Dados técnicos da máquina automática Manual do usuário SIPLACE Série X Alimentadores X A partir da versão de software SR.70x.xx Edição 01/2011 190 Localidades dos alime ntadores o cupadas 3 3 Reserva de compo nentes Por …
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Alimentadores X
189
3.9.4.2 Adaptador do alimentador para a série X com alimentador longitudinal
por vibração
NOTA 3
Ao conteúdo do adaptador para os alimentadores da série X junta-se ainda uma placa adapta-
dora:
– Para componentes com alturas até 16,5 mm deve se colocar a placa adaptadora.
– Componentes com alturas entre os 16,5 mm e os 25 mm são processados sem placa
adaptadora.
3

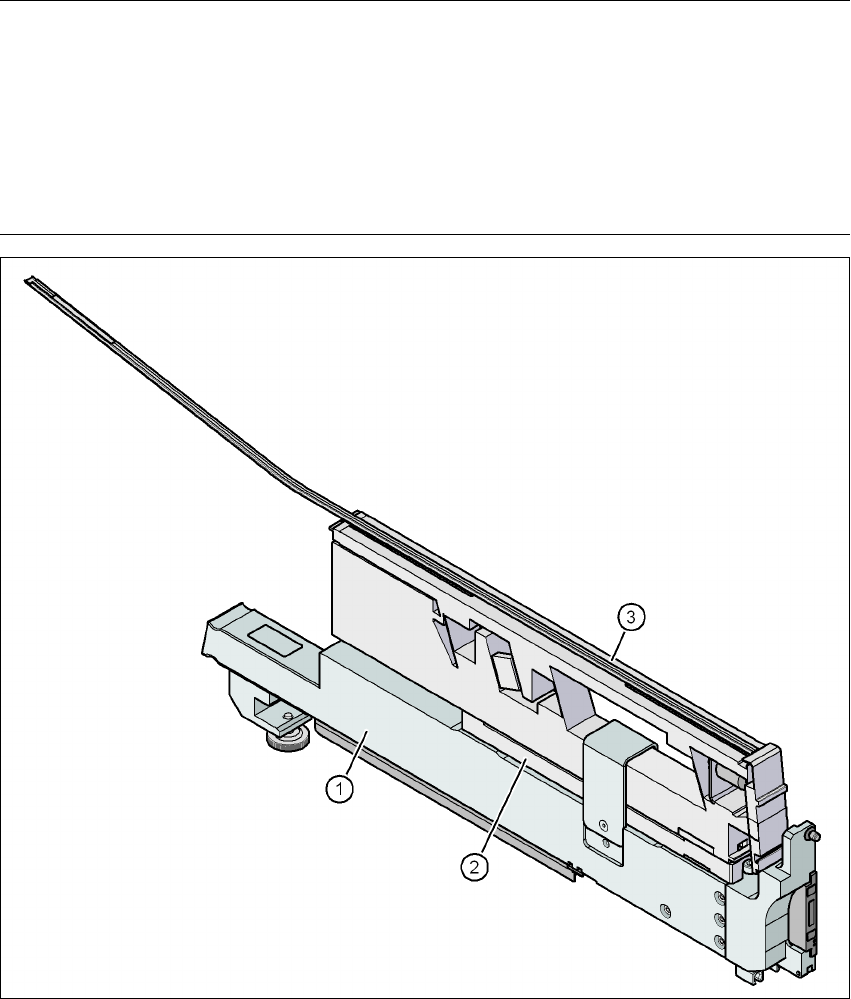

Fig. 3.9 - 15 Adaptador do alimentador para a série X com alimentador longitudinal por vibração
(1) Adaptador alimentadores da série X (nº do artigo 00141305-xx)
(2) Placa adaptadora 16,5 mm (incluída no conteúdo)
(3) Alimentador longitudinal por vibração, tipo 3 (nº do artigo 00142031-xx)
3
Largura 34,4 mm
Trilhas por alimentador 1, 2 ou 3 3
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Alimentadores X A partir da versão de software SR.70x.xx Edição 01/2011
190
Localidades dos alimentadores ocupadas 3 3
Reserva de componentes Por carregador de barras máx. 150 peças, 3
segundo o comprimento do componente 3
Dados específicos para carregador de barras 9,5 mm de largura / 3 peças 3
15 mm de largura / 2 peças 3
> 15 mm de largura / 1 peça 3
30 mm de largura / 1 peça 3
Tempo de vibração Com SIPLACE Pro regulável de 400 até
mais de 1.000 mseg 3
3.9.4.3 Adaptador de alimentador para a série X com Reject Conveyor
(módulo de eliminação)
3
Fig. 3.9 - 16 Adaptador de alimentador para a série X com Reject Conveyor
(1) Adaptador alimentadores da série X (nº do artigo 00141305-xx)
(2) Placa adaptadora para Reject Conveyor (Nº. de artigo 00141308-xx)
(3) Reject Conveyor (módulo de eliminação)
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Alimentadores X
191
3.9.5 Interface de energia e de dados para o alimentador X
Artigo Nº. 00141247-xx Interface de energia e de dados para o alimentador X
3
Fig. 3.9 - 17 Interface de energia e de dados para o alimentador X
(1) Tecla de desbloqueio para soltar o trinco de bloqueio
(2) Área de comando
(3) Cabo de dados
(4) Cabo de alimentação de energia
(5) Carcaça do sistema eletrônico
(6) Pés desdobráveis
(7) Perfil Omega para a condução dos alimentadores
(8) Trinco de bloqueio
(9) Orifício de admissão para o pino de centrar frontal do alimentador
(10) Placa de base
(11) Suporte da bobina
