Manual do usuário SIPLACE Série X D ados técnicos da máquina automática A partir da versão de software SR.70x.xx Edição 01 /2011 Carro de componentes SIPLACE Série X 199 3.10.2 Descrição Na execução normal, o contentor d…
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Carro de componentes SIPLACE Série X A partir da versão de software SR.70x.xx Edição 01/2011
198
3.10.1 Constituição
O carro de componentes é fundamentalmente constituído pelo quadro, pela mesa de componen-
tes para alojamento do alimentador, pelo contentor de bobinas de fita e pelo coletor de desperdí-
cios de fita.
3

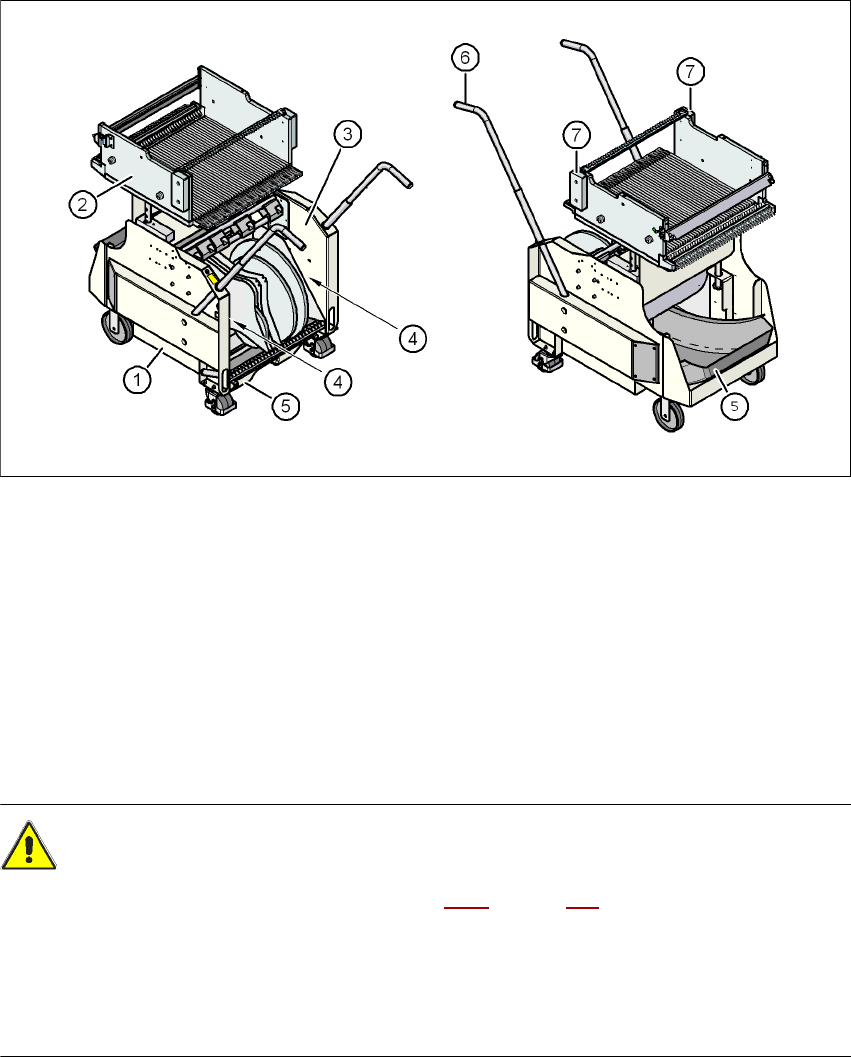

Fig. 3.10 - 3 Carro de componentes, SIPLACE Série X, vista anterior e posterior
(1) Chassis
(2) Mesa de componentes
(3) Contentor de fita
(4) Fenda para colocação de listas de preparação
(5) Coletor de desperdícios de fita
(6) Manípulo
(7) Proteção contra acesso
CUIDADO 3
→ Respeite a instrução de segurança da Seção 5.8.2
, página 322, quando puxar o coletor de
desperdícios de fita para fora do carro de componentes.
– As pegas apenas podem ser usadas para empurrar o carro de componentes.
→ Use um empilhador de forquilha se transportar o carro de componentes ou pretender levan-
tá-lo da palete.
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Carro de componentes SIPLACE Série X
199
3.10.2 Descrição
Na execução normal, o contentor de bobinas de fita (Pos. 3 na Fig. 3.10 - 3) aloja bobinas de fita
até 17" (432 mm).
Entre o contentor de fita e o carro de componentes existem, à esquerda e à direita, duas fendas
de 5 mm de largura (Pos. 4 na Fig. 3.10 - 3
, página 198) para colocação de listas de preparação.
Na parte inferior do chassis está instalado o coletor de desperdícios de fita, que pode ser extraído
(Pos. 5 na Fig. 3.10 - 3
, página 198). Os desperdícios de fita cortados vão por uma calha para o
coletor de desperdícios de fita que tem de ser esvaziado quando estiver cheio.
Os manípulos (Pos. 6 na Fig. 3.10 - 3
, página 198) podem ser virados para cima ou para baixo.
NOTA 3
Para o funcionamento da máquina automática, todos os carros de componentes, trocadores de
bandejas matriciais ou trocadores de Waffle Pack têm de estar aproximados à máquina automá-
tica. Ocupe as localidades vagas com alimentadores Dummy, conforme se descreve na Seção
2.6.5.1, página 84.
3.10.3 Dados técnicos
3
3
Comprimento x largura 727 x 592 mm²
752 x 592 mm² com coletor de desperdícios
Altura da mesa de componentes 819,5 mm para altura de transporte da PCI de 830 mm
889,5 mm para altura de transporte da PCI de 900 mm
919,5 mm para altura de transporte da PCI de 930 mm
939,5 mm para altura de transporte da PCI de 950 mm
Altura de transporte da PCI 830 mm ± 15 mm (opção)
900 mm ± 15 mm (opção)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (opção SMEMA)
Altura do manípulo levantado 969 mm
Quantidade de localidades 40 (alimentador de fita 8 mm X)
Peso
Sem alimentador
Com alimentadores em todas as
localidades
80,4 kg
139,6 kg
Diâmetro da bobina de fita
normal
máximo
até 432 mm (17")
483 mm (19")
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Carro de componentes SIPLACE Série X A partir da versão de software SR.70x.xx Edição 01/2011
200
3.10.4 Marcas de referência no carro de componentes da SIPLACE Série X
3
Fig. 3.10 - 4 Marcas de referência no carro de componentes da SIPLACE Série X
(1) Marcas de referência no carro de componentes
Após a aproximação do carro de componentes da SIPLACE Série X, a máquina pede as marcas
de referência do carro de componentes.
No caso de componentes de aresta inferior a 0,5 mm, isto é, componentes 0402 e mais peque-
nos, antes da recolha do primeiro componente é determinada a localização do componente com
a bolsa da fita.
