3.6 Sistema de portais
3.6.1 Localização dos portais
3.6.1.1 Localização dos portais da máquina automática X4I
3

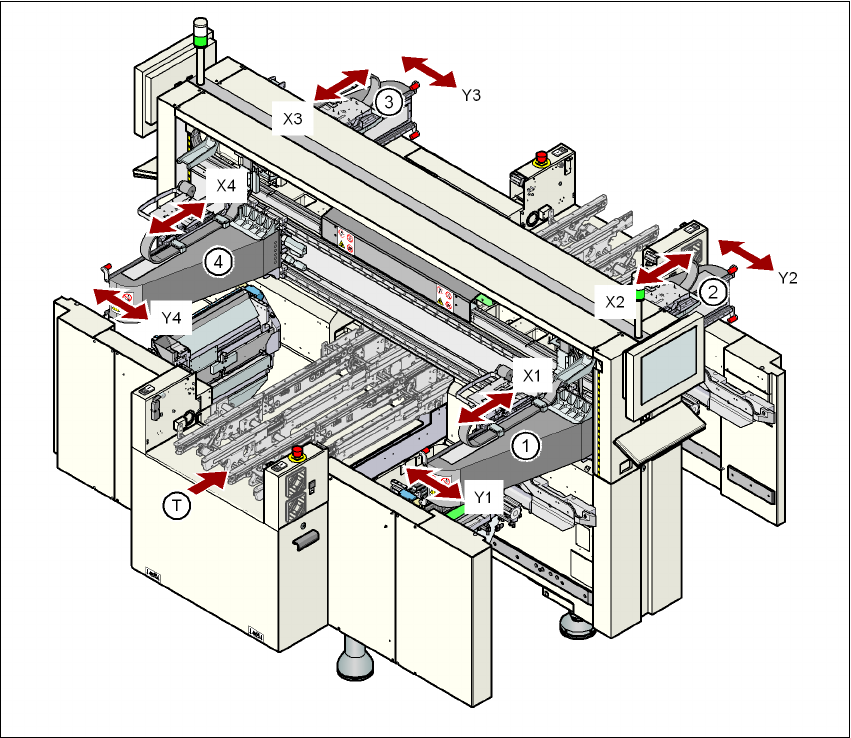

Fig. 3.6 - 1 Localização dos portais na máquina automática X4I
a, s, d, f (portal 1, portal 2, portal 3, portal 4)
X1 Eixo X, portal 1
Y1 Eixo Y, portal 1
X2 Eixo X, portal 2
Y2 Eixo Y, portal 2
X3 Eixo X, portal 3
Y3 Eixo Y, portal 3
X4 Eixo X, portal 4
Y4 Eixo Y, portal 4
(T) Sentido do transporte de placas de circuitos impressos
Zona de montagem 2
Zona de montagem 1
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Sistema de portais
141
3.6.1.2 Localização dos portais da máquina automática X4
3
Fig. 3.6 - 2 Localização dos portais na máquina automática X4
a, s, d, f (portal 1, portal 2, portal 3, portal 4)
X1 Eixo X, portal 1
Y1 Eixo Y, portal 1
X2 Eixo X, portal 2
Y2 Eixo Y, portal 2
X3 Eixo X, portal 3
Y3 Eixo Y, portal 3
X4 Eixo X, portal 4
Y4 Eixo Y, portal 4
(T) Sentido do transporte de placas de circuitos impressos
Zona de montagem 2
Zona de montagem 1
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Sistema de portais A partir da versão de software SR.70x.xx Edição 01/2011
142
3.6.1.3 Localização dos portais da máquina automática X3
3

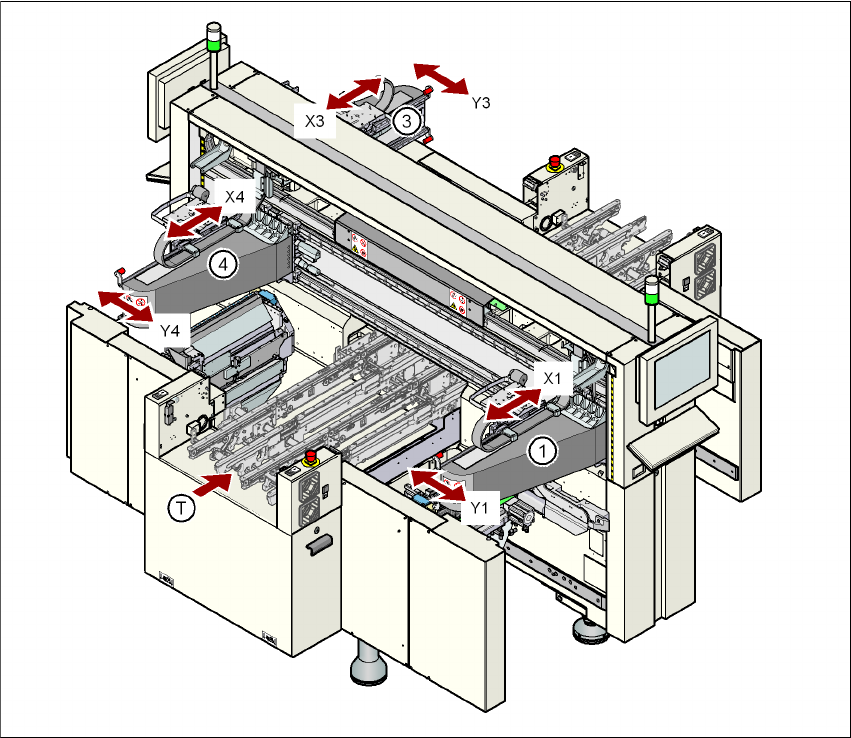

Fig. 3.6 - 3 Localização dos portais na máquina automática X3
a, d, f (portal 1, portal 3, portal 4)
X1 Eixo X, portal 1
Y1 Eixo Y, portal 1
X3 Eixo X, portal 3
Y3 Eixo Y, portal 3
X4 Eixo X, portal 4
Y4 Eixo Y, portal 4
(T) Sentido do transporte de placas de circuitos impressos
Zona de montagem 2
Zona de montagem 1
