Manual do usuário SIPLACE Série X Trabalhos na máquina A partir da versão de software SR.70x.xx Equipar os alimentadores Edição 01/2011 327 5.10 Equip ar os aliment adores 5.10.1 Indicações p ara o manuseamento de alimen…
Trabalhos na máquina Manual do usuário SIPLACE Série X
Faça uma passagem de controle A partir da versão de software SR.70x.xx
Edição 01/2011
326
5.9.5 Colocação de chapas de separação no contentor de fita
→ A chapa de separação possui diferentes arestas e pode ser colocada de duas maneiras no
contentor de fita. Se forem utilizados eixos de encaixe, a chapa de separação fica com os
rebaixos para os eixos de encaixe para cima (ver Pos. 4 na Fig. 5.9 - 3
). Se não forem utili-
zados eixos de encaixe, a aresta arredondada da chapa de separação fica voltada para cima
(ver Pos. 5 na Fig. 5.9 - 3
).
→ Instale a chapa de separação como se mostra na Fig. 5.9 - 3
e certifique-se de que a mais
pequena divisão do contentor de fita é uma divisão de 2. Desta forma, evita-se a ocorrência
de erros de equipamento.
→ Assegure-se de que as chapas de separação assumem a mesma posição de encaixe em to-
das as réguas de guia. Caso contrário, a chapa de separação fica torta ou dobrada.
5

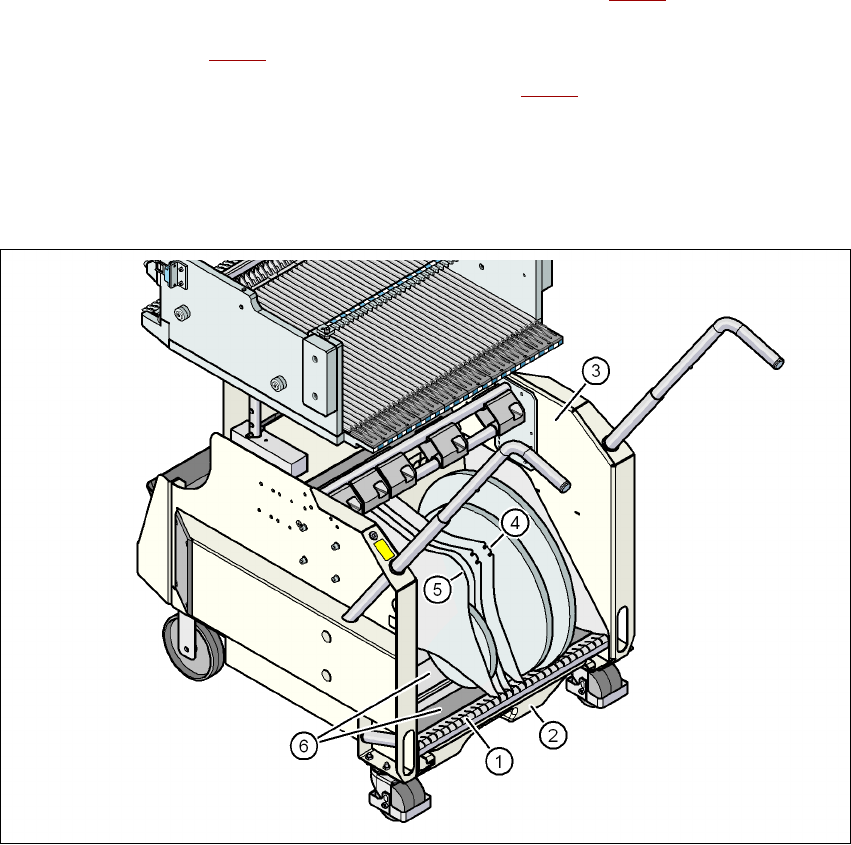

Fig. 5.9 - 3 Chapas de separação no contentor de fita
(1) Régua de guia para as chapas de separação
(2) Coletor de desperdícios de fita
(3) Contentor de fita
(4) Posição da chapa de separação se não forem usados eixos de encaixe
(5) Posição da chapa de separação se não forem usados eixos de encaixe
(6) Revestimentos deslizantes para os rolos de fita
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx Equipar os alimentadores
Edição 01/2011
327
5.10 Equipar os alimentadores
5.10.1 Indicações para o manuseamento de alimentadores
Alimentadores são aparelhos de precisão. Por isso, trabalhe com os alimentadores com cuidado.
→ Evite o embate dos alimentadores contra obstáculos.
→ Não deixe cair os alimentadores.
→ Para a sua manutenção utilize exclusivamente ferramenta apropriada.
5.10.2 Retirar alimentadores X da mesa de componentes
5

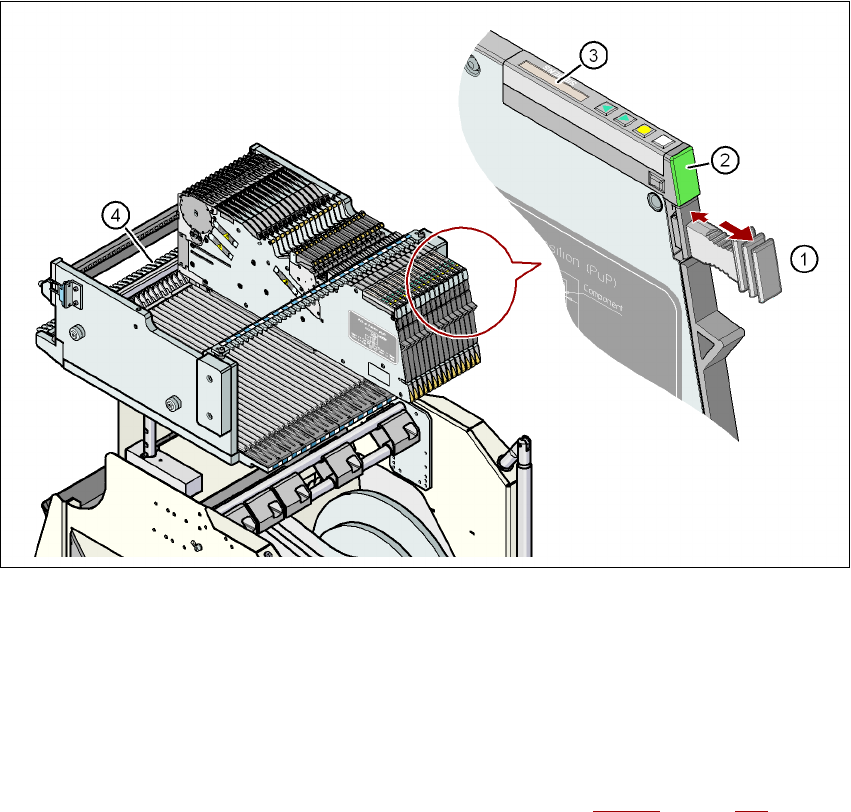

Fig. 5.10 - 1 Retirar alimentadores X da mesa de componentes
(1) Manípulo de retirada
(2) Indicação de estado
(3) Indicação LCD
(4) Trinco para fechar os alimentadores X
5
No estado de funcionamento, a indicação de estado (Pos. 2 na Fig. 5.10 - 1, página 327) acende
com luz verde se o alimentador X se encontrar incluído na preparação atual. Se o alimentador
não estiver incluído na preparação atual, a indicação de estado permanece apagada.
Trabalhos na máquina Manual do usuário SIPLACE Série X
Equipar os alimentadores A partir da versão de software SR.70x.xx
Edição 01/2011
328
O alimentador X está fechado com um trinco na mesa de componentes e não pode ser puxado
para fora. Se for preciso retirar os alimentadores da mesa de componentes, proceda como a se-
guir se indica:
→ Carregue no o manípulo de retirada (Pos. 1 na Fig. 5.10 - 1
, página 327). O manípulo de
retirada salta para fora e a indicação de estado apaga.
→ Aguarde cerca de 1 segundo até o bloqueamento (Pos. 4 na Fig. 5.10 - 1
, página 327)
liberar o alimentador.
→ Retire o alimentador pelo manípulo de retirada da mesa de componentes. Se aguardar
mais de cerca de 5 segundos, o alimentador é novamente bloqueado. A indicação de
estado acende com luz vermelha e na indicação LCD (Pos. 3 na Fig. 5.10 - 1
, página
327
) aparece o aviso "Handle --->>".
→ Volte a prender o manípulo de retirada. Se o alimentador X estiver incluído na prepara-
ção atual, acende a indicação de estado com cor verde e na indicação LCD são mostra-
dos novamente o número da trilha e o espaçamento.
→ Carregue novamente no manípulo de retirada (Pos. 1 na Fig. 5.10 - 1
, página 327) e re-
tire o alimentador da mesa de componentes.
5.10.3 Colocar o alimentador X no carro de componentes
5.10.3.1 Verificar o alimentador X antes da colocação
Verifique os pontos seguintes antes de colocar um alimentador na mesa de componentes:
→ O alimentador tem de estar em perfeitas condições.
→ Verifique por meio de toques leves se a corrediça da folha de cobertura (Pos. 2 na Fig.
5.10 - 2
, página 329) não prende.
→ Verifique se o setor da janela de retirada (Pos. 3 na Fig. 5.10 - 2
, página329) está livre
de componentes soltos.
NOTA 5
Esvazie a gaveta de eliminação de componentes (Pos. 5 na Fig.5.10 - 2
, página 329) antes
de retirar os componentes do alimentador.
→ Empurre a alavanca (Pos. 4 na Fig. 5.10 - 2
, página 329) um pouco para a frente para
abrir a janela de retirada (Pos. 3 na Fig. 5.10 - 2
, página 329). Desta forma a janela de
recolha é ligeiramente levantada.
NOTA 5
Não acione a alavanca se houver fita introduzida. A folha de cobertura esticada iria continuar
a transportar a fita e libertar componentes.
→ Retire os componentes soltos por baixo da janela de recolha.
