3.8 Sistema de visionamento
3.8.1 Constituição
Em cada cabeça Collect&Place está integrada uma câmara de componentes (veja a Fig. 3.5 - 2
página 124
e Fig. 3.5 - 4 página 128). A câmara de componentes, estacionária, P&P (tipo 33) 55
x 45, digital, para a MultiStar e TwinStar está fixada no quadro da máquina.
Com a ajuda do módulo de visão de componentes, é determinada
– a posição rigorosa do componente no bocal e
– a geometria de encapsulamento.
O módulo de visão das PCI determina, com a ajuda de marcas de referência nas placas de cir-
cuitos impressos,
– a posição da placa de circuitos impressos,
– o seu ângulo de rotação
– e o desfasamento da placa de circuitos impressos.
As câmaras de PCI estão montadas na parte de baixo dos portais. Com a ajuda de marcas de
ajuste nos alimentadores é possível determinar a posição de recolha exata de componentes, o
que é importante especialmente para componentes pequenos.
ADVERTÊNCIA
PERIGO DE ESMAGAMENTO DA CABEÇA 3
Aquando de uma troca da cabeça de montar de uma TwinStar para uma SpeedStar deverão se
desmontar as câmaras de componentes estacionárias do tipo 33, 55 x 45, digitais, e do tipo 25,
16 x 16, digital (câmara FC) da TwinStar, pois de outra forma a SpeedStar irá colidir nas caixas
da câmara.
No caso de uma troca da cabeça de montar da TwinStar para uma MultiStar, a câmara de com-
ponentes estacionária do tipo 33, 55 x 45, digital, é instalada na posição inferior.

Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Sistema de visionamento A partir da versão de software SR.70x.xx Edição 01/2011
162
3.8.2 Posição de montagem das câmaras estacionárias IC e da câmara FC
3.8.2.1 Câmaras IC e FC na máquina automática X4
3
Fig. 3.8 - 1 Câmaras IC e FC na máquina automática X4
CP20 SpeedStar
CPP MultiStar
TH TwinStar
25 Câmara FC, tipo 25
33 Câmara IC, tipo 33
P1, P2, P3, P4 Portal 1, portal 2, portal 3, portal 4
33
33
25 e 33 33
33
25 e 33
25 e 33
P3
P3
P4
P4
P1
P2
P2
P1
P4
P3
P2
P1
33
25 e 33
33
33 e 25
33 e 25
25 e 33
25 e 33
P3
P4
P2
P1

Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Sistema de visionamento
163
3.8.2.2 Câmaras IC e FC na máquina automática X3
3

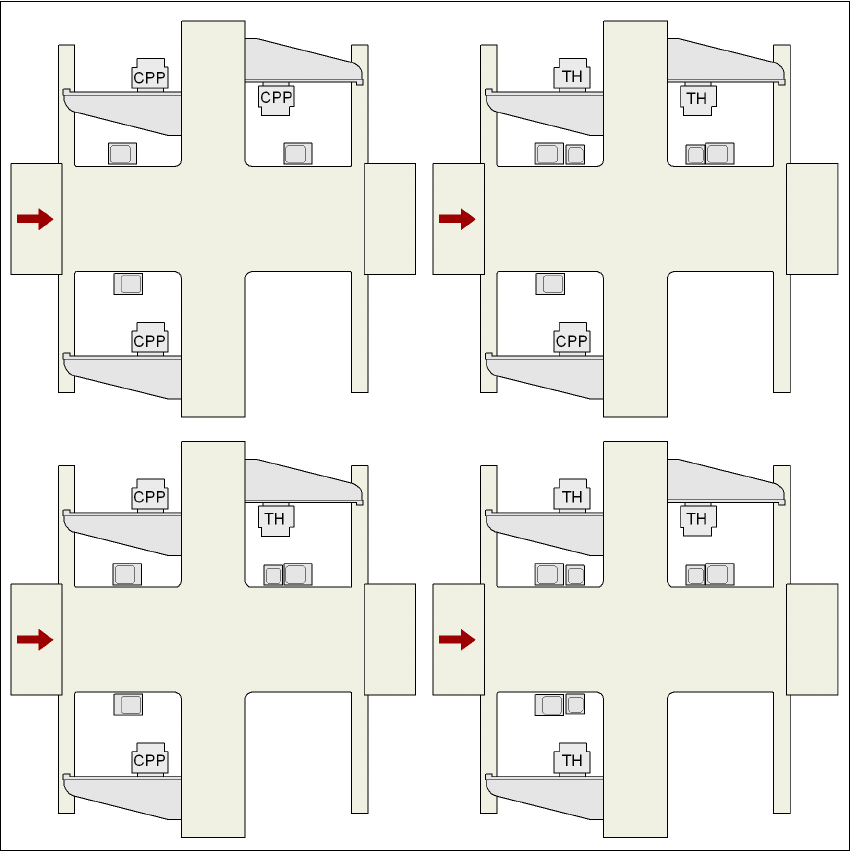

Fig. 3.8 - 2 Câmaras IC e FC na máquina automática X3
CPP MultiStar
TH TwinStar
25 Câmara FC, tipo 25
33 Câmara IC, tipo 33
P1, P3, P4 Portal 1, portal 3, portal 4
33
25 e 33
33 33 e 25 25 e 33
33
P3 P3
P4
P4
P1
P1
P4
P3
P1
33
33
33
33 e 25 25 e 33
P3
P4
P1
33 e 25
