Trabalhos na máquina Manual do usuário SIPLACE Série X O comando do programa A partir da versão de software SR.70x.xx Edição 01/2011 308 5.5.4 Operação do sof tware da est ação dentro das vist as A maioria das vist as qu…

Manual do usuário SIPLACE Série X Trabalhos na máquina

A partir da versão de software SR.70x.xx O comando do programa

Edição 01/2011

307

5.5.3 Barra de ícones

Na barra de ícones encontram-se botões para as funções principais do software da estação.

Com estes é possível mudar o comendo do programa para outras vistas e, a partir daí, usar fun-

ções adicionais (ver Seção 5.5.5

, página 310).

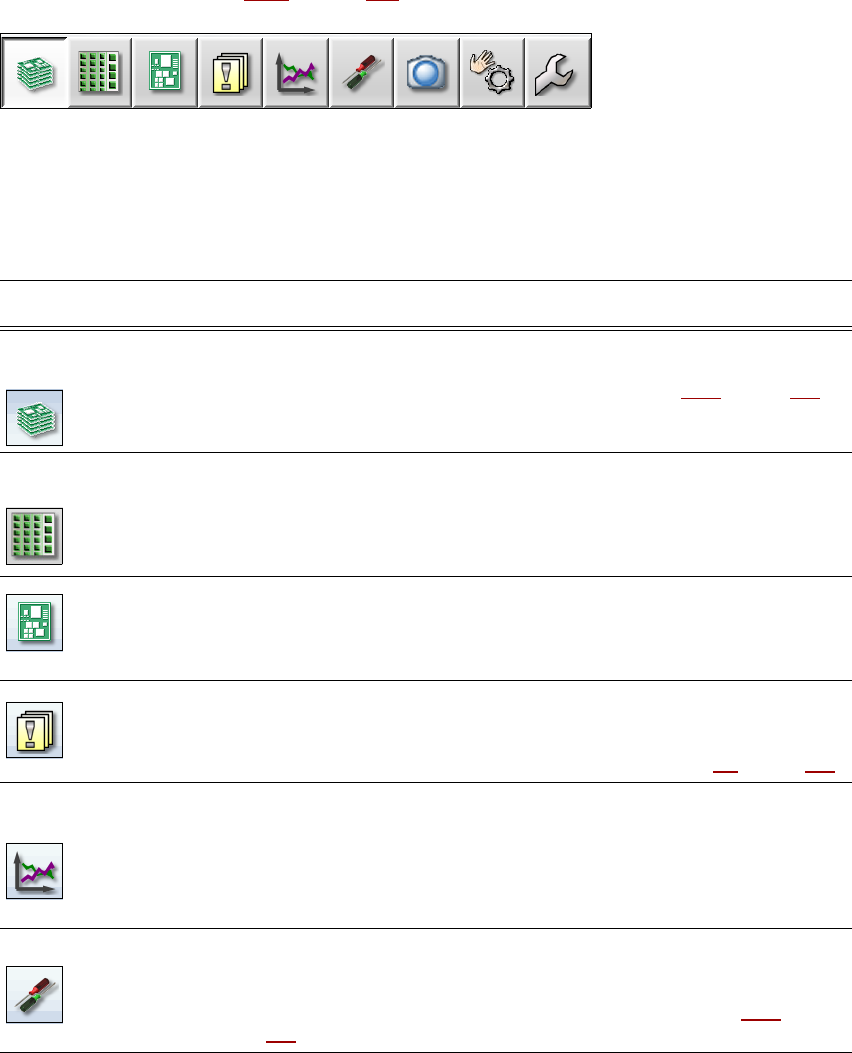

Fig. 5.5 - 2 Barra de ícones

Os botões variam de acordo com a configuração e o nível de operação definido. Algumas vistas

apenas se encontram disponíveis nos níveis mais altos de operação.

Na tabela seguinte encontram-se brevemente descritos os botões e as funções principais.

Símbolo Vista Descrição

Produção

(vista básica)

Indicação do estado da máquina relativamente às tarefas executadas com

mais freqüência durante a produção.

Indicação dos estados de funcionamento, ver seção5.5.2, página 306.

Indicação de localidades, nome da preparação, alterações da configura-

ção e opções adicionais.

Alimentadores,

componentes e bo-

cais

A preparação pode ser chamada individualmente para cada uma das 4

localidades.

Verificar e preparar alimentadores, componentes e bocais.

Definir geometrias de encapsulamentos e bolsas de componentes.

Indicação do controlo do nível de enchimento.

Placas de conduto-

res

Indicação dos circuitos impressos e da lista de posições de montagem.

Verificar e preparar os circuitos impressos e componentes.

Definir fiduciais.

Notícias Apresentação de mensagens relativas a acontecimentos atuais ou ante-

riores. As mensagens são diferenciadas pelo seu tipo. Poderá ser consul-

tada uma tabela para erros de trilha,erros no transporte, erros de máquina,

erros gerais e mensagens de erro interligadas (ver seção5.6

, página 312).

Estatística Indicação de dados estatísticos relativos a desempenho, qualidade e

material jogado fora. Indicação do desempenho das máquinas e circuitos

impressos.

Iniciar OIS (Operator Information System - sistema de informação do

operador), para mais informações consulte a documentação relativamente

ao OIS.

Configurações Contém todas as configurações e opções.

Configuração dos níveis de operação, idioma do comando do programa.

Indicação e alteração de configurações da máquina, configurações do

usuário, opções da máquina e opções de software, ver seção 5.5.5

, página

310.

Trabalhos na máquina Manual do usuário SIPLACE Série X

O comando do programa A partir da versão de software SR.70x.xx

Edição 01/2011

308

5.5.4 Operação do software da estação dentro das vistas

A maioria das vistas que podem ser chamadas com a ajuda da barra de ícones (ver seção 5.5.3,

página 307

) têm, do lado direito do comando do programa, uma barra de ícones vertical adicional

para sub-vistas e funções.

NOTA

Poderá encontrar uma descrição detalhada das funções individuais na ajuda on-line. 5

Exemplo: Vista "Alimentadores, componentes e bocais"

 Na barra de ícones clique sobre "Alimentadores, componentes e bocais" .

Será aberta a vista seguinte:

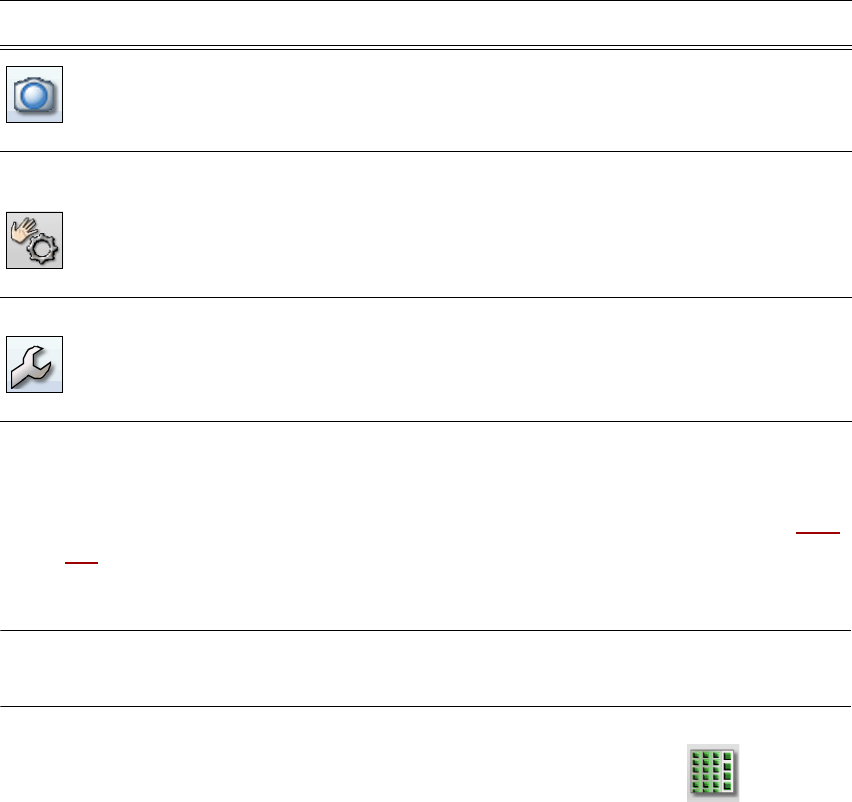

Imagem ao vivo du-

rante a montagem

Indicação das imagens ao vivo individuais das câmaras.

Apenas disponível a partir do nível de operação "Produção avançada":

indicação e gravação dos Vision-Dumps.

Verificação de sen-

sores e de funções

Contém informações e funções para testes e diagnósticos.

Configurar o comportamento da tecla de início da máquina

Apenas disponível a partir do nível de operação "Produção avançada":

Curso de referência total, teste das funções da cabeça C&P20A.

Funções individuais e cursos de resistência. Cada portal é controlado

individualmente.

Assistência Ferramentas de assistência.

Apenas disponível a partir do nível de operação "Assistência (cliente)".

Configuração e calibração da máquina automática de montar SIPLACE,

download de versões de software incorporadas, calibração e configuração

de toda a máquina.

Símbolo Vista Descrição

Manual do usuário SIPLACE Série X Trabalhos na máquina

A partir da versão de software SR.70x.xx O comando do programa

Edição 01/2011

309

Fig. 5.5 - 3 Comendo do programa na vista "Alimentadores, componentes e bocais"

(como exemplo, a SIPLACE X4I)

(1) Barra de ícones (Botão "Alimentadores, componentes e bocais")

(2) Barra de ícones vertical da vista "Alimentadores, componentes e bocais"

(3) Zona de processamento com 4 portais

(4) Botão para troca de bocais no portal 3

 Clique por exemplo sobre a troca de bocais no portal 3 (botão 4), para verificar a configura-

ção dos bocais.
