Dados técnicos da máquina automática Manual do usuário SIPLACE Série X Sistema de visionamento A partir da versão de software SR.70x.xx Edição 01/2011 166 3.8.4 Câmara de componentes est acioná ria P&P , tipo 33, 55 …
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Sistema de visionamento
165
3.8.3 Câmara de componentes C&P, tipo 30, 27 x 27, digital
3.8.3.1 Constituição
3

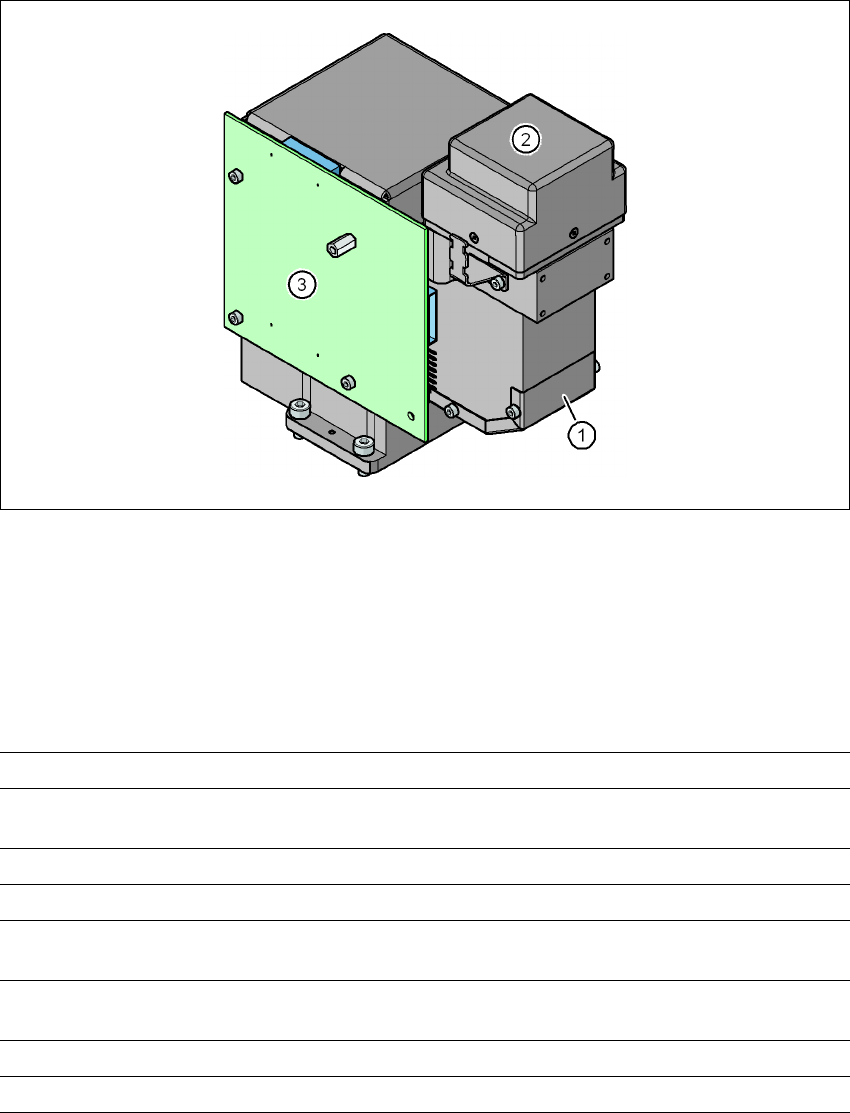

Fig. 3.8 - 4 Câmara de componentes C&P, tipo 30, 27 x 27, digital
(1) Ótica da câmara de componentes e iluminação
(2) Amplificador da câmara
(3) Comando da iluminação
3.8.3.2 Dados técnicos
3
Dimensões dos componentes 0,3 x 0,3 mm² até 27 x 27 mm²
Gama de componentes 01005até 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Retícula mín. dos pinos 0,3 mm
Largura mín. dos pinos 0,15 mm
Retícula mín. de Ball 0,25 mm para CO < 18 x 18 mm²
0,35 mm para CO 18 x 18 mm²
Diâmetro mín. de Ball 0,14 mm para CO < 18 x 18 mm²
0,2 mm para CO 18 x 18 mm²
Campo de visão 32 x 32 mm²
Tipo de iluminação luz de cima (5 planos livremente programáveis)
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Sistema de visionamento A partir da versão de software SR.70x.xx Edição 01/2011
166
3.8.4 Câmara de componentes estacionária P&P, tipo 33, 55 x 45, digital
3.8.4.1 Constituição
3

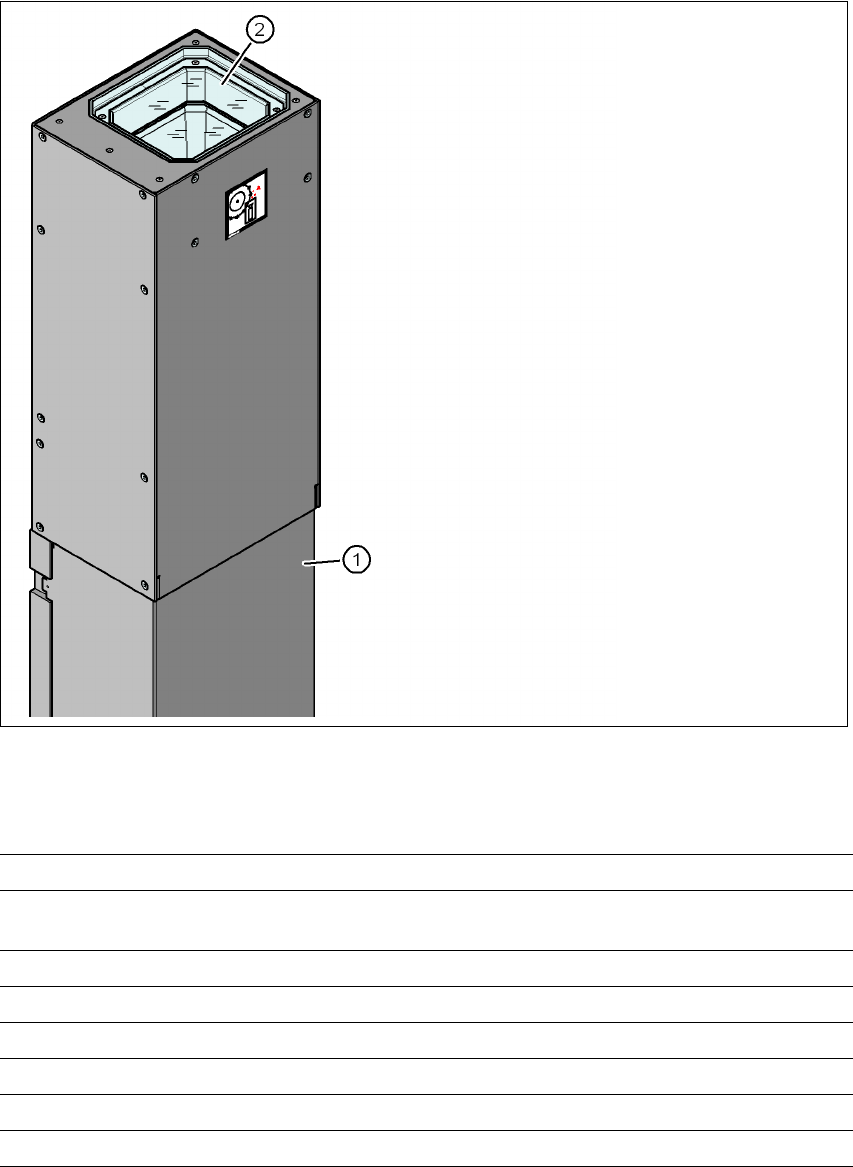

Fig. 3.8 - 5 Constituição da câmara de componentes estacionária P&P, tipo 33, 55 x 45, digital
3.8.4.2 Dados técnicos
3
(1) Caixa da câmara com câmara e
amplificados da câmara integrados
(2) Placa de vidro - por baixo, planos de
iluminação e óptico
Dimensões dos componentes 0,5 x 0,5 mm² até 55 x 45 mm²
Gama de componentes 0402, MELF, SO, PLCC, QFP, condensadores do eletrólito,
BGA
Retícula mín. dos pinos 0,3 mm
Largura mín. dos pinos 0,15 mm
Retícula mín. de Ball 0,35 mm
Diâmetro mín. de Ball 0,2 mm
Campo de visão 65 x 50 mm²
Tipo de iluminação luz de cima (6 planos livremente programáveis)
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Sistema de visionamento
167
3.8.5 Câmara de PCI, tipo 34, digital
3.8.5.1 Constituição
3
Fig. 3.8 - 6 Câmara de PCI, tipo 34, digital
(1) Ótica da câmara de PCI e iluminação
(2) Amplificador da câmara
3.8.5.2 Dados técnicos
3
Marcas de referência de PCI até 3 (avanço imagem a imagem e utilizações múltiplas),
até 6 na opção de "PCI longa" (as marcas opcionais são emitidas
pela otimização).
Marcas de referência locais até 2 por PCI (podem ser de tipos diferentes)
Biblioteca até 255 de marcas de referência por avanço de imagem
Processamento de imagem método de detecção de arestas (Singular Feature) com base
tons cinzentos
Tipo de iluminação luz de cima (3 planos livremente programáveis)
Tempo de reconhecimento por
marca/ponto de tinta
20 ms - 200 ms
Campo de visão 5,78 x 5,78 mm²
Distância do plano focal 28 mm
