Manual do usuário SIPLACE Série X Montagem e arranque A partir da versão de software SR.70x.xx Edi ção 01/2011 Instalação da máquina automática 239 4.3.7.2 Mont agem 4 Fig. 4.3 - 8 Montagem do bloco lateral no lado de sa…
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
238
→ Desmonte as coberturas de cabos (Pos. 3 e 5 na Fig. 4.3 - 7, página 237) dos flancos (Pos.
1 na Fig. 4.3 - 7
, página237) do transporte de saída.
→ Coloque o flanco (Pos. 1 na Fig. 4.3 - 7
, página 237) cuidadosamente no flanco do transporte
de processamento (Pos. 2 na Fig. 4.3 - 7
, página 237).
CUIDADO 4
Tenha o cuidado de evitar cortar ou esmagar cabos das células fotoelétricas ou dos motores
de acionamento.
→ Fixe cada flanco com 4 parafusos de cabeça cilíndrica M6x16 e respectivas anilhas (Pos. 7
na Fig. 4.3 - 7
, página 237).
→ Faça a conexão dos cabos elétricos das células fotoelétricas e dos motores de acionamento.
→ Fixe as coberturas de cabos (Pos. 3 e 5 na Fig. 4.3 - 7
, página 237).
→ Introduza o veio sextavado (Pos. 9 na Fig. 4.3 - 7
, página 237) na unidade de acionamento
(Pos. 10 na Fig. 4.3 - 7
, página 237).
→ Atenção: A guia do veio sextavado (Pos. 8 na Fig. 4.3 - 7
, página 237) tem de apontar sempre
para o lado do transporte onde a unidade de acionamento (Pos. 10 na Fig. 4.3 - 7
, página
237
) está fixada.
4.3.7 Montagem do bloco lateral no lado de saída das PCI
4.3.7.1 Ferramentas
– Chave de haste hexagonal, DIN 911, conjunto
– Chave da máquina
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Instalação da máquina automática
239
4.3.7.2 Montagem
4

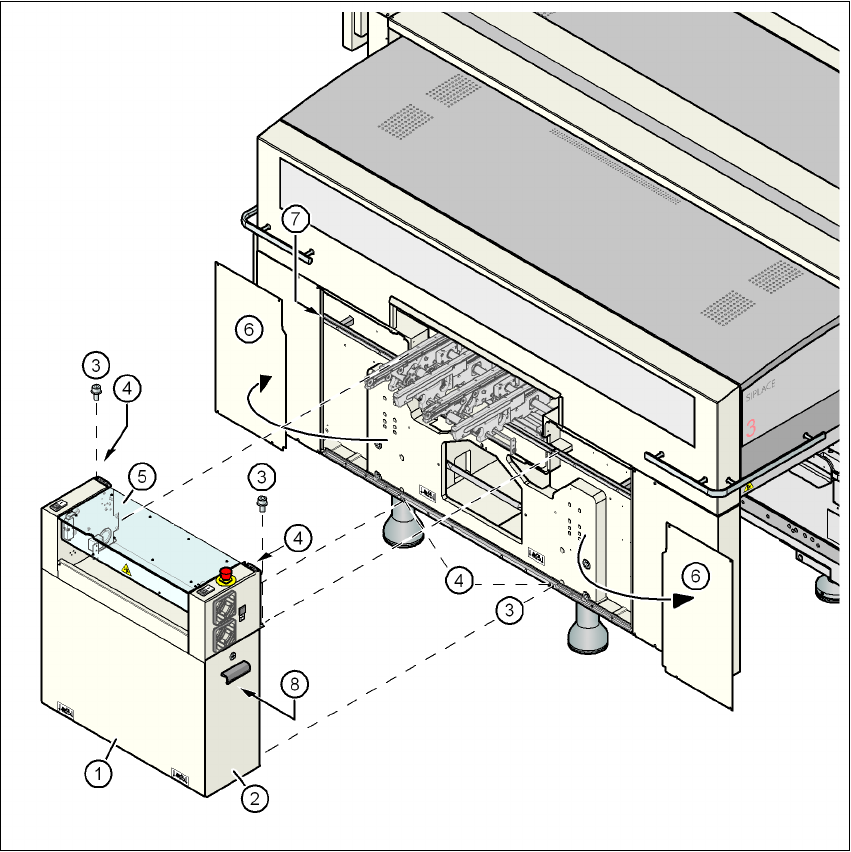

Fig. 4.3 - 8 Montagem do bloco lateral no lado de saída das PCI
(1) Bloco lateral
(2) Porta
(3) Parafuso de cabeça cilíndrica DIN 912, M6x16 e anilha
(4) Ligação terra
(5) Cobertura para transporte
(6) Chapa lateral, desmontada
(7) Régua da unidade
(8) Unidade do eixo portais 1 e 3 (X2), unidade do eixo portal 3 (X3) ou unidade do eixo portais
2 e 3 (X4)
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
240
→ Retire ambas as chapas laterais (Pos. 6 na Fig. 4.3 - 8, página 239).
CUIDADO 4
Não desaperte simultaneamente os três parafusos inferiores, mas apenas os solte para que
a chapa lateral não caia.
→ Solte o cabo de terra da chapa lateral.
→ Retire ambas as portas (Pos. 2 na Fig. 4.3 - 8
, página 239) do bloco lateral (Pos. 1).
NOTA: 4
Para evitar danos, recomendamos que o bloco lateral seja montado por duas pessoas.
→ Coloque a unidade do eixo (Pos. 8 na Fig. 4.3 - 8
, página 239) ao lado da máquina automá-
tica para ter espaço suficiente para a montagem do bloco lateral (Pos. 1 na Fig. 4.3 - 8
, pá-
gina 239
).
→ Atenção: Os cabos de conexão à unidade do eixo não podem ficar demasiado esticados.
→ Levante o bloco lateral (Pos. 1 na Fig. 4.3 - 8
, página 239) no quadro da máquina e posicione-
o de forma que a cantoneira de montagem fique assente na régua de montagem (Pos. 7 na
Fig. 4.3 - 8
, página 239).
CUIDADO 4
Tenha o cuidado de evitar que o bloco lateral colida com o veio sextavado do transporte das
PCI, para que o veio sextavado não seja deformado.
→ Fixe o bloco lateral com 4 parafusos de cabeça cilíndrica M6x16 e com anilhas (Pos. 3 na
Fig. 4.3 - 8
, página 239).
