4.3.16 Distâncias entre os pés da máquina e as arestas fixas do transporte
da PCI
4.3.16.1 Distâncias entre os pés da máquina e a aresta fixa direita do transporte simples
da PCI
4

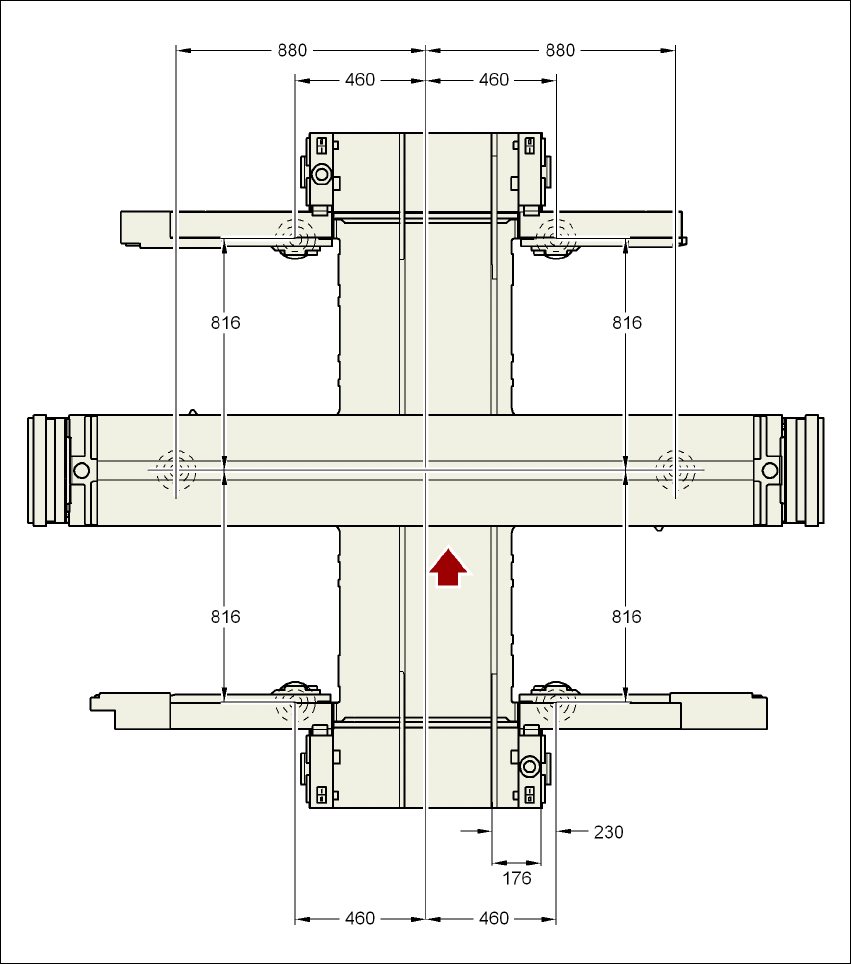

Fig. 4.3 - 23 Distâncias entre os pés da máquina e a aresta fixa direita do transporte simples da PCI em milímetros
- largura de transporte padrão
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Instalação da máquina automática
271
4.3.16.2 Distâncias entre os pés da máquina e a aresta fixa esquerda do transporte
simples da PCI
4

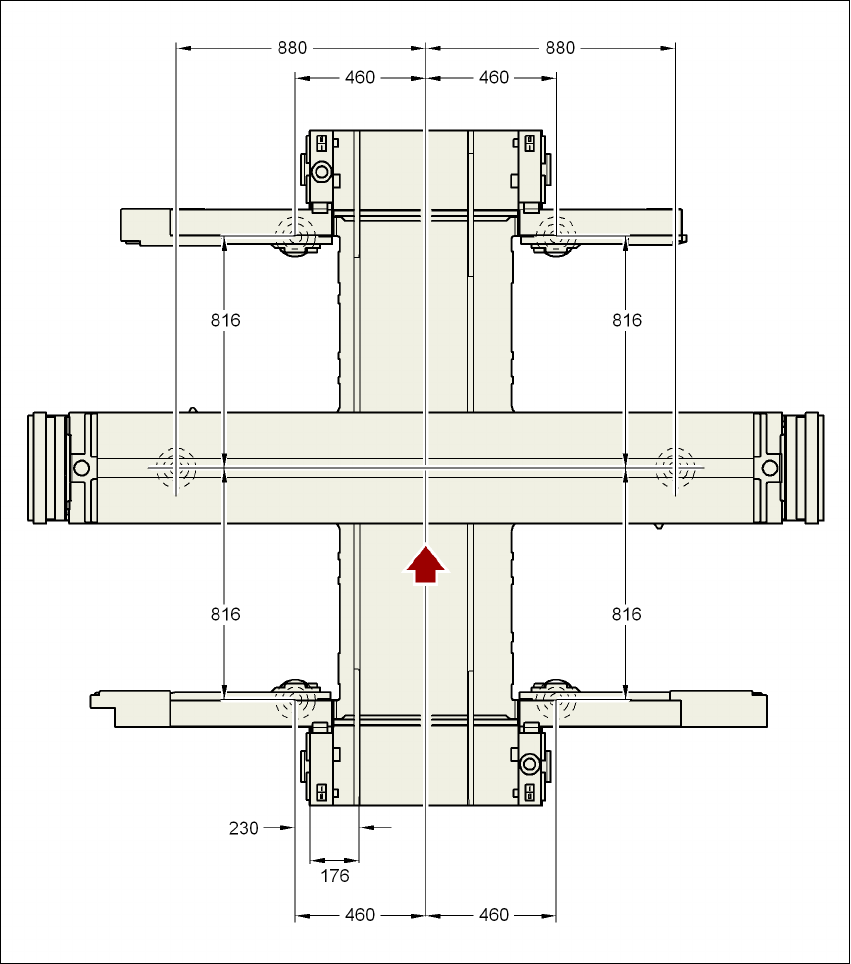

Fig. 4.3 - 24 Distâncias entre os pés da máquina e a aresta fixa esquerda do transporte simples da PCI em
milímetros - largura de transporte padrão
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
272
4.3.16.3 Distâncias entre os pés da máquina e a aresta fixa direita do transporte duplo
da PCI
4

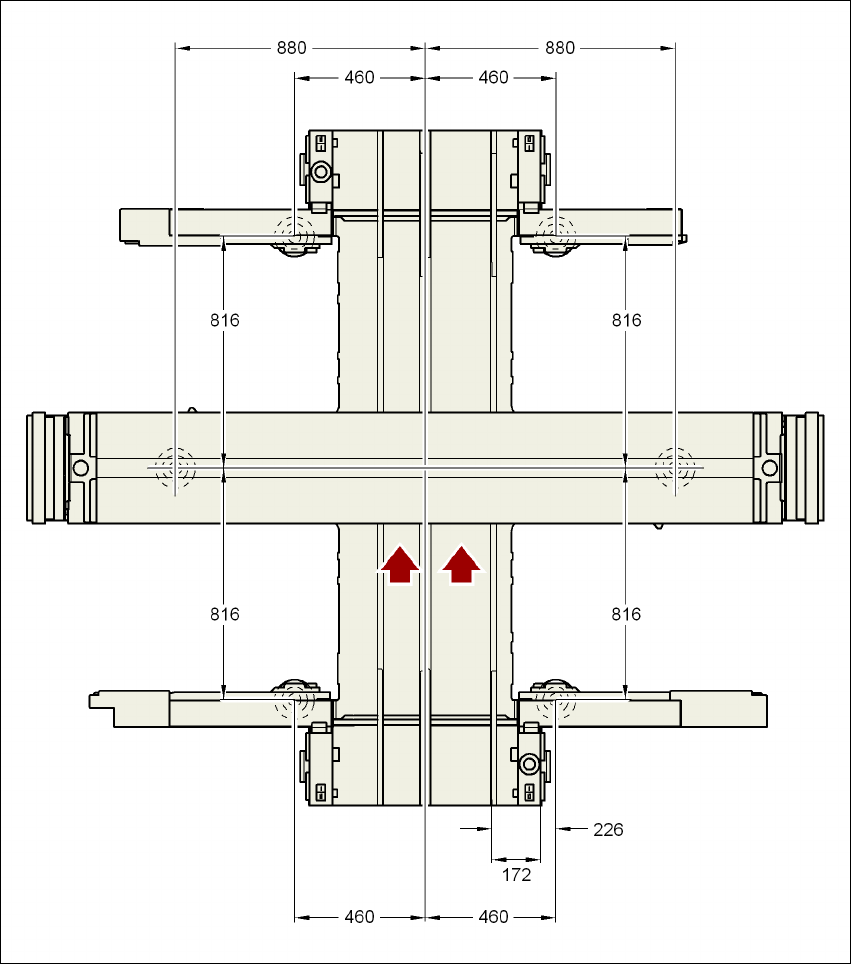

Fig. 4.3 - 25 Distâncias entre os pés da máquina e a aresta fixa direita do transporte duplo da PCI em milímetros
- largura de transporte padrão
