Manual do usuário SIPLACE Série X Trabalhos na máquina A partir da versão de software SR.70x.xx O comando do p rograma Edição 01/2011 307 5.5.3 Barra de ícones Na barra de ícones encontram-se botões p ara as funções prin…
Trabalhos na máquina Manual do usuário SIPLACE Série X
O comando do programa A partir da versão de software SR.70x.xx
Edição 01/2011
306

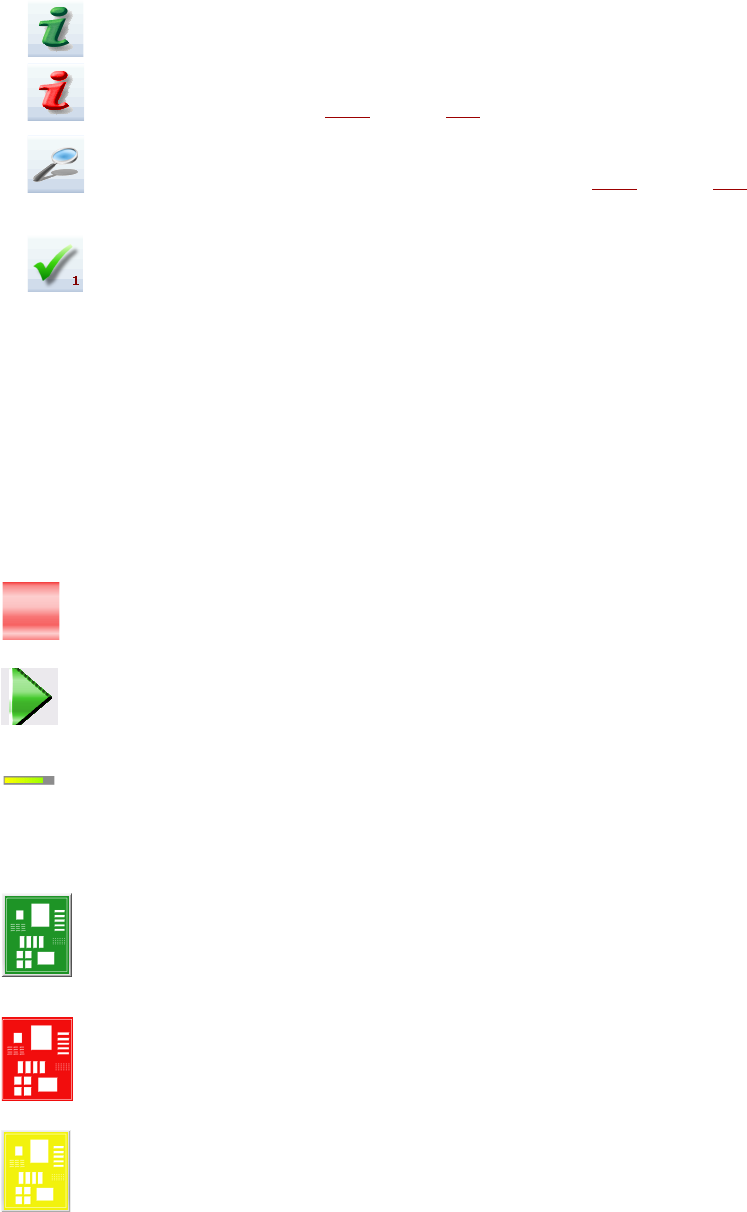

(Verde) Inicia a Ajuda sensível ao contexto relativamente à vista atual. Todos os elementos de
comando da vista são brevemente explicados
(Vermelho) Inicia o sistema de ajuda, que apresenta as causas possíveis para o erro as medidas
de correção (ver seção 5.6.1
, página 313).
Abre uma caixa de diálogo na qual é apresentada a fonte do erro, o texto da mensagem de erro
e a data com a hora da ocorrência do erro (ver seção 5.6.1
, página 313). A partir daqui também
é possível chamar a ajuda relativamente aos erros atuais.
Elimina do campo de estado o erro atualmente apresentado.
5.5.2 Gama de indicação e zona de processamento
Nesta área são apresentados os botões para a configuração/ativação de funções, informações
gerais relativas à placa de circuito impresso, preparação, e outras informações.
Através de objetos animados e assinaladas com cores diversas são apresentados procedimentos
ou estados (por exemplo preparar, localidade vazia, entre outros).
Na vista "Produção" (vista básica) são sinalizados determinados estados de funcionamento (pro-
cessamento, erro, entre outros).
Interromper o processo. Pára o procedimento atual de montagem.
Continuar o processo É iniciada ou continuada a montagem dos circuitos impressos.
Barra de progresso
Para cada placa de circuito impresso é apresentado o progresso do processo de montagem.
Processar PCI
A placa de circuito impresso é recolhida pelo sistema e é processada. O símbolo PCI é apresen-
tado como botão e com a cor de verde escuro.
Processo da PCI cancelado
Se for cancelado o processo, o símbolo PCI é apresentado a vermelho.
Deve verificar-se a placa de circuito impresso
Se a placa de circuito impresso se encontrar na correia de saída e se o operador necessitar de
verificar o estado da placa de circuito impresso, o símbolo PCI é apresentado a amarelo.
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx O comando do programa
Edição 01/2011
307
5.5.3 Barra de ícones
Na barra de ícones encontram-se botões para as funções principais do software da estação.
Com estes é possível mudar o comendo do programa para outras vistas e, a partir daí, usar fun-
ções adicionais (ver Seção 5.5.5
, página 310).
5
Fig. 5.5 - 2 Barra de ícones
Os botões variam de acordo com a configuração e o nível de operação definido. Algumas vistas
apenas se encontram disponíveis nos níveis mais altos de operação.
Na tabela seguinte encontram-se brevemente descritos os botões e as funções principais.
5
Símbolo Vista Descrição
Produção
(vista básica)
Indicação do estado da máquina relativamente às tarefas executadas com
mais freqüência durante a produção.
Indicação dos estados de funcionamento, ver seção5.5.2, página 306.
Indicação de localidades, nome da preparação, alterações da configura-
ção e opções adicionais.
Alimentadores,
componentes e bo-
cais
A preparação pode ser chamada individualmente para cada uma das 4
localidades.
Verificar e preparar alimentadores, componentes e bocais.
Definir geometrias de encapsulamentos e bolsas de componentes.
Indicação do controlo do nível de enchimento.
Placas de conduto-
res
Indicação dos circuitos impressos e da lista de posições de montagem.
Verificar e preparar os circuitos impressos e componentes.
Definir fiduciais.
Notícias Apresentação de mensagens relativas a acontecimentos atuais ou ante-
riores. As mensagens são diferenciadas pelo seu tipo. Poderá ser consul-
tada uma tabela para erros de trilha,erros no transporte, erros de máquina,
erros gerais e mensagens de erro interligadas (ver seção5.6
, página 312).
Estatística Indicação de dados estatísticos relativos a desempenho, qualidade e
material jogado fora. Indicação do desempenho das máquinas e circuitos
impressos.
Iniciar OIS (Operator Information System - sistema de informação do
operador), para mais informações consulte a documentação relativamente
ao OIS.
Configurações Contém todas as configurações e opções.
Configuração dos níveis de operação, idioma do comando do programa.
Indicação e alteração de configurações da máquina, configurações do
usuário, opções da máquina e opções de software, ver seção 5.5.5
, página
310.
Trabalhos na máquina Manual do usuário SIPLACE Série X
O comando do programa A partir da versão de software SR.70x.xx
Edição 01/2011
308
5.5.4 Operação do software da estação dentro das vistas
A maioria das vistas que podem ser chamadas com a ajuda da barra de ícones (ver seção 5.5.3,
página 307
) têm, do lado direito do comando do programa, uma barra de ícones vertical adicional
para sub-vistas e funções.
NOTA
Poderá encontrar uma descrição detalhada das funções individuais na ajuda on-line. 5
Exemplo: Vista "Alimentadores, componentes e bocais"
Na barra de ícones clique sobre "Alimentadores, componentes e bocais" .
Será aberta a vista seguinte:
Imagem ao vivo du-
rante a montagem
Indicação das imagens ao vivo individuais das câmaras.
Apenas disponível a partir do nível de operação "Produção avançada":
indicação e gravação dos Vision-Dumps.
Verificação de sen-
sores e de funções
Contém informações e funções para testes e diagnósticos.
Configurar o comportamento da tecla de início da máquina
Apenas disponível a partir do nível de operação "Produção avançada":
Curso de referência total, teste das funções da cabeça C&P20A.
Funções individuais e cursos de resistência. Cada portal é controlado
individualmente.
Assistência Ferramentas de assistência.
Apenas disponível a partir do nível de operação "Assistência (cliente)".
Configuração e calibração da máquina automática de montar SIPLACE,
download de versões de software incorporadas, calibração e configuração
de toda a máquina.
Símbolo Vista Descrição
