Trabalhos na máquina Manual do usuário SIPLACE Série X Mudança de turno A partir da versão de software SR.70x.xx Edição 01/2011 322 5.8.2 Instruções de segurança p ara esvaz iar o coletor de de sperdícios de fita 5 Fig. …
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx Mudança de turno
Edição 01/2011
321
5.8 Mudança de turno
NOTA: 5
Poderá encontrar informações complementares nos manuais seguintes ou suportes de dados:
– Manual de manutenção preventiva SIPLACE Série X
– Catálogo de peças no CD do produto
5.8.1 Atividades para a troca de turno
→ Ate as fitas com a antecedência devida. Os alimentadores não devem ser carregados ime-
diatamente após cada troca de turno. Isso minimiza logos períodos de paragem.
→ Transmita informações importantes ao operador do turno seguinte. Essas informações in-
cluem, por exemplo, alterações no programa de montar. Siga para isso também a lista dos
passos de trabalho descritos na seção 5.12
, página 340.
→ Faça uma verificação da preparação.
Verifique se os alimentadores estão carregados com os componentes corretos, se estão na
no local de colocação certo no carro de componentes e se a distância do passo do transporte
se encontra corretamente ajustada.
→ Entregue ao colega que se seguir a linha tal como gostaria de a encontrar no início do seu
turno, isto é:
– Os coletores de rejeição estão vazios.
– Os coletores de desperdícios de fita estão vazios. Para tal tenha em atenção a adver-
tência na seção 5.8.2
, página 322.
– As zonas do transporte estão aspiradas cuidadosamente.
Trabalhos na máquina Manual do usuário SIPLACE Série X
Mudança de turno A partir da versão de software SR.70x.xx
Edição 01/2011
322
5.8.2 Instruções de segurança para esvaziar o coletor de desperdícios de fita
5

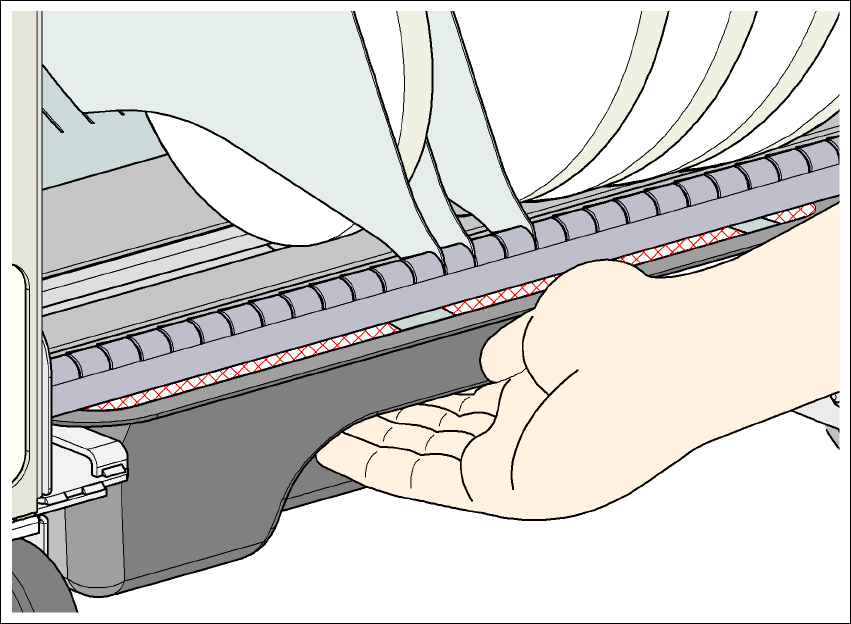

Fig. 5.8 - 1 Instruções de segurança para esvaziar o coletor de desperdícios de fita
Para ser esvaziado, o coletor de desperdícios de fita deve ser retirado do carro de componentes.
Ao fazê-lo existe o perigo de se ficar com os dedos presos.
→ De forma a evitar este tipo de risco segure o coletor de desperdícios de fita com os dedos na
parte inferior da pega e coloque os polegares sobre a mesma.
→ Nunca coloque os polegares na abertura entre o contentor de fita e o coletor de desperdícios
de fita, pois nesse caso os seus polegares ficarão presos.
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx Faça uma passagem de controle
Edição 01/2011
323
5.9 Faça uma passagem de controle
5.9.1 Controlar os alimentadores X
5
Fig. 5.9 - 1 Controlar os alimentadores X
(1) Tampa
(2) Lâmina
(3) Indicação de estado
(4) Indicação LCD
5
→ Verifique se o contentor de folha do alimentador de fita X está cheio. Para isso, abra a tampa
(Pos. 1). Puxe a folha de cobertura para fora e corte a mesma com uma tesoura ou na lâmina
integrada (Pos. 2) para alimentadores de fita X de 8 e 12 mm.
