Trabalhos na máquina Manual do usuário SIPLACE Série X Equipar os alimentadores A partir da versão de software SR.70x.xx Edição 01/2011 336 5.10.4.5 Sensores de entrançamento p ara aliment adores de fita X Nos alimentado…
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx Equipar os alimentadores
Edição 01/2011
335
5.10.4.4 Suporte da fita para alimentador de fita X de 8 mm
5

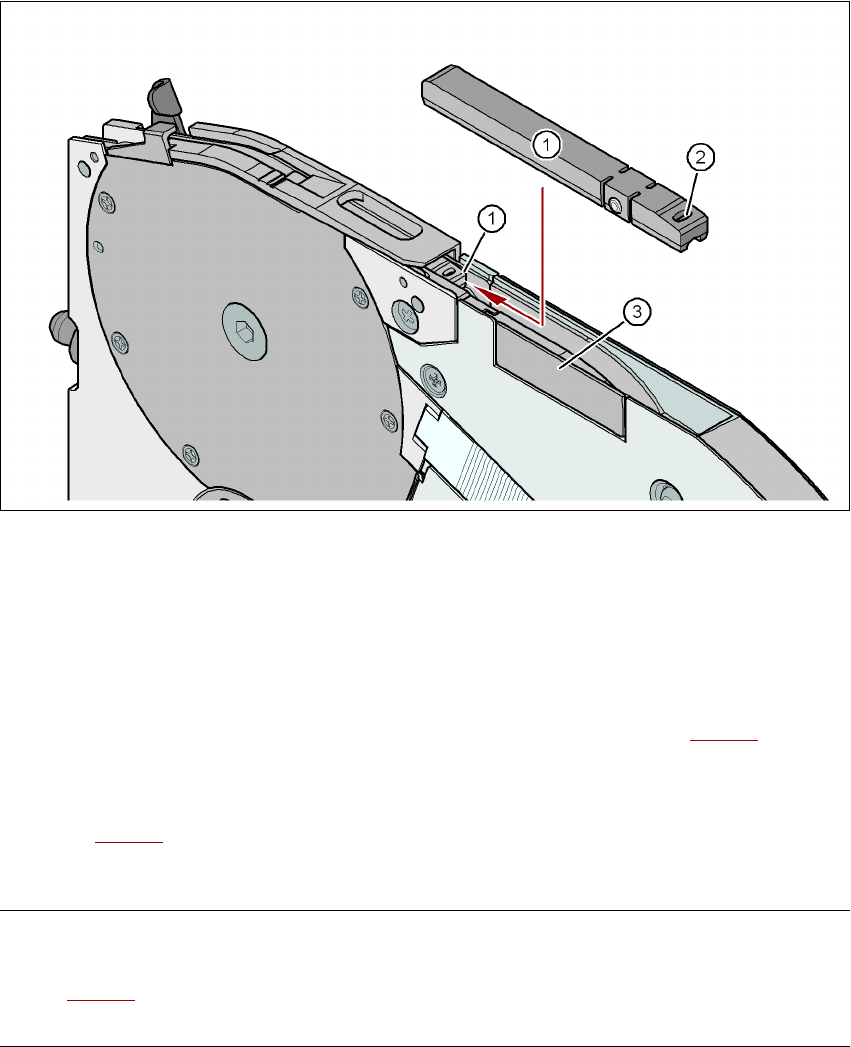

Fig. 5.10 - 8 Alimentador X de 8 mm - Apoio da fita e sensor de entrançamento
(1) Apoio inferior da fita, amovível
(2) Abertura oval no suporte da fita
(3) Local de montagem para sensor de entrançamento
O alimentador X de 8 mm está equipado com um apoio da fita (Pos. 1 na Fig. 5.10 - 8
). Se ne-
cessário, pode ser retirado facilmente.
→ Introduza a lâmina de uma chave de parafusos de relojoeiro na abertura oval da fita (Pos. 2
na Fig. 5.10 - 8
) e puxe para fora o apoio da fita contra o sentido de transporte da fita.
→ Ao colocar o apoio da fita, tenha cuidado para o encaixar na posição teórica.
NOTA 5
Em todos os componentes a partir de 0402 e menores, coloque sempre o apoio da fita (Pos. 1
na Fig. 5.10 - 8
) no alimentador X de 8 mm. Consegue-se desta forma uma altura de recolha Z
constante com redução ao mínimo do tempo para correções das alturas de recolha.
Trabalhos na máquina Manual do usuário SIPLACE Série X
Equipar os alimentadores A partir da versão de software SR.70x.xx
Edição 01/2011
336
5.10.4.5 Sensores de entrançamento para alimentadores de fita X
Nos alimentadores de fita X é possível montar posteriormente sensores de entrançamento. Este
sensor existe em duas execuções:
Sensor de entrançamento para alimentadores de fita X de 8 mm e 12 mm
Sensor de entrançamento para alimentadores de fita X de 16 mm até 88 mm 5
O sensor de entrançamento é instalado na localidade identificada com a Pos 3 na Fig. 5.10 - 8
,
página 335
.
Também existem para entrega alimentadores de fita já com o sensor de entrançamento instalado
(ver as seções 3.9.2
a partir da página 174).
5.10.5 Preparar alimentador X
A preparação dos alimentadores X vem descrita no Jobguide (guia de trabalho).
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx Indicações LCD e de estado no alimentador X
Edição 01/2011
337
5.11 Indicações LCD e de estado no alimentador X
Para indicação dos estados de funcionamento, os alimentadores X possuem várias indicações
de estado (Pos. 6 na Fig. 5.11 - 1
) e uma indicação LCD para os textos (Pos. 1 na Fig. 5.11 - 1).
5
Fig. 5.11 - 1 Teclas, indicações LCD e de estado no alimentador X
(1) Indicação LCD
(2) Tecla AVANÇAR
(3) Tecla RECUAR
(4) Tecla FOLHA
(5) Tecla REGULAR
(6) Indicação de estado, várias cores
5.11.1 Indicação de estado
–Verde:
O alimentador encontra-se pronto a funcionar e incluído na preparação atual.
– Laranja:
É sinalizado um aviso. O texto do sinal de alerta aparece na indicação LCD.
–Vermelho:
Ocorreu um erro. A indicação de erro é dada na indicação LCD.
– Desligado:
O alimentador não está incluído na preparação atual.
