Manual do usuário SIPLACE Série X D ados técnicos da máquina automática A partir da versão de software SR.70x.xx Edição 01 /2011 Sistema de visionamento 161 3.8 Sistema de visionamento 3.8.1 Constituição Em cada cabeça C…
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Sistema de transporte da PCI A partir da versão de software SR.70x.xx Edição 01/2011
160
3.7.8.2 Inclinação da PCI durante a montagem
No caso de uma inclinação de 2 mm poderá haver problemas no centro da PCI, durante a foca-
lização de marcas de ajuste locais e pontos de tinta. O foco da câmara digital é de 2 mm. Caso
se respeitem todas as tolerâncias, este valor reduz-se para 1,5 mm. Além disso tenha também
em consideração que a altura do componente se reduz devido à inclinação.
3
3
Inclinação máxima da PCI para baixo: 0,5 mm
3
→ Para alcançar este valor use pinos magnéticos de apoio.
Dispositivo de aperto móvel
Canto de aperto fixo
Placa de circuitos impressos
Face de transporte
Placa de
circuitos impressos
Pino
magnético
de apoio
Dispositivo de aperto móvel
Canto de aperto fixo
Face de transporte
0,5 mm
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Sistema de visionamento
161
3.8 Sistema de visionamento
3.8.1 Constituição
Em cada cabeça Collect&Place está integrada uma câmara de componentes (veja a Fig. 3.5 - 2
página 124
e Fig. 3.5 - 4 página 128). A câmara de componentes, estacionária, P&P (tipo 33) 55
x 45, digital, para a MultiStar e TwinStar está fixada no quadro da máquina.
Com a ajuda do módulo de visão de componentes, é determinada
– a posição rigorosa do componente no bocal e
– a geometria de encapsulamento.
O módulo de visão das PCI determina, com a ajuda de marcas de referência nas placas de cir-
cuitos impressos,
– a posição da placa de circuitos impressos,
– o seu ângulo de rotação
– e o desfasamento da placa de circuitos impressos.
As câmaras de PCI estão montadas na parte de baixo dos portais. Com a ajuda de marcas de
ajuste nos alimentadores é possível determinar a posição de recolha exata de componentes, o
que é importante especialmente para componentes pequenos.
ADVERTÊNCIA
PERIGO DE ESMAGAMENTO DA CABEÇA 3
Aquando de uma troca da cabeça de montar de uma TwinStar para uma SpeedStar deverão se
desmontar as câmaras de componentes estacionárias do tipo 33, 55 x 45, digitais, e do tipo 25,
16 x 16, digital (câmara FC) da TwinStar, pois de outra forma a SpeedStar irá colidir nas caixas
da câmara.
No caso de uma troca da cabeça de montar da TwinStar para uma MultiStar, a câmara de com-
ponentes estacionária do tipo 33, 55 x 45, digital, é instalada na posição inferior.
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Sistema de visionamento A partir da versão de software SR.70x.xx Edição 01/2011
162
3.8.2 Posição de montagem das câmaras estacionárias IC e da câmara FC
3.8.2.1 Câmaras IC e FC na máquina automática X4
3

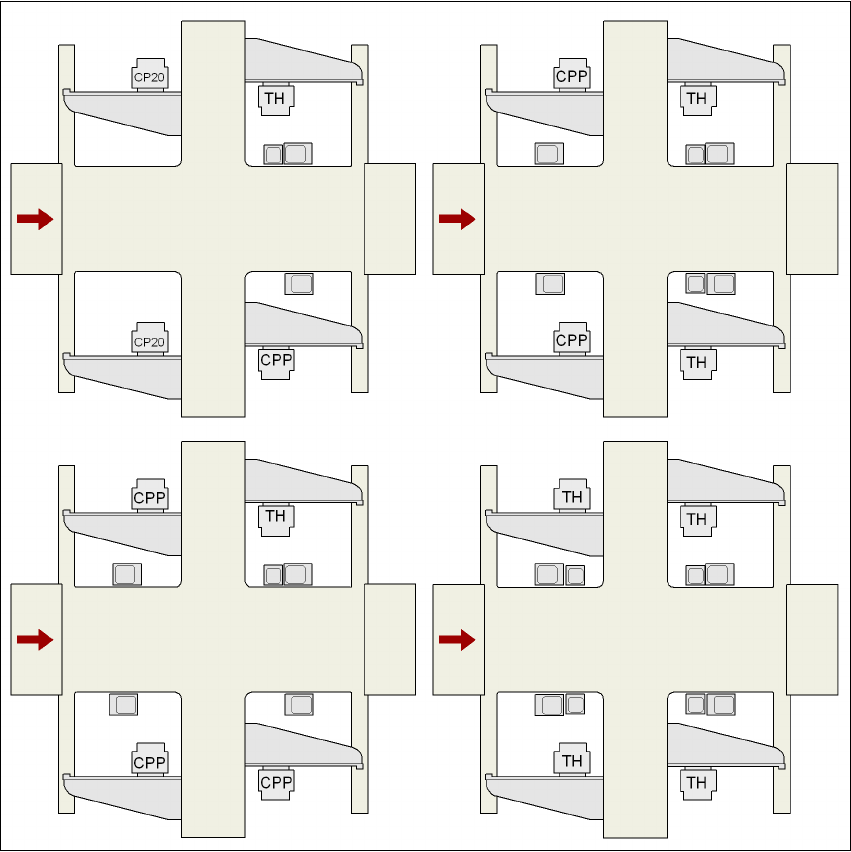

Fig. 3.8 - 1 Câmaras IC e FC na máquina automática X4
CP20 SpeedStar
CPP MultiStar
TH TwinStar
25 Câmara FC, tipo 25
33 Câmara IC, tipo 33
P1, P2, P3, P4 Portal 1, portal 2, portal 3, portal 4
33
33
25 e 33 33
33
25 e 33
25 e 33
P3
P3
P4
P4
P1
P2
P2
P1
P4
P3
P2
P1
33
25 e 33
33
33 e 25
33 e 25
25 e 33
25 e 33
P3
P4
P2
P1
