Trabalhos na máquina Manual do usuário SIPLACE Série X Desligar a linha SIPLACE A partir da versão de software SR.70x.xx Edição 01/2011 304 5.4 Desligar a linha SIPLACE CUIDADO Antes de desco nectar a linha tenha abs olu…
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx Conectar a linha SIPLACE
Edição 01/2011
303
5
Fig. 5.3 - 2 Diagrama do fluxo "Ligar a linha SIPLACE"
Computador de estação
Ligar
Verificação da preparação
(Colocar alimentadores)
Definir fiduciais
Carregar dados das PCI
Ativar a tecla de início
Esperar pela passagem de referência
Introduzir a PCI
Aguardar PCI
Verificar preparação
(se a mesa estiver
marcada a vermelho)
Eventualm. alterar config. bocais
Verificar bocais
Fiduciais
OK?
Erro de
trilha
Montar
Verificar preparação
Recarregar trilhas
Montar
PCI para
correia de saída
Itálico:
Realizado ou anunciado pela estações
Sim
Sim
Não
Não
Indicações à máquina
Assistente de Download
Sistema de programação
Tarefas
Confirmação da conversão no
Assistente de Download
Trabalhos na máquina Manual do usuário SIPLACE Série X
Desligar a linha SIPLACE A partir da versão de software SR.70x.xx
Edição 01/2011
304
5.4 Desligar a linha SIPLACE
CUIDADO
Antes de desconectar a linha tenha absolutamente em atenção os métodos de procedimento des-
critos de seguida. 5
5.4.1 Desligar estações
Para desconectar a estação proceda da forma seguinte:
Termine todos os processos de montagem de forma que já não haja na máquina mais placas
de circuito impresso.
Verifique se os eixos Z de todas as cabeças de montar se encontram na sua posição limite
superior.
Verifique se ainda se encontram componentes nas cabeças de montar, retirando-os, se ne-
cessário for.
Encerre o software da estação com a vista
Configurações --> Configurações da máquina --> Desconectar a máqui-
na...
Quando o computador tiver sido desconectado desligue a estação no interruptor principal.
5.4.2 Terminar o SIPLACE Pro (Windows)
Na barra de menus do SIPLACE Pro clique em Objeto --> Terminar.
Encerre todos os programas abertos no computador.
No Menu Iniciar do Windows clique em Encerrar.
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx O comando do programa
Edição 01/2011
305
5.5 O comando do programa
O comando do programa se encontra dividido nas áreas descritas de seguida.
Como exemplo poderá ver aqui o comando do programa na vista "Produção" da máquina X4I.
5

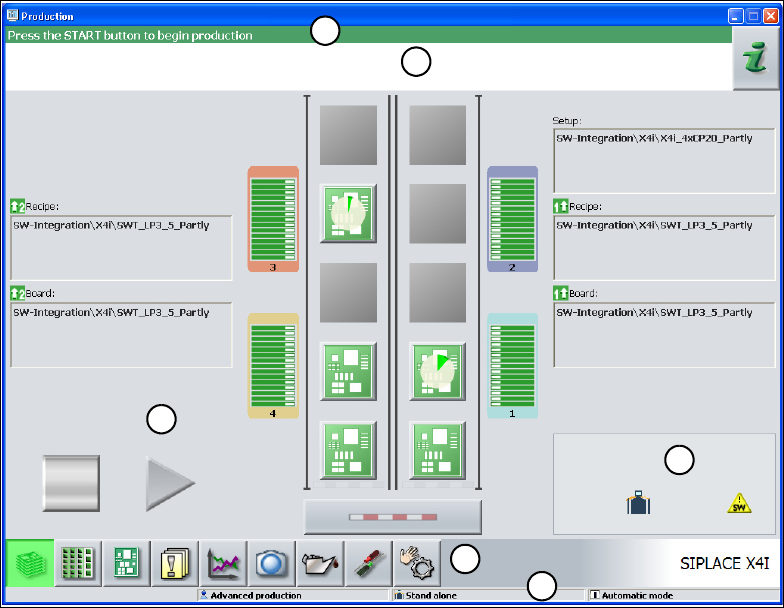

Fig. 5.5 - 1 Componentes do comando do programa na vista "Produção" (no caso do exemplo, a SIPLACE X4I)
(1) Cabeçalho
(2) Campo de estado (indicação de erro e de estado)
(3) Zona de processamento / gama de indicação
(4) Barra de ícones
(5) Linha informativa
(6) Indicação das configurações alteradas e opções adicionais, por exemplo o funcionamento
com código de barras
5.5.1 Campo de estado
No campo de estado é apresentado o estado atual da máquina, o último erro ocorrido e a ação a
executar.
Do lado direito do campo de estado são apresentados, de acordo com o estado, os símbolos se-
guintes:
1
2
3
4
5
6
