Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Trocador de bocais
369
6.1.2.6 Posição dos trocadores de bocais para a SIPLACE MultiStar na máquina
automática X2
Nas localidades 1 e 3 podem ser instalados até 2 trocadores de bocais para a cabeça CPP (Pos.
1 e 2 na Fig. 6.1 - 16
). Em cada uma das localidades 2 e 4 pode ser instalado um trocador de
bocais. Isto resulta numa capacidade total de 6 trocadores de bocais.
A quantidade de garagens de bocais é, na configuração padrão:
30 carregadores (20xx) = 360 garagens de bocais
6 carregadores (28xx) = 54 garagens de bocais
6

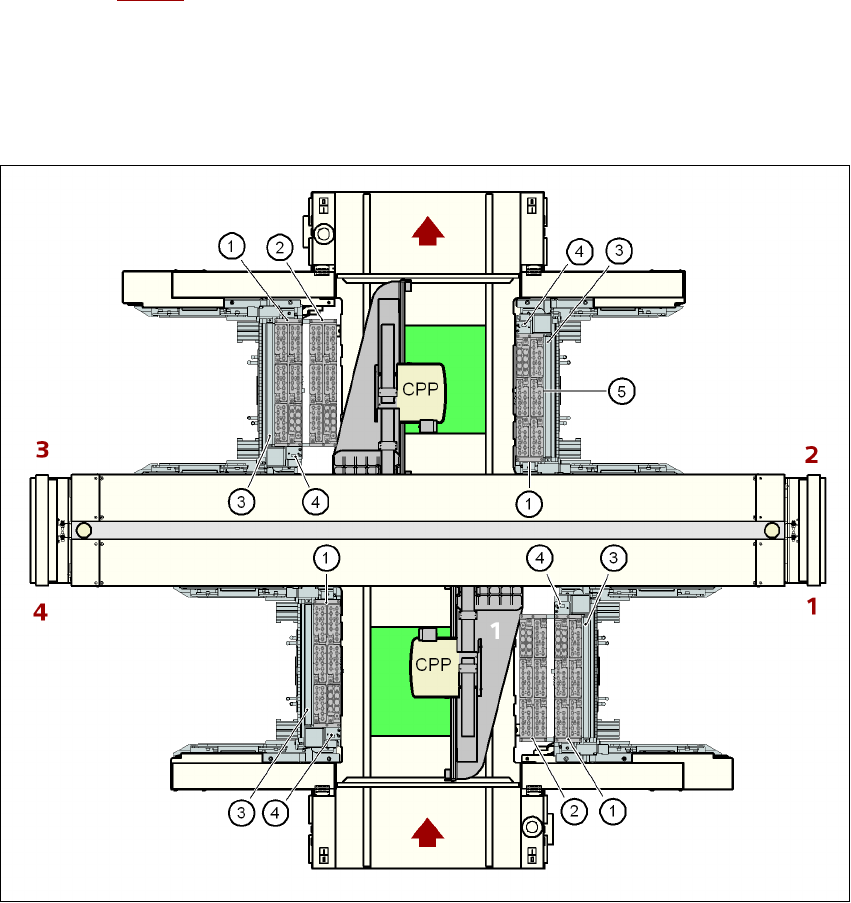

Fig. 6.1 - 16 Posição dos trocadores de bocais para a SIPLACE MultiStar na máquina automática X2
6
(1) Trocador de bocais, "Série 1"
(2) Trocador de bocais, "Série 2"
(3) Coletor de rejeição para componentes
(4) Dispositivo de recolha e coletor de rejeição para bocais
(5) Carregador de bocais
Extensões da estação Manual do usuário SIPLACE Série X
Trocador de bocais A partir da versão de software SR.70x.xx Edição 01/2011
370
6.1.2.7 Montagem
O trocador de bocais na máquina automática de montar X4I (ver Fig. 6.1 - 13, página 366) e o
trocador de bocais "Fila 1" na máquina automática X4-, X3- e X2 (ver Fig. 6.1 - 14
, 6.1 - 15 e 6.1
- 16 a partir da página 367) encontram-se fixos no dispositivo de alimentação do carro de com-
ponentes. No caso das máquinas automáticas SIPLACE X4-, X3- e X2 é possível instalar um se-
gundo trocador de bocais. Para este trocador de bocais da "Série 2" existe um conjunto de
montagem. É constituído pelo dispositivo de recolha e pelo coletor de rejeição para bocais (ver a
Seção 6.1.2.11
, página 374).
6

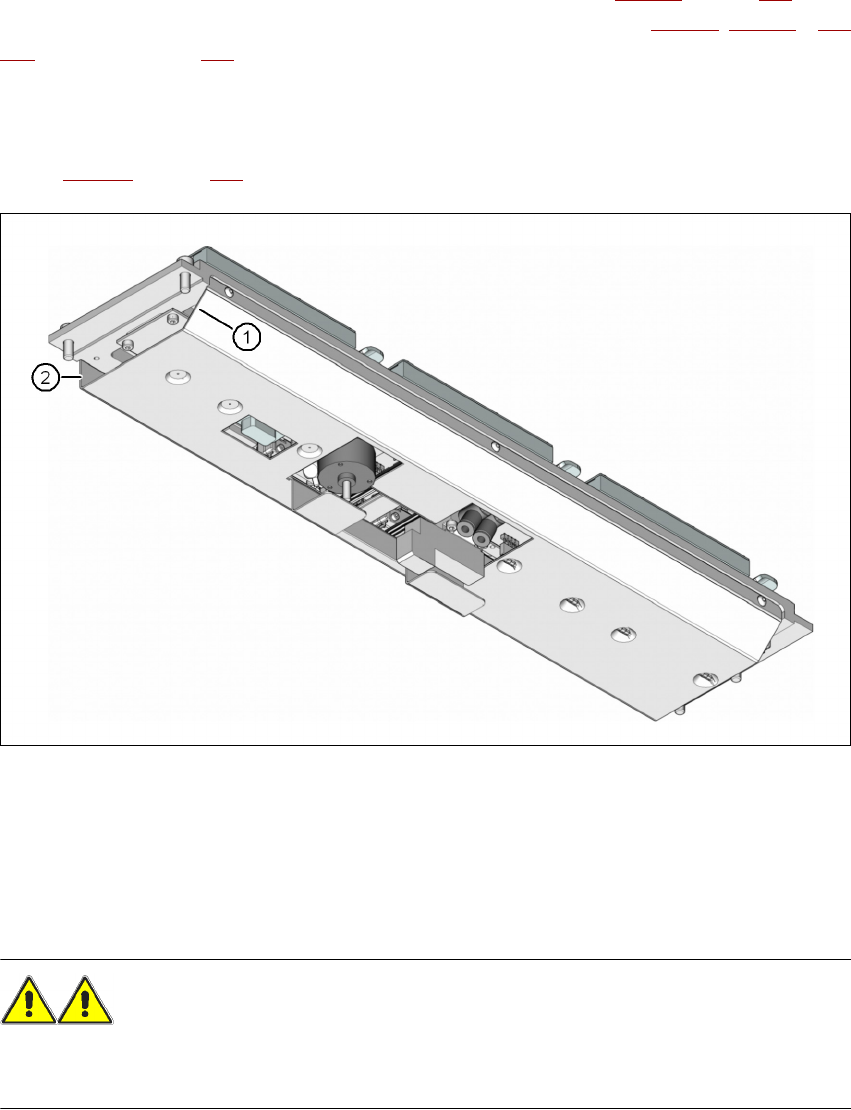

Fig. 6.1 - 17 Posição de montagem do trocador de bocais - Vista de baixo
(1) O lado inclinado aponta na direção do dispositivo de alimentação do carro de componentes
(2) O lado vertical aponta na direção do transporte das PCI
→ Regule o trocador de bocais para que o lado inclinado aponte para o dispositivo de carrega-
mento do carro de componentes.
ADVERTÊNCIA 6
– Instale para cada cabeça de montar exclusivamente o trocador de bocais correspondente.
No caso de configuração mista, há perigo de esmagamento da cabeça!
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Trocador de bocais
371
6.1.2.8 Notas sobre o funcionamento
→ Se encher um carregador pela primeira vez com um determinado tipo de bocal, identifique o
mesmo com uma etiqueta autocolante.
NOTA 6
Encha os carregadores fora da máquina e só troque carregadores completos. 6
→ Abra a placa de fecho e encaixe os bocais nas localizações respectivas.
→ Feche a placa de fecho para que os bocais não possam cair dos carregadores.
CUIDADO 6
Os carregadores só devem ser cheios quando todos os bocais que se encontrarem na ca-
beça Collect&Place tiverem recuado para os seus carregadores. 6
NOTA 6
Evite a queda de componentes sobre carregadores, porque isso poderia provocar o blo-
queio. Por esse motivo, deve limpar periodicamente os carregadores e as localidades livres.
→ A programação do trocador de bocais está descrita no manual do usuário do computador de
SIPLACE Pro.
6.1.2.9 Trocar carregador
→ Carregue na alavanca (Pos. 1 na Fig. 6.1 - 18, página 372), para soltar o carregador das es-
feras do botão de pressão (Pos. 5 na Fig. 6.1 - 18
, página 372). Levante o carregador do su-
porte.
