6.7.2 Câmara de componentes C&P, tipo 38, 16 x 16, digital
Artigo Nº. 00119783-xx 01005 Câmara para a cabeça CPP
6.7.2.1 Descrição
Recomendamos a instalação desta câmara de componentes em vez da câmara de componentes
do tipo 30 na cabeça CPP, quando a cabeça CPP para a produção em massa de circuitos impres-
sos estiver ocupada com componentes 01005.
6.7.2.2 Constituição
6

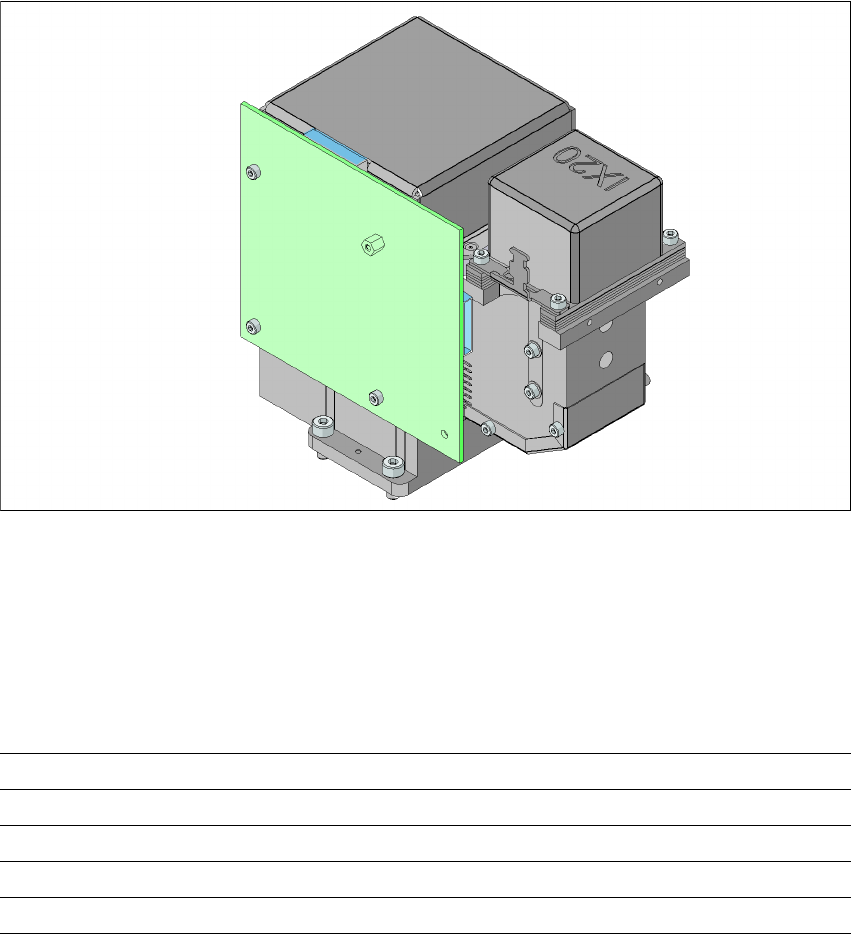

Fig. 6.7 - 2 Câmara de componentes C&P, tipo 38, 16 x 16, digital
(1) Ótica da câmara de componentes e iluminação
(2) Amplificador da câmara
(3) Comando da iluminação
6.7.2.3 Dados técnicos
6
Dimensões dos componentes 0,18 x 0,18 mm² até 16 x 16 mm²
Gama de componentes 01005 até 16 x 16 mm²
Retícula mín. dos pinos 0,25 mm
Largura mín. dos pinos 0,1 mm
Retícula mín. de Ball 0,25 mm
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Câmara multicolor de PCI, tipo 24, digital
409
6
6
6
6
6
6.8 Câmara multicolor de PCI, tipo 24, digital
6.8.1 Constituição
Nº do artigo 00119774-xx Câmara das PCI, série X, Multicolor, tipo 24
6

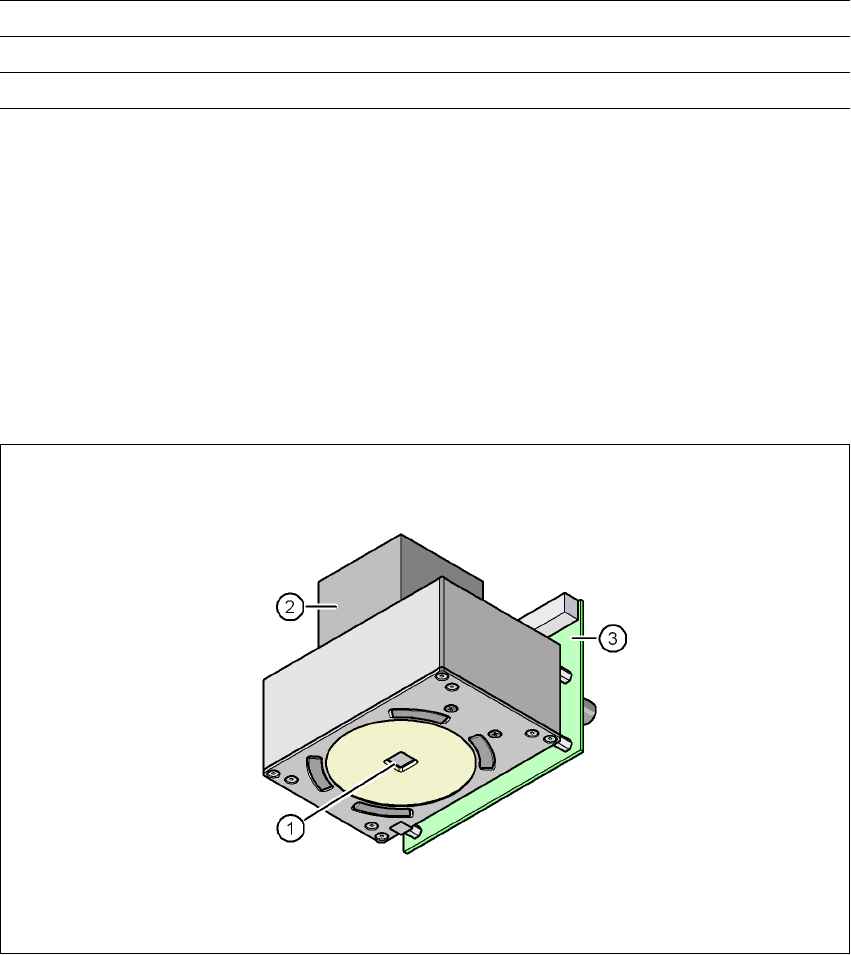

Fig. 6.8 - 1 Câmara multicolor de PCI, tipo 24, digital
(1) Ótica da câmara de PCI e iluminação
(2) Amplificador da câmara
(3) Comando da iluminação
6
Diâmetro mín. de Ball 0,14 mm
Campo de visão 20,5 x 20,5 mm²
Tipo de iluminação luz de cima (5 planos livremente programáveis)
Extensões da estação Manual do usuário SIPLACE Série X
Câmara multicolor de PCI, tipo 24, digital A partir da versão de software SR.70x.xx Edição 01/2011
410
6.8.2 Dados técnicos
6
6.8.3 Tipos de iluminação
Na câmara multicolor de PCI podem selecionar-se os seguintes tipos de iluminação:
– Iluminação branca
Este tipo de iluminação é usada para circuitos impressos standard com marcas em estanho.
– Iluminação branca
Desta forma é possível obter na maioria dos casos, para marcas de ajuste lisas sobre mate-
rial claro como cerâmica ou CEM, uma nítida melhoria do contraste. Também é possível re-
conhecer melhor as marcas de ajuste cobertas por tinta de soldar sobre bases claras.
– Iluminação com infravermelhos
O uso deste tipo de iluminação é particularmente sensato para marcas cobertas com tinta de
soldar ou para marcas em material Flex. Para marcas em prata/platina sobre cerâmica é pos-
sível eventualmente uma melhoria do reconhecimento, o que deve ser previamente verifi-
cado por meio de uma centragem/montagem de teste.
6.8.4 Critérios de marcas de ajuste e do ponto de tinta
Poderá consultar a descrição dos critérios de marcas de ajuste e do ponto de tinta nos parágrafos
3.8.6
e 3.8.7, página 168.
Campo de visão 5,7 x 5,7 mm²
Distância do plano focal 28 mm
Tipo de iluminação Luz de cima (5 planos livremente programáveis)
Tamanho das marcas de ajuste 0,3 mm até 2,5 mm de comprimento de margem para uma
tolerância de transporte da PCI de ± 1,0 mm
até 3,0 mm de comprimento de margem para uma tolerância de
transporte de PCI de < 1,0 mm
Tamanho das marcas erradas 0,3 mm até 3,0 mm de comprimento de margem
