Manual do usuário SIPLACE Série X Montagem e arranque A partir da versão de software SR.70x.xx Edi ção 01/2011 Instalação da máquina automática 243 4.3.7.7 Inst a lar a chap a de proteção contra acesso "em baixo&quo…
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
242
4.3.7.5 Montagem do cabo de terra para as portas
→ Fixe ao quadro da máquina ambos os cabos de terra para as portas (Pos. 4 na Fig. 4.3 - 8
página 239
) como a seguir se indica:
4

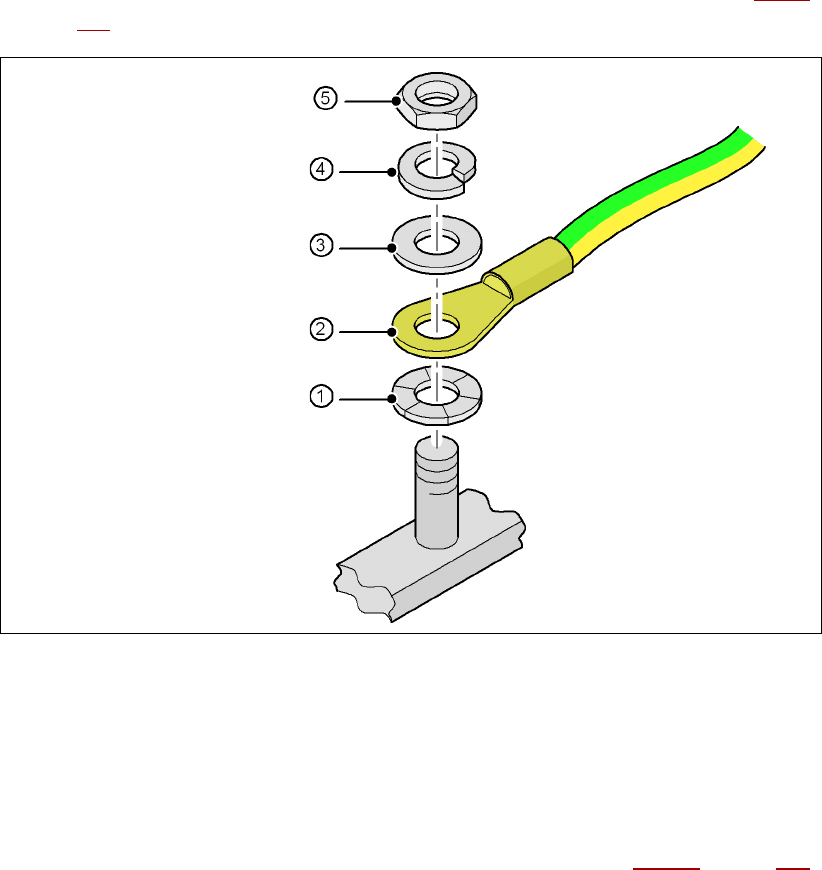

Fig. 4.3 - 9 Montagem do cabo de terra
4
4
4
4
4
4.3.7.6 Verificar e ajustar o interruptor da tampa de proteção
→ Verifique a função do interruptor da tampa de proteção (Pos. 2 na Fig. 4.3 - 17, página 258).
→ Ajuste, se necessário, o interruptor da tampa de proteção (veja as Instruções de assistência).
Porca sextavada M5
Anilha de mola M5, DIN 7980
Anilha M5, DIN 125
Sapata de cabo, anular
Anilha de contato
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Instalação da máquina automática
243
4.3.7.7 Instalar a chapa de proteção contra acesso "em baixo"
As máquinas automáticas são fornecidas só com uma chapa de proteção contra acesso "em
baixo". Se as máquinas automáticas forem montadas dentro de uma linha, não é preciso haver a
chapa de proteção contra acesso entre os transportes de saída e de entrada contíguos.
ADVERTÊNCIA 4
Basicamente, a chapa de proteção contra acesso "em baixo" deve ser montada no lado de
entrada da primeira máquina automática e no lado de saída da última máquina automática de
uma linha de montagem (nº do artigo 03045426-xx) com 4 parafusos de sextavado interior
M4x12. Desta forma, é evitado o acesso não permitido do pessoal ao interior da máquina auto-
mática.
4

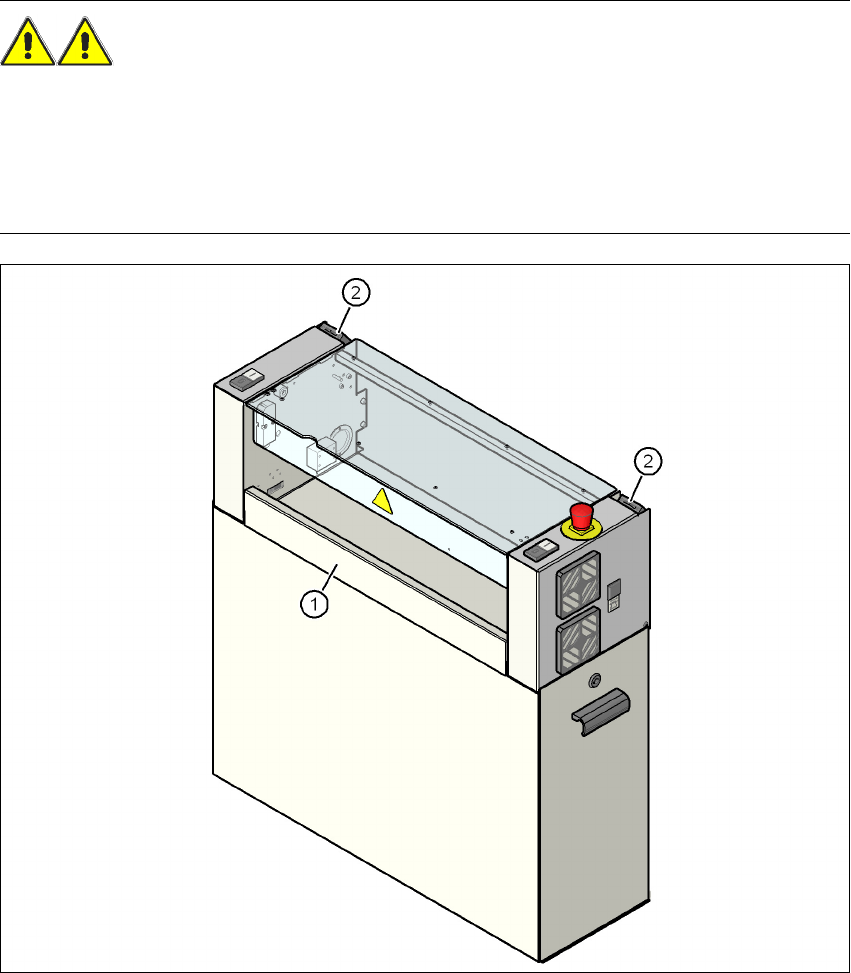

Fig. 4.3 - 10 Montar a chapa de proteção contra acesso "em baixo" no lado de entrada da PCI
(1) Chapa de proteção contra acesso "em baixo", nº do artigo 03045426-xx
(2) Interruptor da tampa de proteção
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
244
4.3.8 Instalação da unidade do eixo
4.3.8.1 Unidade do eixo X2 (portal 1 e portal 3) - pontos de conexão elétrica
4
Fig. 4.3 - 11 Unidade do eixo X2 (portal 1 e portal 3), lado de trás - pontos de conexão elétrica
Ficha
Ficha
Ficha
