Dados técnicos da máquina automática Manual do usuário SIPLACE Série X Cabeça de montar A partir da versão de software SR.70x.xx Edição 01/2011 136 T ipos de bocais 20xx, 28xx 20xx 20xx, 28xx Precisão de centragem X/ Y d…
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Cabeça de montar
135
3.5.2.9 Dados técnicos
3

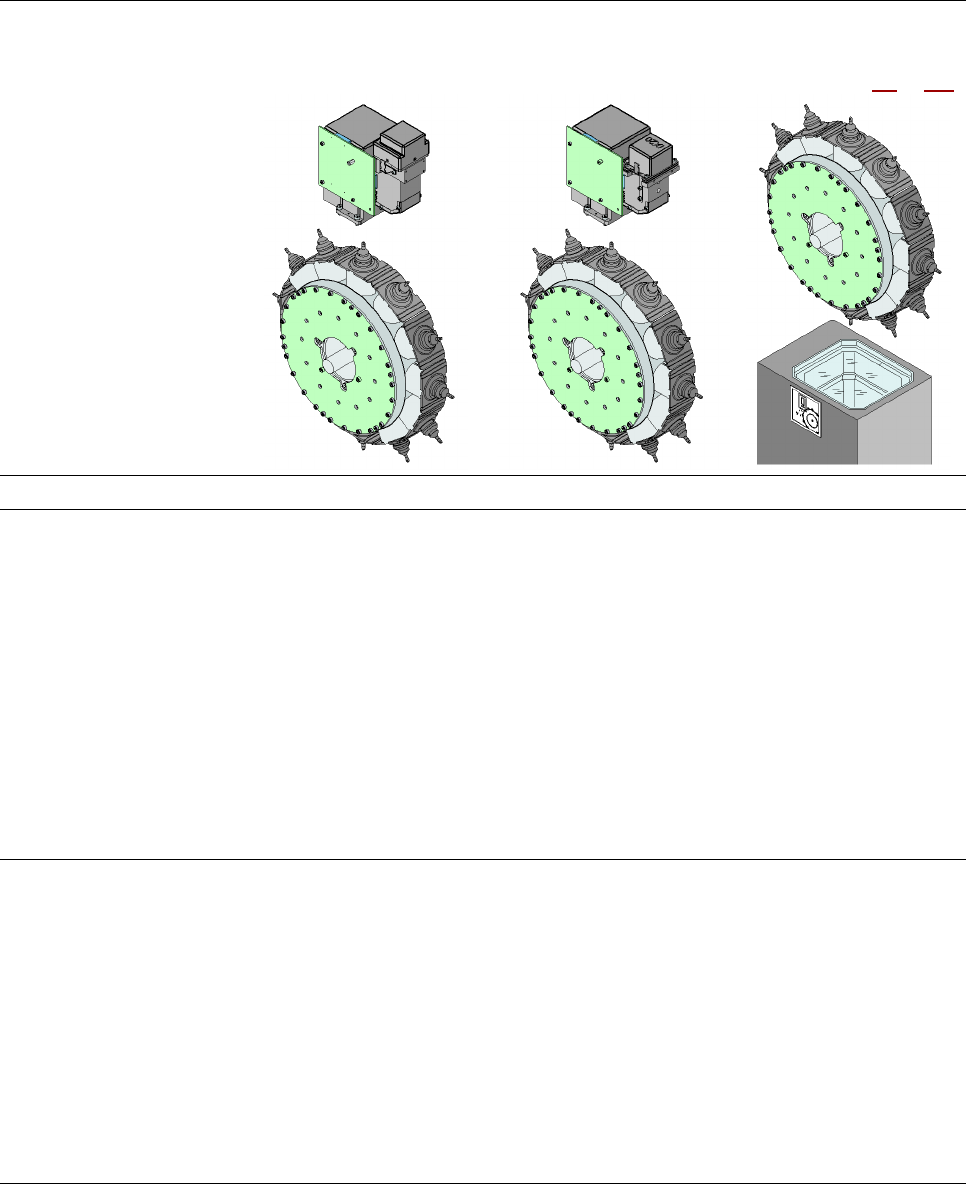

Cabeça CPP: centragem ótica
com câmara de CO de alta re-
solução, tipo 30,
27 x 27, digital
Cabeça CPP: centragem
ótica com câmara de CO de
alta resolução, tipo 38,
16 x 16, digital
Cabeça CPP: centragem
ótica com câmara de CO es-
tacionária, tipo 33, 55 x 45,
digital (ver seção 6.7
, p. 406)
Gama de componentes
a
01005
b
- 27 x 27 mm² 01005
b
- 16 x 16 mm² 0402 - 50 x 40 mm²
Especificação do CO
altura máx. 8,5 mm / 6 mm
c
8,5 mm / 6 mm
c
11,5 mm
retícula mín. dos pinos 0,3 mm 0,25 mm 0,3 mm
largura mín. dos pinos 0,15 mm 0,1 mm 0,15 mm
retícula mín. de Ball 0,25 mm para CO < 18x18mm²
0,35 mm para CO ≥ 18x18mm²
0,25 mm 0,35 mm
diâmetro mín. de Ball 0,14 mm para CO < 18x18mm²
0,2 mm para CO ≥ 18x18mm²
0,14 mm 0,2 mm
dimensões mín. 0,4 x 0,2 mm² 0,4 x 0,2 mm² 1,0 x 0,5 mm²
dimensões máx. 27 x 27 mm² 16 x 16 mm² 50 x 40 mm²
peso máx. 4 g 4 g 8 g
Força de colocação
no modo de sensor de
corrente (capacidade de
montagem reduzida)
1 N ... 3,0 N ± 0,5 N
no modo de células foto-
elétricas
2,2 N + 1,2 N - 0,5 N
em modo de alta veloci-
dade no modo de sen-
sor de corrente
2,2 N ± 0,5 N
no modo de sensor de
corrente (capacidade de
montagem reduzida)
3,0 N ... 10,0 N ± 15%
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Cabeça de montar A partir da versão de software SR.70x.xx Edição 01/2011
136
Tipos de bocais 20xx, 28xx 20xx 20xx, 28xx
Precisão de centragem X/
Y
d
± 41 µm/3σ
± 55 µm/4σ
± 41 µm/3σ
± 55 µm/4σ
± 34 µm/3σ
± 45 µm/4σ
Precisão angular ± 0,4°/3σ
e
± 0,5°/4σ
e
± 0,4°/3σ
f
± 0,5°/4σ
f
± 0,2°/3σ
± 0,3°/4σ
± 0,5°/3σ
g
± 0,7°/4σ
g
± 0,5°/4σ
g
± 0,7°/4σ
g
Planos de iluminação 5 5 6
Possibilidades de configura-
ção dos níveis de ilumina-
ção
256
5
256
5
256
6
a) Por favor tenha em conta que a gama de CO passíveis de equipar é influenciada também pela geometria do pad, pela
norma específica do cliente e pelas tolerâncias das embalagens de componentes.
b) CO 01005: tipo de câmara 30; tipo de câmara 38 recomendada para requisitos elevados a nível de qualidade.
c) Cabeça CPP na posição de montagem inferior: câmara de componentes estacionária não possível.
d) Valor de precisão, medido de acordo com o IPC standard de diversos fabricantes.
e) Dimensões CO entre 6 x 6 mm² e 27 x 27 mm².
f) Dimensões CO entre 6 x 6 mm² e 16 x 16 mm².
g) Dimensões CO inferiores a 6 x 6 mm².
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Cabeça de montar
137
3.5.3 SIPLACE TwinStar para montagem de PCI de alta precisão
3
Fig. 3.5 - 9 SIPLACE TwinStar para montagem de PCI de alta precisão
3
(1) Módulo Pick&Place 1 (P&P1) - a TwinStar consiste de 2 módulos Pick&Place
(2) Módulo Pick&Place 2 (P&P2)
(3) Eixo DP
(4) Acionamento do eixo Z
(5) Sistema incremental de medição da distância para o eixo Z
