Manual do usuário SIPLACE Série X Extensões da estação A partir da versão de software SR.70x.xx Edição 01 /2011 Câmara de componentes para a cabeça TwinStar , câmara FC 405 6.6.2 Instruções de segurança ADVERTÊNCIA 6 Aqu…
Extensões da estação Manual do usuário SIPLACE Série X
Câmara de componentes para a cabeça TwinStar, câmara FC A partir da versão de software SR.70x.xx Edição 01/2011
404
6.6 Câmara de componentes para a cabeça TwinStar,
câmara FC
6.6.1 Câmara de componentes estacionária P&P, tipo 25, 16 x 16, digital (câmara
FC)
Nº do artigo 00119718-xx Câmara de componentes estacionária 16x16 digital, tipo 25
6

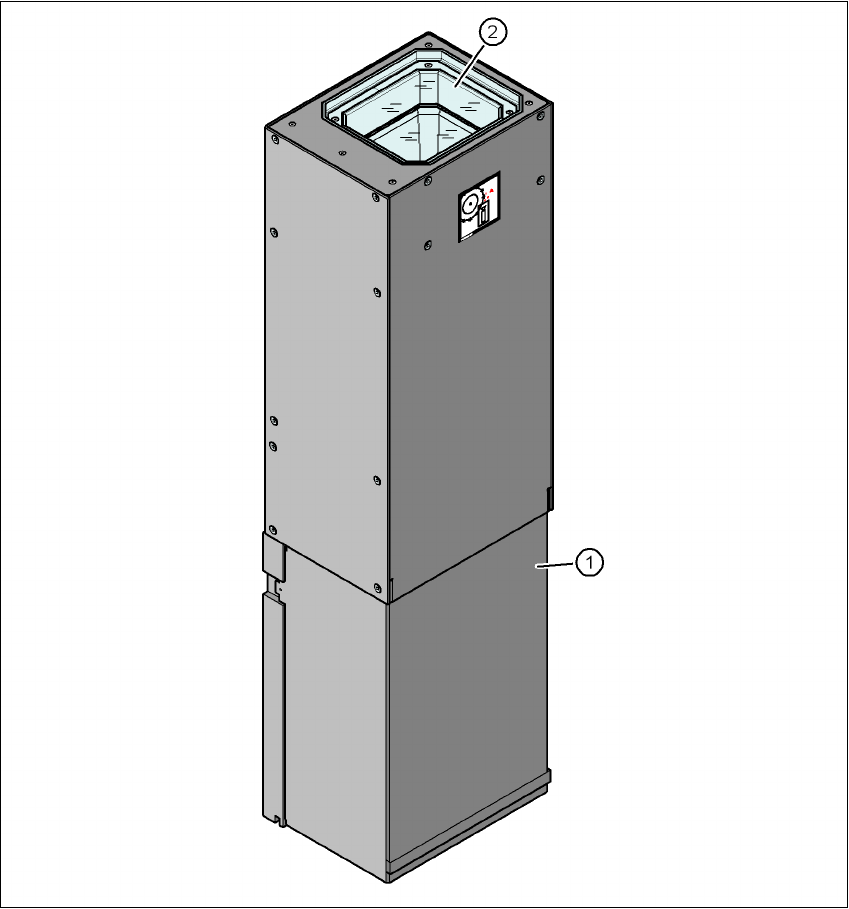

Fig. 6.6 - 1 Câmara de componentes estacionária, P&P, tipo 25, 16 x 16, digital (câmara FC)
(1) Caixa da câmara com câmara e amplificados da câmara integrados
(2) Placa de vidro - por baixo, planos de iluminação e óptico
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Câmara de componentes para a cabeça TwinStar, câmara FC
405
6.6.2 Instruções de segurança
ADVERTÊNCIA 6
Aquando de uma troca da cabeça de montar de uma TwinStar para uma SpeedStar deverão se
desmontar as câmaras de componentes estacionárias do tipo 33, 55 x 45, digitais, e do tipo 25,
16 x 16, digital (câmara FC) da TwinStar, pois de outra forma a SpeedStar irá colidir nas caixas
da câmara.
No caso de uma troca da cabeça de montar da TwinStar para uma MultiStar, a câmara de com-
ponentes estacionária do tipo 33, 55 x 45, digital, é instalada na posição inferior.
6.6.3 Dados técnicos
6
6
6
6
6.6.4 Localização
O posicionamento das câmaras de componentes estacionárias bem como as configurações re-
levantes encontram-se descritos na Seção 3.8.2
, a partir da página 162.
Dimensões dos compo-
nentes
0,2 x 0,2 mm² até 16 x 16 mm² para medição simples do componente
Gama de componentes 0402 até SO, PLCC, QFP, casquilho, ficha, BGA, componente espe-
cial, Bare Die, Flip-Chip, chapa de proteção
Retícula mín. dos pinos 0,25 mm
Largura mín. dos pinos 0,1 mm
Retícula mín. de Ball 0,14 mm
Diâmetro mín. de Ball 0,08 mm
Campo de visão 19,4 x 19,4 mm²
Tipo de iluminação luz de cima (6 planos livremente programáveis)
Extensões da estação Manual do usuário SIPLACE Série X
Câmara de componentes para a MultiStar A partir da versão de software SR.70x.xx Edição 01/2011
406
6.7 Câmara de componentes para a MultiStar
6.7.1 Câmara de componentes estacionária P&P, tipo 33, 55 x 45, digital
Artigo Nº. 00119782-xx Câmara estacionário para a cabeça CPP
6
Fig. 6.7 - 1 Constituição da câmara de componentes estacionária P&P, tipo 33, 55 x 45, digital
(1) Caixa da câmara com câmara e amplificados da câmara integrados
(2) Placa de vidro - por baixo, planos de iluminação e óptico
