Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Infra-estrutura do local de instalação
221
4.2.3.1 Notas sobre perigos
ADVERTÊNCIA
A máquina automática é alimentada com corrente da rede de 3 x 200 V~, 3 x 208 V~, 3 x 230
V~, 3 x 380 V~, 3 x 400 V~ ou 3 x 415 V~ ± 5 %, 50/60 Hz. As peças desta máquina conduzem,
portanto, tensões que podem causar a morte, mesmo com o interruptor principal desligado. O
manuseamento incorreto desta máquina automática pode, por esse motivo, causar a morte ou
ferimentos muito graves e também graves danos materiais. 4
→ Devem ser respeitadas as prescrições em vigor sobre a prevenção de acidentes e de DIN
(particularmente DIN EN 60 204, Parte 1).
→ Só pessoal qualificado e devidamente certificado pode abrir a cobertura sobre a unidade de
alimentação de corrente elétrica e conectar a máquina automática à alimentação de cor-
rente.
4
4
4.2.3.2 Verificação da alimentação da rede
Verifique se a alimentação de corrente elétrica da rede corresponde às especificações da máqui-
na (veja a tabela na Seção 3.2
, página 105).
NOTA: 4
Na documentação "Configuração da rede (corrente elétrica e ar comprimido) para sistemas
SMD no cliente", nº do artigo 00191409-xx, estão descritas as medidas para ser atingida a espe-
cificação exigida.
NOTA: 4
De acordo com condicionantes técnicas poderão ocorrer na alimentação de corrente elétrica
picos de corrente. Se necessário, esclareça-se relativamente a impedâncias da corrente elétrica
com o seu fornecedor de energia.
4.2.3.3 Cabo de alimentação de corrente elétrica - especificações
O cabo de alimentação da rede tem de obedecer à especificação seguinte:
5 x 6 mm² até 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
5 x 6 mm² até 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~
O código das cores dos fios depende do país onde o sistema for utilizado.
Montagem e arranque Manual do usuário SIPLACE Série X
Infra-estrutura do local de instalação A partir da versão de software SR.70x.xx Edição 01/2011
222
ADVERTÊNCIA 4
Os condutores elétricos para cada máquina automática e para as opções instaladas (p.ex. TBM)
têm de ser identificados de forma a não haver possibilidade de engano e têm de ser ordenados
sem margem para dúvida. São válidas as prescrições do país onde a máquina automática for
utilizada.
4
Fig. 4.2 - 3 Seção dos condutores do cabo de conexão à rede
(1) Cabo de alimentação de corrente elétrica
(2) Ângulo para a união roscada dos cabos
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Infra-estrutura do local de instalação
223
4.2.3.4 Conexão do cabo de alimentação da rede
4

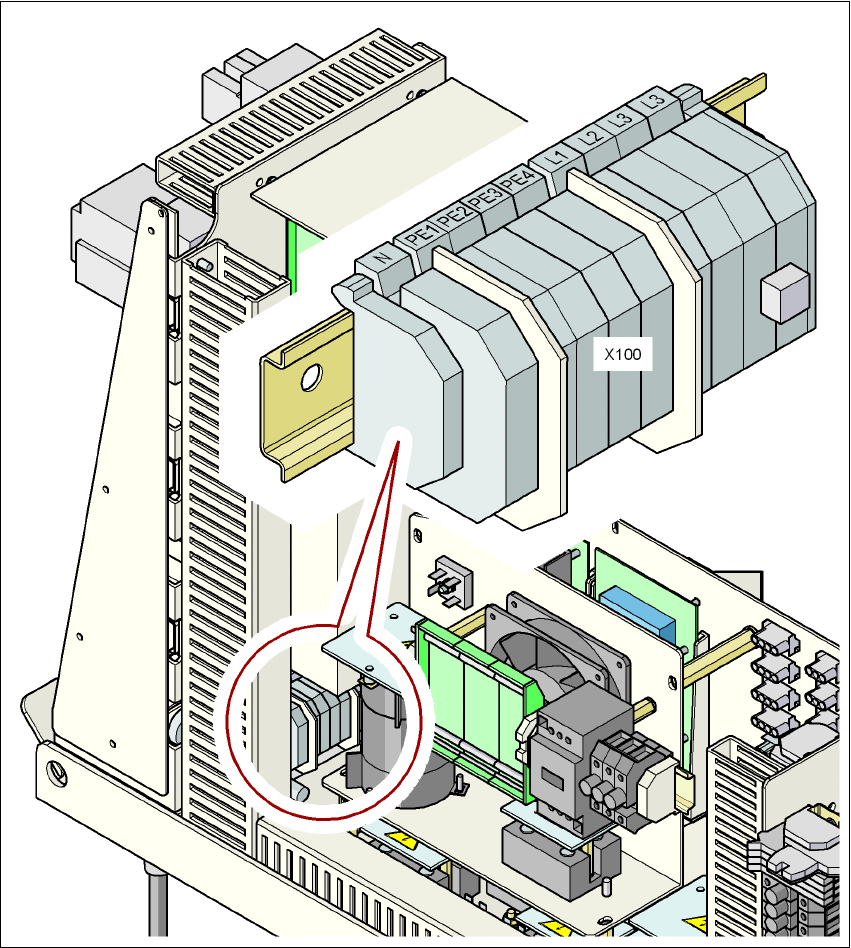

Fig. 4.2 - 4 Campo de terminais para a conexão do cabo da rede
(L1) Fase de corrente trifásica
(L2) Fase de corrente trifásica
(L3) Fase de corrente trifásica
(N) Condutor neutro
(PE) Condutor de proteção PE1, PE2, PE3, PE4
(X100) Campo de terminais
