Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Alimentadores X
181
3.9.2.8 Alimentador de fita 56 mm X
3

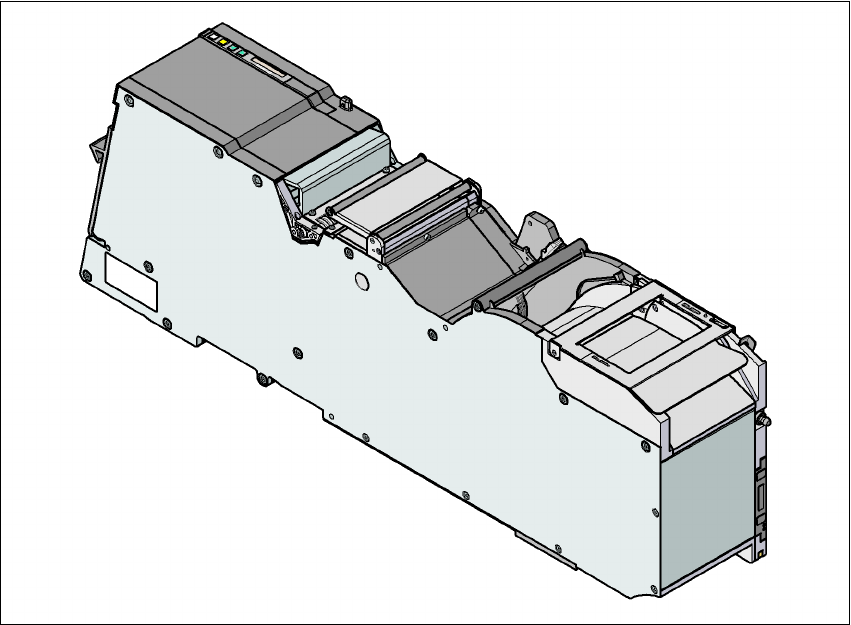

Fig. 3.9 - 10 Alimentador de fita 56 mm X
3
3
3
Alimentador de fita 56 mm X Nº do artigo 00141276-xx
Alimentador de fita 56 mm X com sensor de
entrançamento
Nº do artigo 00141296-xx
Largura 69,8
Localidades dos alimentadores ocupadas 6
Espaçamento do transporte de 4 mm até 64 mm em passos de 4 mm
Tempo de troca para o cinto < 45 s
Tempo de troca do alimentador previamente
preparado na máquina automática
≤ 8 s
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Alimentadores X A partir da versão de software SR.70x.xx Edição 01/2011
182
3.9.2.9 Alimentador de fita 72 mm X
3

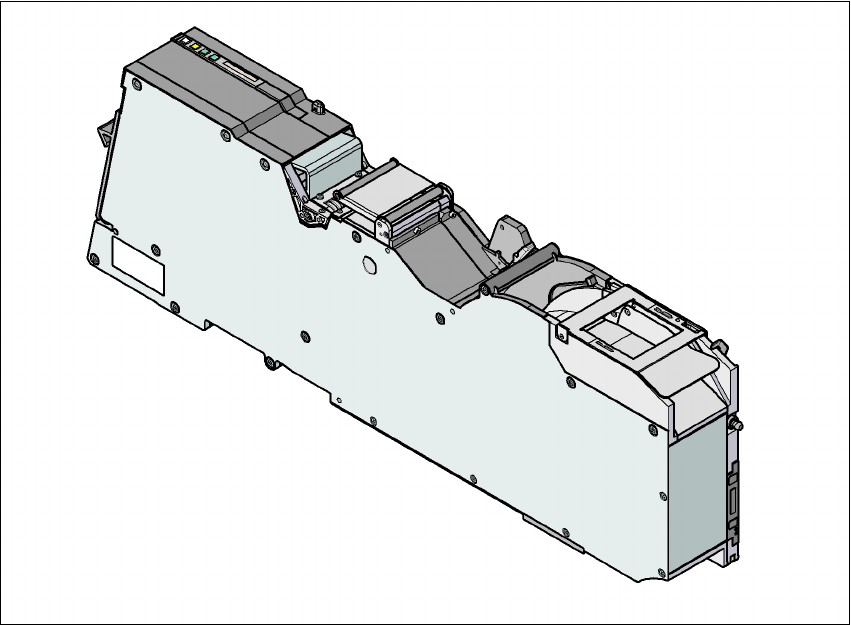

Fig. 3.9 - 11 Alimentador de fita 72 mm X
3
3
3
Alimentador de fita 72 mm X Nº do artigo 00141277-xx
Alimentador de fita 72 mm X com sensor de
entrançamento
Nº do artigo 00141297-xx
Largura 81,6
Localidades dos alimentadores ocupadas 7
Espaçamento do transporte de 4 mm até 80 mm em passos de 4 mm
Tempo de troca para o cinto < 45 s
Tempo de troca do alimentador previamente
preparado na máquina automática
≤ 8 s
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Alimentadores X
183
3.9.2.10 Alimentador de fita 88 mm X
3
Fig. 3.9 - 12 Alimentador de fita 88 mm X
3
3
Alimentador de fita 88 mm X Nº do artigo 00141278-xx
Alimentador de fita 88 mm X com sensor de
entrançamento
Nº do artigo 00141298-xx
Largura 105,2 mm
Localidades dos alimentadores ocupadas 9
Espaçamento do transporte de 4 mm até 96 mm em passos de 4 mm
Tempo de troca para o cinto < 45 s
Tempo de troca do alimentador previamente
preparado na máquina automática
≤ 8 s
