Extensões da estação Manual do usuário SIPLACE Série X Trocador de bocais A partir da versão de software SR.70x.xx Edição 01/2011 360 NOT A 6 – Desloque a chapa de bloque io na posição "carregado r bloqueado". …
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Trocador de bocais
359
ADVERTÊNCIA 6
Uma alavanca saliente acima do carregador (Pos. 1 na Fig. 6.1 - 7
) pode provocar o esmaga-
mento da cabeça de montar. Por isso, assegure-se de que a alavanca não sai acima dos carre-
gadores.
6

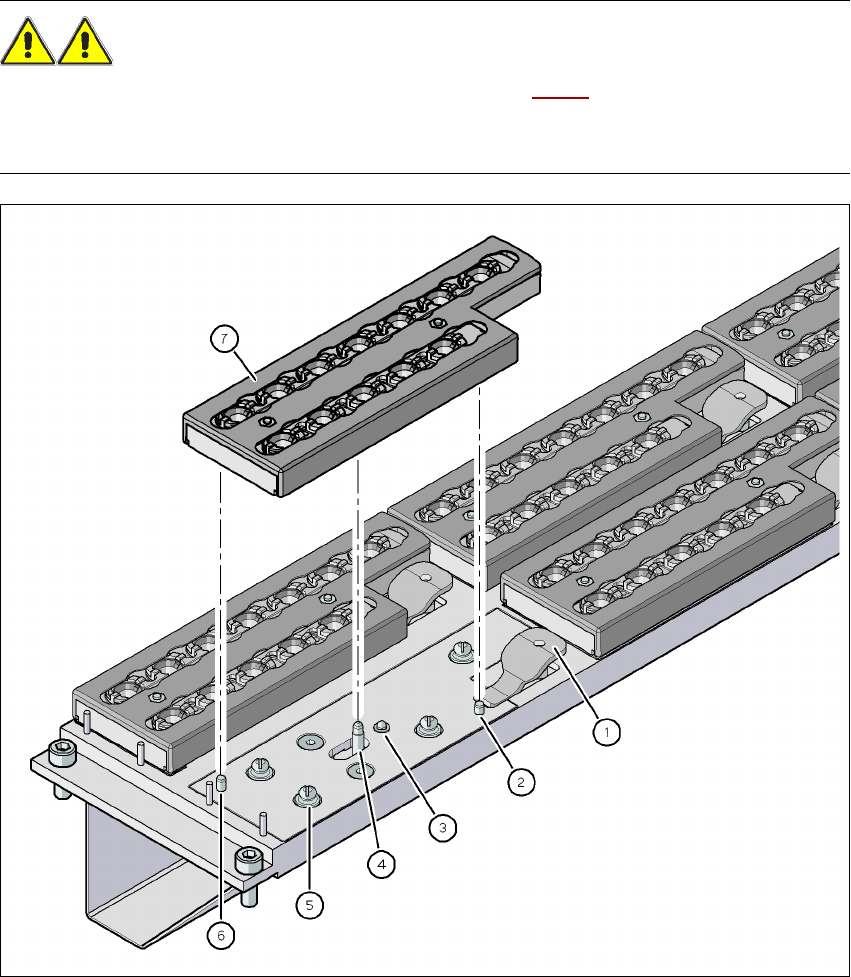

Fig. 6.1 - 7 Trocador de bocais para a SpeedStar - trocar carregador
(1) Alavanca para levantar o carregador
(2) Pino cilíndrico; encaixa no furo do carregador
(3) Pino de mola para soltar o microinterruptor
(4) Cavilha do mecanismo de empurrar, atrapalha a chapa de bloqueio
(5) Esfera do botão de pressão
(6) Pino cilíndrico; encaixa no furo oblongo do carregador
(7) Chapa de bloqueio na posição "carregador bloqueado"
Extensões da estação Manual do usuário SIPLACE Série X
Trocador de bocais A partir da versão de software SR.70x.xx Edição 01/2011
360
NOTA 6
– Desloque a chapa de bloqueio na posição "carregador bloqueado".
– Antes da colocação, regule o carregador para que os pinos de centrar (Pos. 2 e 6 na Fig.
6.1 - 7, página 359) possam entrar no furo de centrar e no furo oblongo.
→ Coloque o carregador sobre a esfera do botão de pressão (Pos. 5 na Fig. 6.1 - 7
, página 359).
→ Carregue no carregador equilibradamente para baixo para que as esferas do botão de pres-
são encaixem equilibradamente em todos os botões de pressão.
6.1.1.10 Reconhecimento da localização
Cada carregador do trocador de bocais possui duas marcas de ajuste, sendo uma para determi-
nar a posição e outra para determinar a posição angular.
6

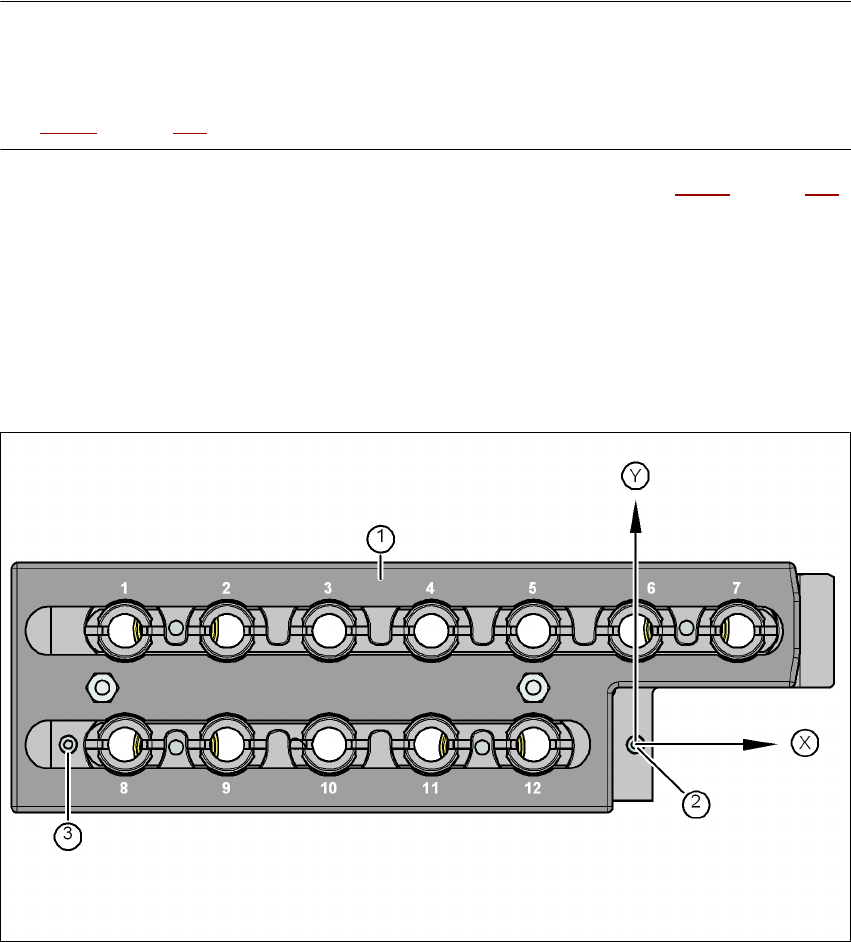

Fig. 6.1 - 8 Carregador de bocais - numeração das garagens, marcas para determinar a posição e a posição angu-
lar
(1) Chapa de bloqueio na posição "Carregador aberto"
(2) Marca de ajuste para determinação da posição
(3) Marca de ajuste para determinação a posição angular
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Trocador de bocais
361
6.1.1.11 Trocador de bocais "Série 2" para a SpeedStar
Nº do artigo 00119716-xx Trocador de bocais 2, série X, C&P20
O trocador de pipetas da "Série 2" pode ser instalado nas localidades seguintes:
Máquina automática X4:Localidades 1, 2, 3 e 4 (veja a Fig. 6.1 - 3
, página 354)
Máquina automática X3:Localidades 1, 3 e 4 (veja a Fig. 6.1 - 4
, página 355)
Máquina automática X2:Localidades 1 e 3 (veja a Fig. 6.1 - 5
, página 356)
O pacote de montagem posterior contém um conjunto de montagem além do trocador de bocais.
6

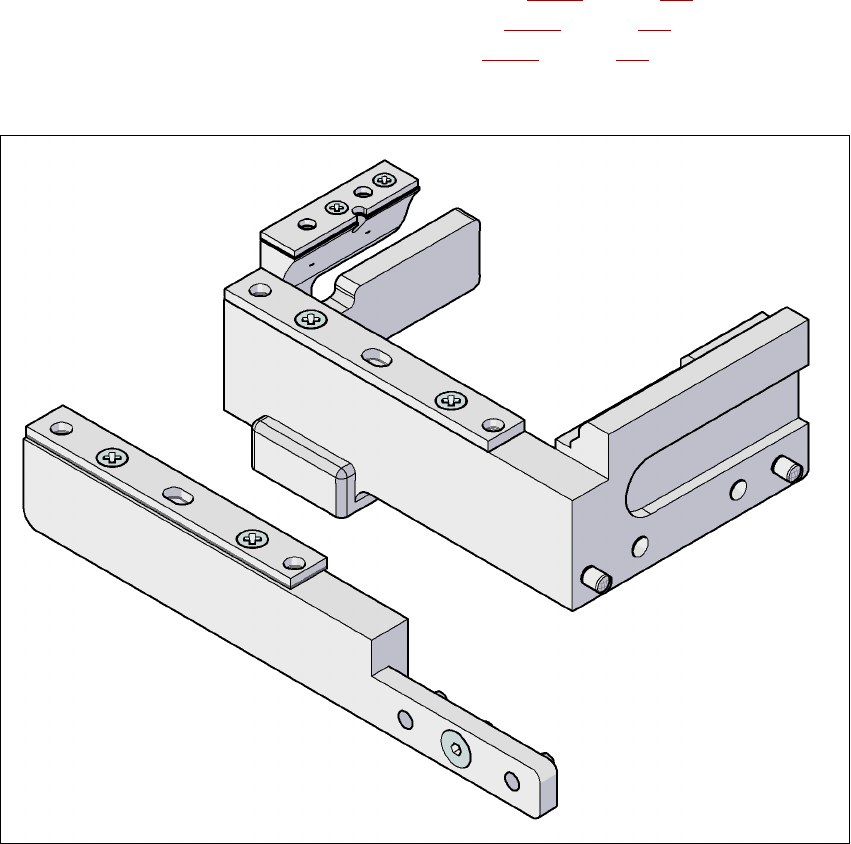

Fig. 6.1 - 9 Conjunto de montagem para o trocador de bocais da "Série 2"
