Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
228
4.3.3 Ferramentas e meios de auxiliares
Para regular a altura da máquina automática é preciso dispor das ferramentas e dos meios auxi-
liares seguintes:
– Chave de boca nº 36, nº do artigo 00096286-01
Abertura da chave 36 para os parafusos de ajuste M24x2x120 para o ajuste da altura dos
pés da máquina 4
– Chaves de gancho de 135 - 145 para regular os pés médios da máquina
Nº do artigo 00376519-xx 4
– Chave de uma boca de abertura 65, nº do artigo 00353827-01
Chave de boca 65 para a contraporca hexagonal M24 no pé central da máquina 4
– Chave hexagonal de haste, tamanho 10, nº do artigo 00373926-01
para parafusos de sextavado interior M12x80 para fixar as peças distanciadoras dos pés
médios da máquina 4
– Chave hexagonal de haste, tamanho 19, nº do artigo 00373928-01
para parafusos de sextavado interior M24x90 para prender provisoriamente os fixadores
dos quatro pés exteriores da máquina 4
– Chave dinamométrica com haste hexagonal, tamanho 19, binário de aperto de 130 Nm,
para a montagem final dos quatro pés exteriores da máquina
– Empilhador de forquilha
Comprimento da forquilha: mín. 1800 mm 4
Capacidade de carga: mín. 6000 kg 4
Largura da forquilha: veja a Fig. 4.3 - 1
, página 229 4
– Nível de bolha de ar da máquina:precisão 0,02 mm/m
– Sistema de transporte de almofada de ar:SIPLACE HSxx, nº do artigo 00119002-xx
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Instalação da máquina automática
229
4.3.4 Regulação prévia da altura do transporte das PCI
→ Empurre a forquilha do empilhador para baixo da máquina automática como se indica na Fig.
4.3 - 1
.
4
Fig. 4.3 - 1 Superfícies de apoio - forquilha paralela ao sentido de transporte das PCI
(1) Superfícies de apoio para a forquilha do empilhador
ADVERTÊNCIA 4
Antes de levantar a máquina automática, siga necessariamente os pontos seguintes para evitar
danos irreversíveis na máquina automática:
– A forquilha só deve ser aberta o que for necessário para se situar sempre dentro da zona
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
230
entre ambos os pés da máquina (para as superfícies de contato, veja a Fig. 4.3 - 1, página
229
). A distância entre os pés da máquina é de 776 mm e é expressamente PROIBIDO au-
mentar a largura da forquilha de forma a levantar a máquina automática pelas partes laterais
do quadro. Resultaria daí a deformação do quadro da máquina.
→ Ao levantar a máquina automática, a forquilha deve ficar com a carga uniformemente distri-
buída. Uma base rígida entre a forquilha e a máquina automática evita que esta tombe ao
ser levantada. Desta forma, é possível evitar uma carga excessiva sobre os pés da máquina,
o que provocaria a deformação da fixação dos pés da máquina. Recomendamos que uma
segunda pessoa observe o levantamento da máquina automática e garanta que esta não
tombe ao ser levantada pelo empilhador de forquilha.
→ Levante a máquina automática com o empilhador de forquilha cerca de 30 mm. Dessa forma,
evita o risco de ferir os seus pés se os pés da máquina forem descidos inadvertidamente.
A máquina assenta sobre 6 pés.
– 4 pés exteriores da máquina (Pos. 1 na Fig. 4.3 - 3
, página 231)
Os pés exteriores da máquina existem em duas formas de realização: 4
– pé exterior da máquina para a altura de transporte da PCI de 830 mm, comprimento 369
mm,
nº do artigo 03041008-01 (Pos. 1 na Fig. 4.3 - 2
)
– pé exterior da máquina para as alturas de transporte da PCI de 900, 930 e 950 mm,
comprimento 439 mm, nº do artigo 03000890-02 (Pos. 2 na Fig. 4.3 - 2
)
– 2 pés médios da máquina (Pos. 2 na Fig. 4.3 - 3
, página 231) com 2 peças distanciadoras
(Pos. 3 e Pos. 4 na Fig. 4.3 - 3
, página 231) para regular a altura, se necessário.
4

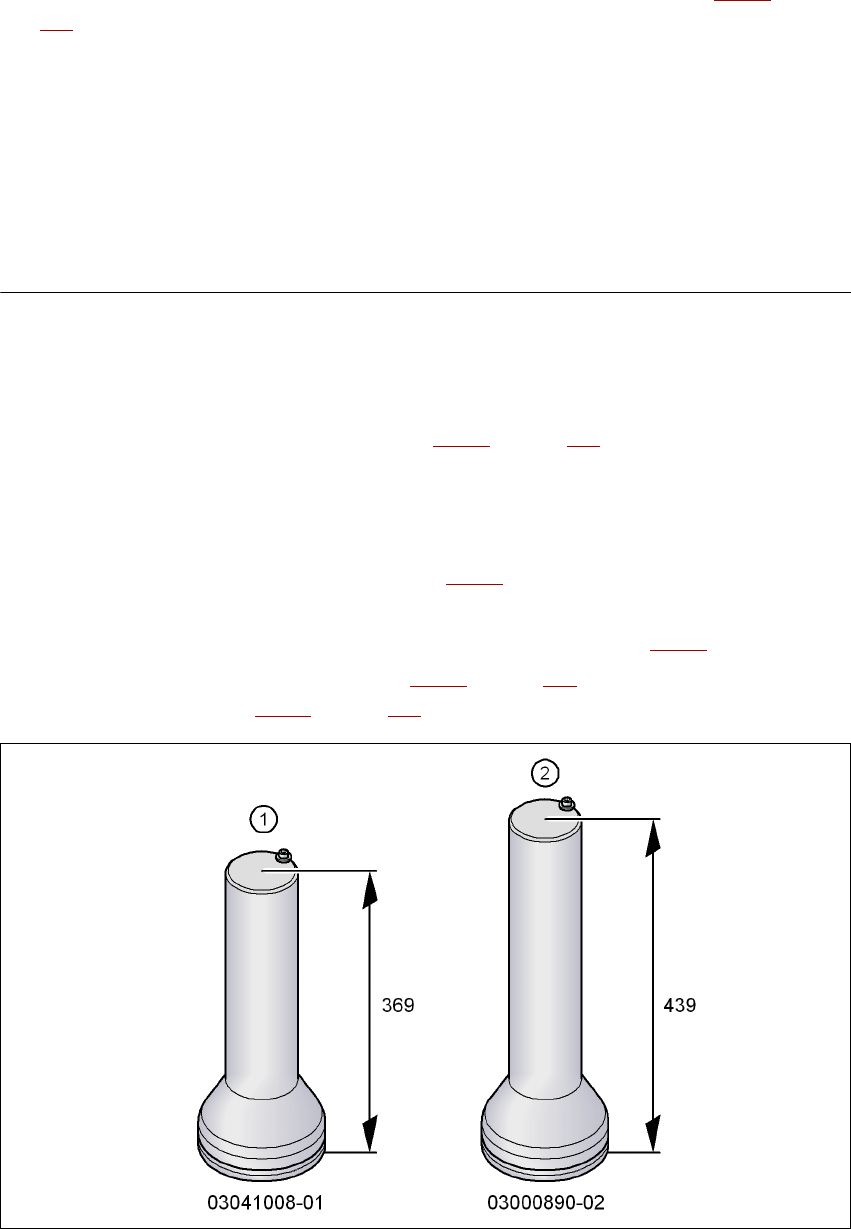

Fig. 4.3 - 2 Pés exteriores da máquina - duas execuções (dimensões em milímetros)
