00196508-02_UM_X-Serie_SR705_PT.pdf - 第274页
Montagem e arranque Manual do usuário SIPLACE Série X Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011 274 4.3.16.5 Distâncias entre os pés da máquina e o transporte Qua d Lane 4 4…
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Instalação da máquina automática
273
4.3.16.4 Distâncias entre os pés da máquina e a aresta fixa esquerda do transporte duplo
da PCI
4
Fig. 4.3 - 26 Distâncias entre os pés da máquina e a aresta fixa esquerda do transporte duplo
da PCI em milímetros - largura de transporte padrão
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
274
4.3.16.5 Distâncias entre os pés da máquina e o transporte Quad Lane
4
4
4
4
Fig. 4.3 - 27 Distâncias entre os pés da máquina e o transporte Quad Lane em milímetros -
arestas fixas de transporte exteriores, distância de 535 mm
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Instalação da máquina automática
275

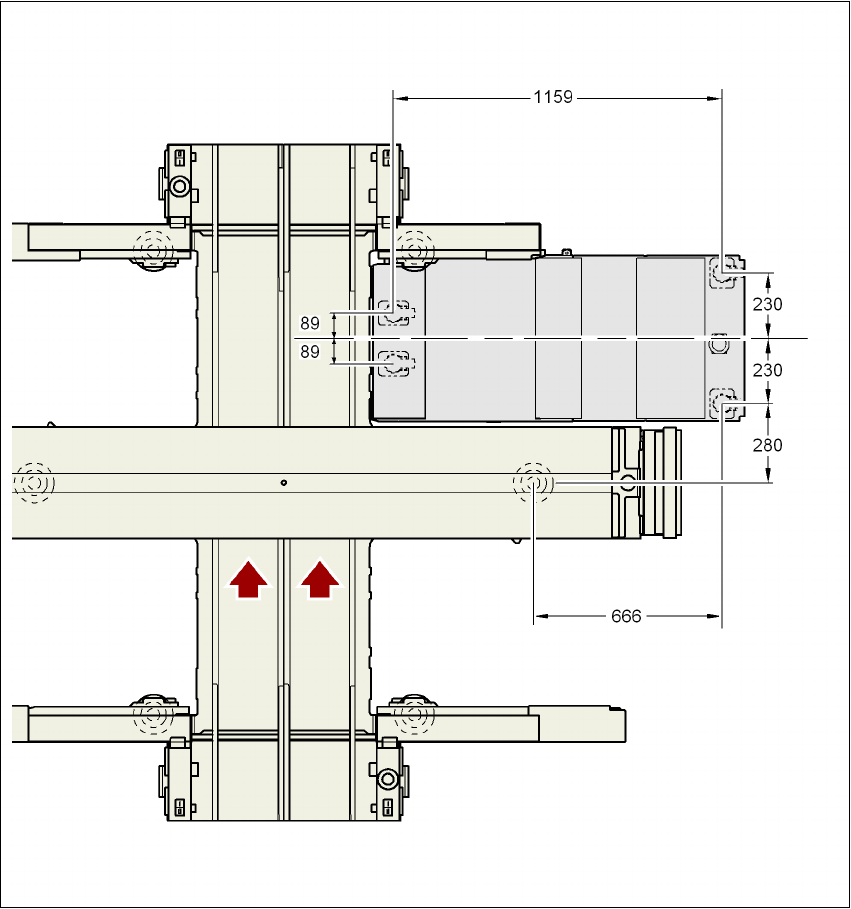

4.3.16.6 Distâncias entre os pés da máquina e o trocador de bandejas matricial
4
4
4
4
Fig. 4.3 - 28 Distâncias entre os pés da máquina e o trocador de bandejas matricial em milímetros
