Manual do usuário SIPLACE Série X Trabalhos na máquina A partir da versão de software SR.70x.xx Informações de alarme e ajuda on-line Edição 01/2011 313 5.6.1 Apresent ar informações relativas ao alarme atual Para visual…
Trabalhos na máquina Manual do usuário SIPLACE Série X
Informações de alarme e ajuda on-line A partir da versão de software SR.70x.xx
Edição 01/2011
312
5.6 Informações de alarme e ajuda on-line
Se durante o trabalho na máquina automática ocorrerem alarmes, o aviso de alarme será apre-
sentado a vermelho no campo de estado do comando do programa. O símbolo para a Informa-
ção de alarme encontra-se ativo.
O botão vermelho destacado na barra de ícones sinaliza que é necessária uma intervenção por
parte do operador.
5

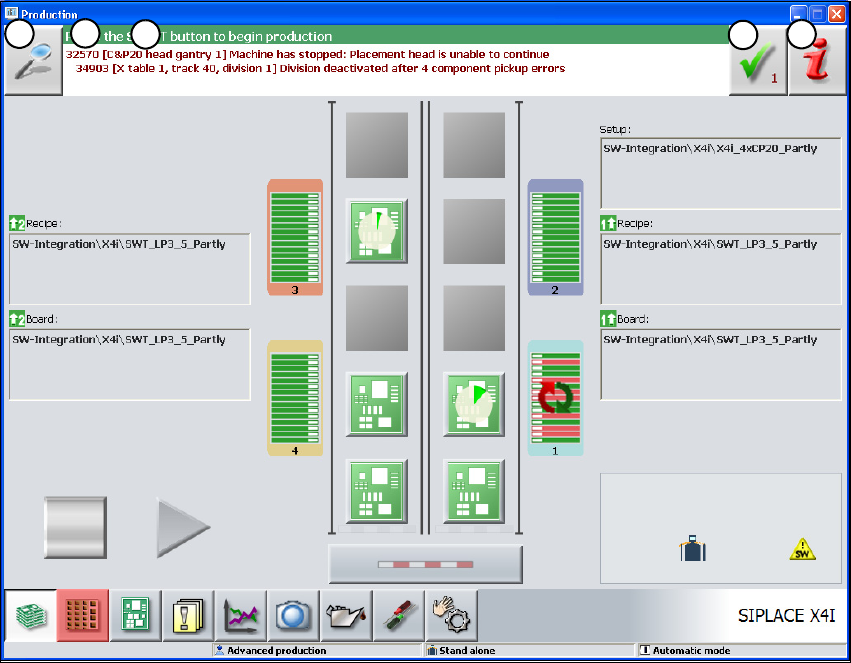

Fig. 5.6 - 1 Vista "Produção" com aviso de alarme (no exemplo, a SIPLACE X4I)
(1) Número de alarme
(2) Aviso de alarme: breve informação relativa ao alarme
(3) Símbolo "Detalhes": para acessar informações detalhadas (por exemplo a fonte do erro, hora
da ocorrência)
(4) Símbolo "Reconhecer o alarme": para apagar a indicação do alarme
(5) Símbolo "Informação do alarme": para acessar a ajuda relativamente ao alarme atual
1
2
3
4
5
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx Informações de alarme e ajuda on-line
Edição 01/2011
313
5.6.1 Apresentar informações relativas ao alarme atual
Para visualizar informações relativas ao alarme atual, poderá acessar, clicando no símbolo ,
o sistema de ajuda do computador da estação. É aberta a janela principal do sistema de ajuda
com as informações do alarme. As informações referem-se ao alarme apresentado atualmente,
a partir do qual foi acionada a ajuda.
Depois de ter sido corrigida a causa de um alarme e essa correção ter sido automaticamente de-
terminada pela máquina, o alarme é automaticamente apagado do campo de estado.
Se a resolução não for automaticamente reconhecida o alarme pode ser manualmente apagado
do campo de estado.
Para tal clique no símbolo O aviso de alarme deixa de aparecer no campo de estado.
5.6.2 Apresentar informações relativas ao alarme selecionado
Na barra de ícones clique sobre o botão (1).
Serão listados todos os alarmes ocorridos.
Clique no botão "Apresentar o registros dos aviso" (2).
Clique na árvore de menus da lista de alarmes (3) para abrir os aviso detalhados de alarmes.
. 5

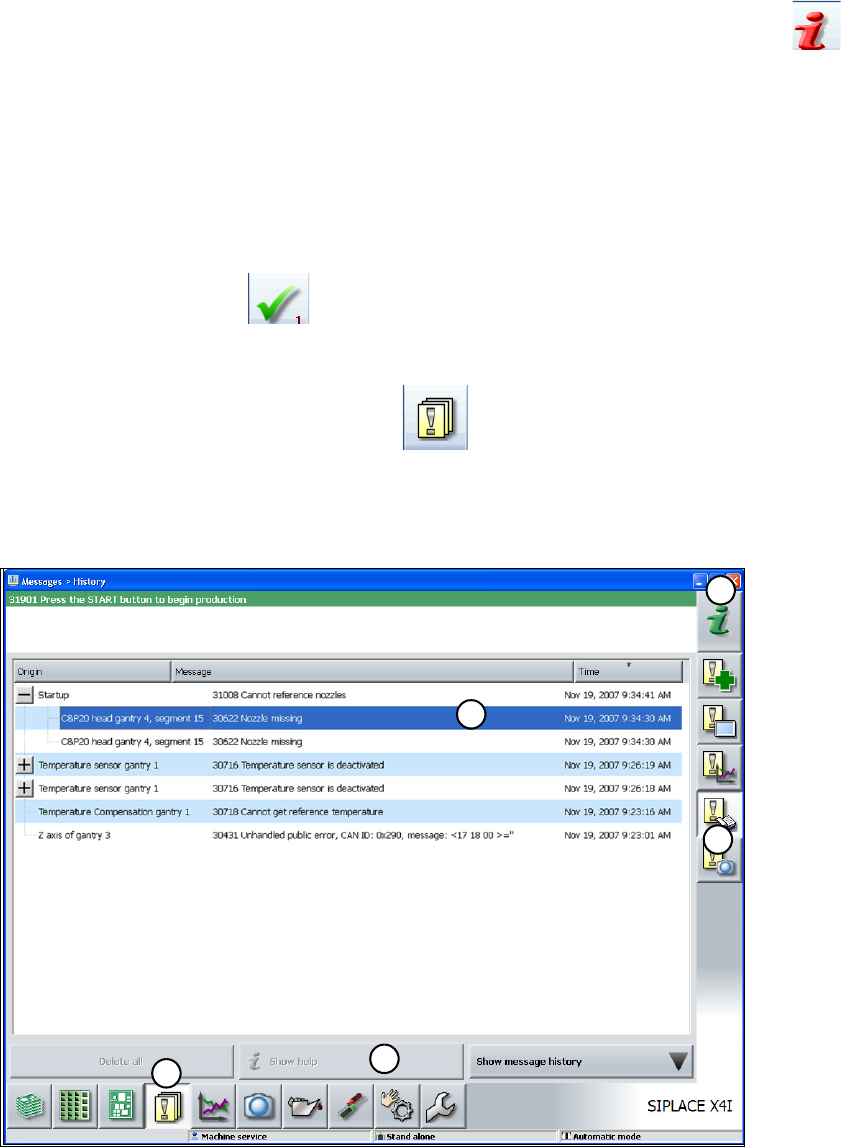

Fig. 5.6 - 2 Exemplo: Lista de alarmes (no exemplo, a SIPLACE X4I)
1
2
3
4
5
Trabalhos na máquina Manual do usuário SIPLACE Série X
Informações de alarme e ajuda on-line A partir da versão de software SR.70x.xx
Edição 01/2011
314
Selecione na lista de alarmes a indicação de alarme sobre a qual pretende receber as infor-
mações.
Clique no botão "Mostrar ajuda" (4) para mostrar as informações.
As informações de alarme relativas a outros alarme podem ser procuradas e apresentadas no
índice do sistema de ajuda (5) com indicação do número de alarme.
5.6.3 Significado das cores nas informações dos alarmes na ajuda on-line
5
5.6.4 Ajuda on-line sensível ao contexto
Para visualizar informações relativas à vista atual, poderá acessar, clicando no símbolo , o
sistema de ajuda do computador da estação. É aberta a janela principal do sistema de ajuda
com as informações do alarme. As informações referem-se à vista apresentada atualmente, a
partir do qual foi acionada a ajuda. Através do conteúdo, do índice e da função de busca poderá
ter acesso a todos os conteúdos da ajuda on-line.
Marcação de texto Significação
Texto vermelho Número e aviso de alarme
Texto preto Causa(s) possível(eis) do alarme
Texto verde Instruções para a resolução do alarme
Texto azul sublinhado Pedido de informações adicionais
