Trabalhos na máquina Manual do usuário SIPLACE Série X Faça uma passagem de controle A partir da versão de softwar e SR.70x.xx Edição 01/2011 324 NOT A 5 Nunca rasgue a folha de cobertura. Isso po de provocar problemas n…
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx Faça uma passagem de controle
Edição 01/2011
323
5.9 Faça uma passagem de controle
5.9.1 Controlar os alimentadores X
5
Fig. 5.9 - 1 Controlar os alimentadores X
(1) Tampa
(2) Lâmina
(3) Indicação de estado
(4) Indicação LCD
5
→ Verifique se o contentor de folha do alimentador de fita X está cheio. Para isso, abra a tampa
(Pos. 1). Puxe a folha de cobertura para fora e corte a mesma com uma tesoura ou na lâmina
integrada (Pos. 2) para alimentadores de fita X de 8 e 12 mm.
Trabalhos na máquina Manual do usuário SIPLACE Série X
Faça uma passagem de controle A partir da versão de software SR.70x.xx
Edição 01/2011
324
NOTA 5
Nunca rasgue a folha de cobertura. Isso pode provocar problemas na distribuição de folha
de cobertura. Nos alimentadores de fita X de 8 e 12 mm há uma lâmina (Pos. 2) integrada
para a separação fácil da folha.
→ Verifique os indicadores de estado de várias cores (Pos. 3 na Fig. 5.9 - 1
, página 323).
– Se acender com cor verde, o alimentador está pronto a funcionar.
– Se acender com cor laranja, há um aviso. O texto do aviso aparece na indicação LCD
(Pos. 4 na Fig. 5.9 - 1
, página 323).
– Se a indicação de estado acender com cor vermelha, há um mau funcionamento. A men-
sagem de erro aparece na indicação LCD (Pos. 3 na Fig. 5.9 - 1
, página 323).
Na Seção 5.11
, página 337 há uma lista das indicações de LCD e de estado no painel
de comando. 5
Se a indicação de estado estiver desligada, a causa pode ser uma das seguintes: 5
– O alimentador não está na preparação atual.
– O alimentador está avariado.
– O alimentador está desativado (p.ex. devido a falha de ar comprimido).
5.9.2 Atar as fitas com a devida antecedência
NOTA:
Ate as fitas com a devida antecedência para que os alimentadores não esvaziem completa-
mente. o que provocaria a tempos de paragem mais longos.
No entanto, também não deve atar as fitas com demasiada antecedência porque se depois
de as atar enrolar o fim da embalagem anterior no novo rolo, pode acontecer que o rolo da
nova fita fique demasiado cheio, a fita desliza do rolo e fica enrodilhado. Haveria assim no-
vamente erros de desenrolamento e tempos de paragem mais longos. 5
5.9.3 Verificação dos apoios das PCI
→ Verifique a posição do apoio magnético das PCI na mesa de elevatória:
– Atenção: Os apoios das PCI não podem colidir com componentes no lado de baixo.
– Além disso, é preciso evitar que os apoios das PCI colidam com os flancos do transporte
da PCI.
– Utilize apenas os apoios das PCI conforme se descreve na Seção 6.13
, página 420.
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx Faça uma passagem de controle
Edição 01/2011
325
5.9.4 Suporte para a bobina de fita suplementar
5

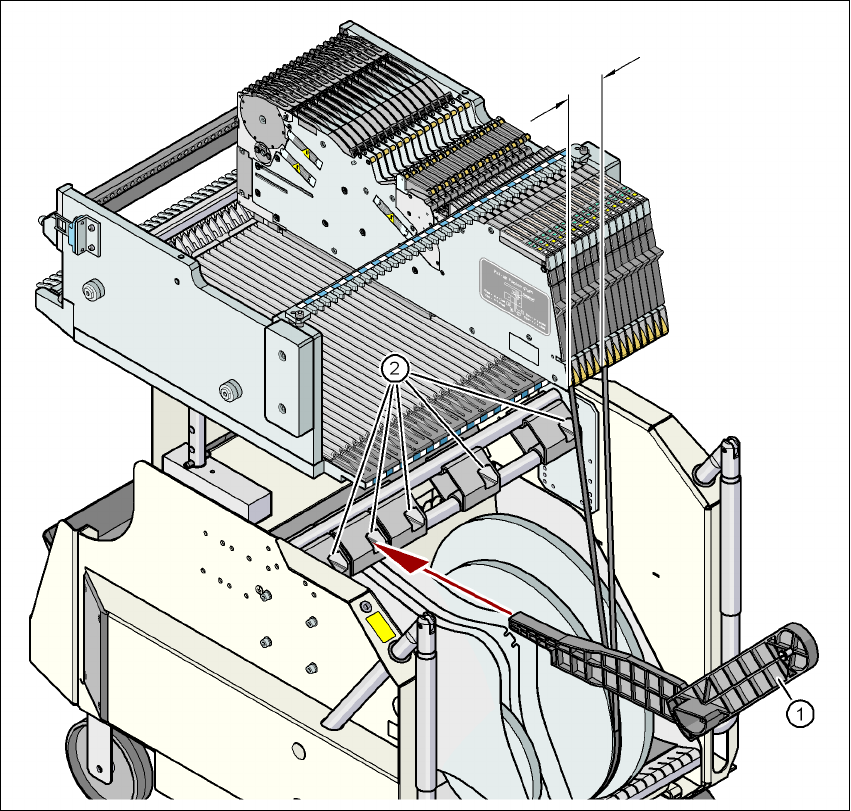

Fig. 5.9 - 2 Suporte para a bobina de fita suplementar
(1) Suporte para bobinas de fita suplementares, nº do artigo 00141217-xx
(2) Alojamento para o suporte
5
Alimentadores de Série X podem trabalhar com fitas sem problemas se a deslocação lateral entre
o alimentador e a bobina de fita não for superior a 60 mm. Se em resultado de uma preparação
dada previamente não puder ser mantida a deslocação máxima permitida, recomendamos a uti-
lização de um suporte para uma bobina suplementar de fita (Pos. 1). Encaixe simplesmente o su-
porte no alojamento (Pos. 2) e empurre até que a deslocação seja inferior à máxima permitida de
60 mm. O carro de componentes tem 5 alojamentos no total. Cada suporte de bobina de fita pode
receber 2 bobinas de fita, o que permite posicionar até dez bobinas de 15" (381 mm) por cima do
contentor de fita.
máx. 60 mm
