Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Vista geral dos módulos
121
3.4.3 Vista geral dos módulos SIPLACE X3
3

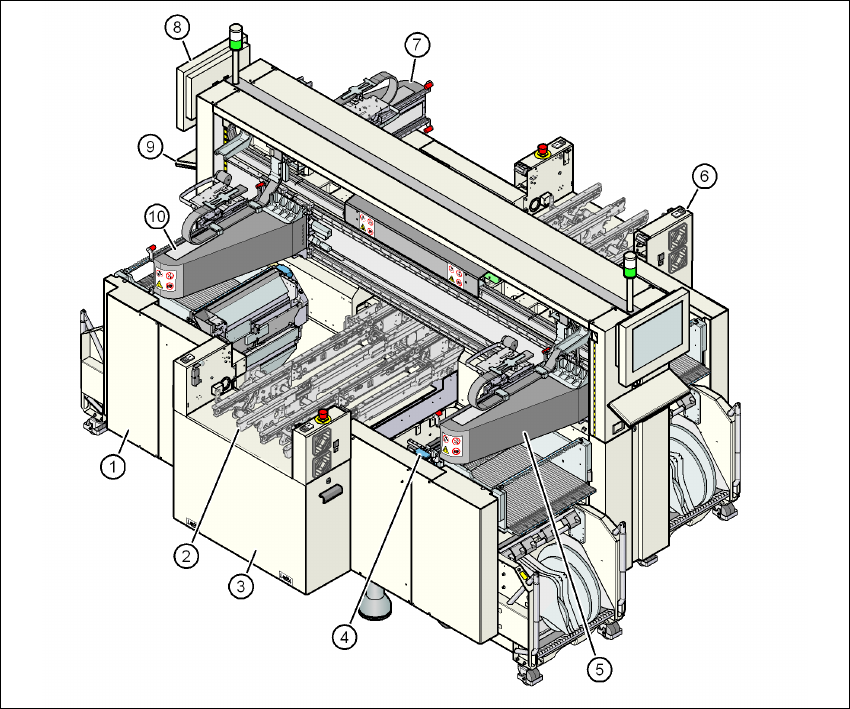

Fig. 3.4 - 3 Máquina automática X3 - vista geral dos módulos
(1) Quadro da máquina
(2) Transporte das PCI (transporte duplo flexível)
(3) Bloco lateral no lado de entrada das PCI
(4) Dispositivo de alimentação de carro de componentes, dispositivo de corte de fita, canal de
guia da embalagem (4x)
(5) Portal 1 com cabeça de montar
(6) Bloco lateral no lado de saída das PCI
(7) Portal 3 com cabeça de montar
(8) Monitor (2x)
(9) Teclado (2x)
(10) Portal 4 com cabeça de montar
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Vista geral dos módulos A partir da versão de software SR.70x.xx Edição 01/2011
122
3.4.4 Vista geral dos módulos SIPLACE X2
3
Fig. 3.4 - 4 Máquina automática X2 - vista geral dos módulos
(1) Quadro da máquina
(2) Transporte das PCI (transporte duplo flexível)
(3) Bloco lateral no lado de entrada das PCI
(4) Dispositivo de alimentação de carro de componentes, dispositivo de corte de fita, canal de
guia da embalagem (4x)
(5) Portal 1 com cabeça de montar
(6) Bloco lateral no lado de saída das PCI
(7) Portal 3 com cabeça de montar
(8) Monitor (2x)
(9) Teclado (2x)
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Cabeça de montar
123
3.5 Cabeça de montar
3.5.1 SIPLACE SpeedStar para montagem a alta velocidade
3
Fig. 3.5 - 1 SIPLACE SpeedStar - Grupos funcionais parte 1
(1) Acionamento DP, 20 acionamentos
(2) Placa "circuito de retenção do sensor de vácuo"
(3) Conexão de ar comprimido para 20 injetores Venturi do circuito de recolha/montagem e re-
tenção
(4) Tubo para saída do ar da válvula de regulação da pressão (7)
(5) Cilindro de reposição
(6) Motor Z (motor linear)
(7) Válvula de regulação da pressão
