Manual do usuário SIPLACE Série X D ados técnicos da máquina automática A partir da versão de software SR.70x.xx Edição 01 /2011 Alimentadores X 189 3.9.4.2 Adapt ador do alimentador p ara a série X com aliment ador long…
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Alimentadores X A partir da versão de software SR.70x.xx Edição 01/2011
188
3.9.4 Adaptador de módulos para a série X
Nº. de artigo 00141305-xx Adaptador alimentadores da série X
Nº. de artigo 00141308-xx Placa adaptadora para Reject Conveyor
Nº. de artigo 00141310-xx Placa adaptadora para Label Presenter da SIPLACE
3
A gama de alimentadores X foi aumentada em alimentadores longitudinais por vibração, Label
Presenter e Reject Conveyor (módulo de eliminação). Com um adaptador é possível converter
alimentadores longitudinais por vibração S, Label Presenter e Reject Conveyor para a utilização
em carros de componentes da série X. Além de mecânica, o adaptador também possui uma fun-
cionalidade eletrônica. Este transforma os sinais de comunicação do alimentador S em sinais
alargados do protocolo de série X. Além disso foram implementadas funções adicionais como a
de identificação do alimentador.
NOTA 3
Os alimentadores longitudinais por vibração S, Label Presenter e Reject Conveyor não podem
ser equipados em carros de componentes se estes se encontrarem no alcance de acesso de
uma SpeedStar (C&P20).
3.9.4.1 Adaptador do alimentador para a série X com Label Presenter
3

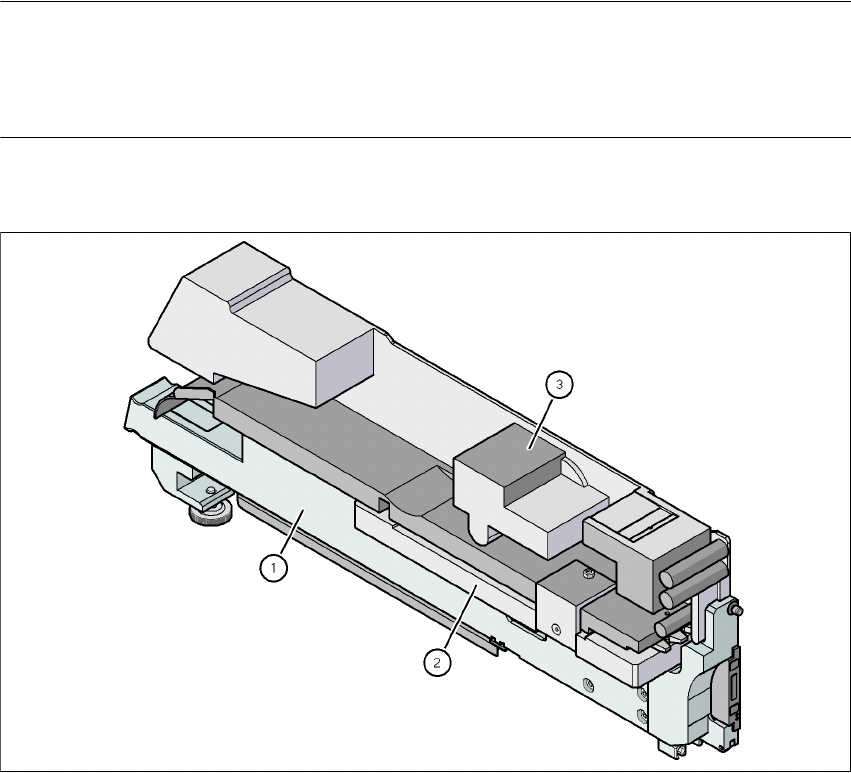

Fig. 3.9 - 14 Adaptador do alimentador para a série X com Label Presenter (Apresentador de etiquetas)
(1) Adaptador alimentadores da série X (nº do artigo 00141305-xx)
(2) Placa adaptadora para Label Presenter da SIPLACE (Nº. de artigo 00141310-xx)
(3) Label Presenter
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Alimentadores X
189
3.9.4.2 Adaptador do alimentador para a série X com alimentador longitudinal
por vibração
NOTA 3
Ao conteúdo do adaptador para os alimentadores da série X junta-se ainda uma placa adapta-
dora:
– Para componentes com alturas até 16,5 mm deve se colocar a placa adaptadora.
– Componentes com alturas entre os 16,5 mm e os 25 mm são processados sem placa
adaptadora.
3
Fig. 3.9 - 15 Adaptador do alimentador para a série X com alimentador longitudinal por vibração
(1) Adaptador alimentadores da série X (nº do artigo 00141305-xx)
(2) Placa adaptadora 16,5 mm (incluída no conteúdo)
(3) Alimentador longitudinal por vibração, tipo 3 (nº do artigo 00142031-xx)
3
Largura 34,4 mm
Trilhas por alimentador 1, 2 ou 3 3
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Alimentadores X A partir da versão de software SR.70x.xx Edição 01/2011
190
Localidades dos alimentadores ocupadas 3 3
Reserva de componentes Por carregador de barras máx. 150 peças, 3
segundo o comprimento do componente 3
Dados específicos para carregador de barras 9,5 mm de largura / 3 peças 3
15 mm de largura / 2 peças 3
> 15 mm de largura / 1 peça 3
30 mm de largura / 1 peça 3
Tempo de vibração Com SIPLACE Pro regulável de 400 até
mais de 1.000 mseg 3
3.9.4.3 Adaptador de alimentador para a série X com Reject Conveyor
(módulo de eliminação)
3
Fig. 3.9 - 16 Adaptador de alimentador para a série X com Reject Conveyor
(1) Adaptador alimentadores da série X (nº do artigo 00141305-xx)
(2) Placa adaptadora para Reject Conveyor (Nº. de artigo 00141308-xx)
(3) Reject Conveyor (módulo de eliminação)
