Trabalhos na máquina Manual do usuário SIPLACE Série X O comando do programa A partir da versão de software SR.70x.xx Edição 01/2011 310 Será abert a a vist a seguinte: 5 Fig. 5.5 - 4 Comando do programa na vista "T…
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx O comando do programa
Edição 01/2011
309
5

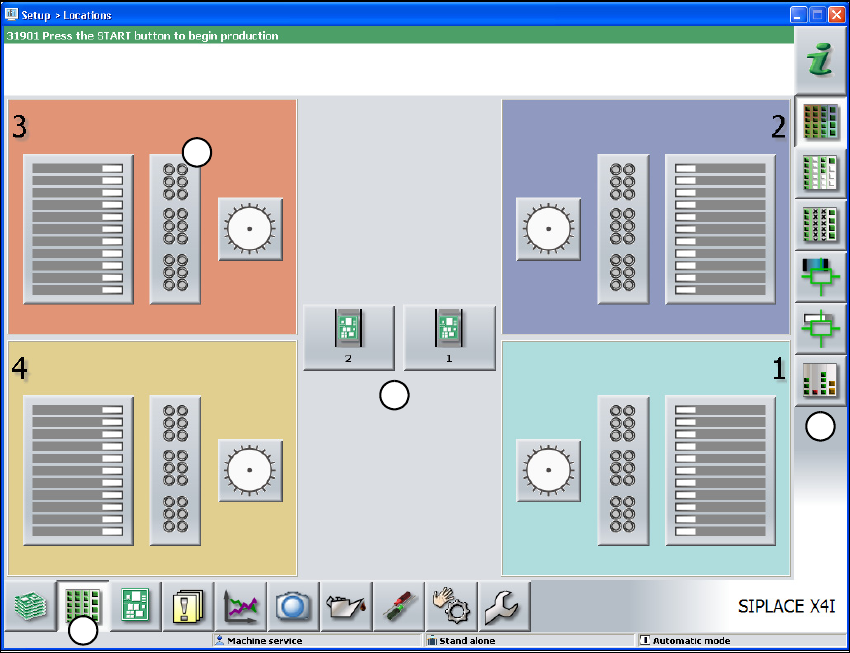

Fig. 5.5 - 3 Comendo do programa na vista "Alimentadores, componentes e bocais"
(como exemplo, a SIPLACE X4I)
(1) Barra de ícones (Botão "Alimentadores, componentes e bocais")
(2) Barra de ícones vertical da vista "Alimentadores, componentes e bocais"
(3) Zona de processamento com 4 portais
(4) Botão para troca de bocais no portal 3
Clique por exemplo sobre a troca de bocais no portal 3 (botão 4), para verificar a configura-
ção dos bocais.
1
2
3
4
Trabalhos na máquina Manual do usuário SIPLACE Série X
O comando do programa A partir da versão de software SR.70x.xx
Edição 01/2011
310
Será aberta a vista seguinte:
5
Fig. 5.5 - 4 Comando do programa na vista "Trocador de bocais" (no exemplo, a SIPLACE X4I)
(1) Barra de ícones vertical "Trocador de bocais"
(2) Zona de processamento "Trocador de bocais"
(3) Botão "Um nível acima", para voltar à vista anterior (aqui: vista "Alimentadores, componentes
e bocais", ver figura anterior)
(4) Botões para a comutação direta para outro portal
(5) Botão para a comutação direta para a "Configuração da cabeça"
5.5.5 Configurações
Na vista "Configurações" poderá alterar as diversas configurações do utilizador, opções de sof-
tware e opções das máquinas.
Na barra de ícones clique sobre "Configurações" .
Do lado direito é apresentada uma barra de ícones adicional. Na tabela seguinte encontram-se
brevemente descritos os símbolos e as configurações.
1
5
2
3
4
Símbolo Configurações Descrição
Configurações da
máquina
Apenas para "Produção avançada", "Assistência do cliente" ou "Assistên-
cia SIPLACE".
Configuração do tipo de operação e opções (por exemplo opções de
funcionamento).
Desconectar a máquina
Mudança para o sistema operativo.
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx O comando do programa
Edição 01/2011
311
5.5.6 Operação orientada para a aplicação, com marcações a cores
No comando do programa é possível assinalar símbolos, botões e vistas com determinadas co-
res. As diferentes sinalizações coloridas possibilitam ver imediatamente, por exemplo, quando
existe a necessidade de intervenção do operador ou quando existem avisos.
No software da estação são usadas as seguintes marcações coloridas:
5
Configurações do
utilizador
Configuração do nível de operação (ver seção 5.3.3, página300).
Definição do Idioma. Como padrão poderá selecionar "Alemão" ou "In-
glês". Terá ainda à sua disposição um Cd de idiomas para a instalação de
idiomas adicionais opcionais.
Poderá configurar opções adicionais a partir do nível de operação "Pro-
dução avançada".
Opções da máqui-
na
No nível de operação "Produção" não é possível a alteração de opções.
Configuração de opções da máquina.
Opções de software Apenas para "Assistência do cliente" ou "Assistência SIPLACE".
Podem se ativar aqui diferentes funções de teste.
Vista geral dos sis-
temas externos in-
terligados
Indicação de todos os sistemas externos ligados (por exemplo o OIS,
SetupCenter). Indicação do estado de ligação e da memória usada, ou
eliminação dos sistemas ligados.
Símbolo Configurações Descrição
Cor Estado Significação
Vermelho Alarme Necessária a intervenção do operador.
Apenas na vista "Alimentadores, componente e bocais".
Cor laranja Aviso Existe uma nota para o operador.
Não é necessária, no entanto, uma intervenção imediata do opera-
dor.
Apenas na vista "Alimentadores, componente e bocais".
Verde em processamen-
to
A máquina encontra-se controlada com os símbolos os botões,
apresentando um bom estado operacional.
Apenas nas vistas "Produção", "Alimentadores, componentes e bo-
cais", "Placa de circuito impresso", "Verificar sensores e funções" e
"Assistência".
Verde intermi-
tente
À espera da placa
de circuito impres-
so
Substitui o estado "Busy" (ocupado) se a máquina estiver pronta no
modo de operação mas não estiver produzindo devido ao fato de não
ter qualquer placa de circuito impresso.
Coloque uma placa de circuito impresso.
Apenas na vista "Produção".
