4.3.20 Remover os agentes anti-corrosivos das guias
Para a entrega, as máquinas automáticas foram tratadas com um agente anti-corrosivo.
CUIDADO 4
– Portanto, remova os anti-corrosivos de todos os eixos e mancais quando acionar pela pri-
meira vez os eixos da máquina aquando da colocação em funcionamento.
– Lubrifique todos os eixos e mancais com o lubrificante indicado no manual de manutenção.
Se o agente anti-corrosivo se misturar com o lubrificante dos eixos, isso poderá levar a uma re-
dução considerável do tempo de vida dos mancais e das guias.
CUIDADO 4
Aquando da limpeza das guias e das escalas de medida não pode, de forma alguma, deixar que
se introduza álcool no carro das guias. O álcool poderá destruir o lubrificante dos rolamentos
carro das guias.
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Adaptação do carro de componentes à altura de transporte das PCI
283
4.4 Adaptação do carro de componentes à altura de
transporte das PCI
O carro de componentes para os alimentadores pode ser regulado com poucas operações para
as seguintes alturas de transporte de PCI:
830 mm ± 15 mm
900 mm ± 15 mm
930 mm ± 15 mm (altura standard)
950 mm ± 15 mm (altura SMEMA) 4
4

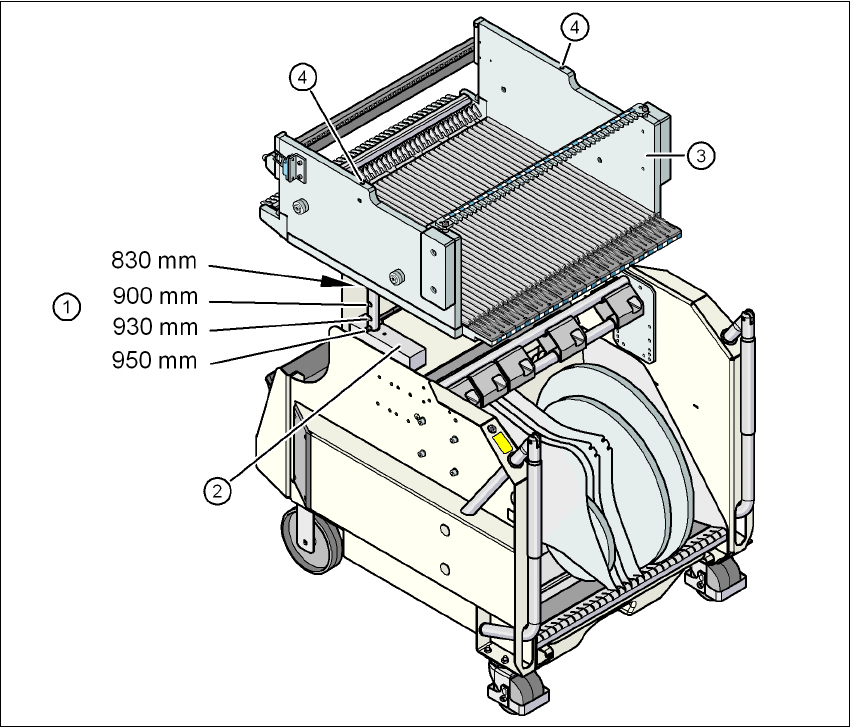

Fig. 4.4 - 1 Carro de componentes (SIPLACE Série X) com altura de transporte de PCI de 950 mm
(1) Furos para as alturas de transporte de PCI 900, 930 e 950 mm nas colunas de guia.
Para a altura de transporte de 830 mm, a mesa de componentes assenta no calço (2).
(2) Calço
(3) Mesa de componentes
(4) Furos M8 para fixar a ajuda para a montagem
Montagem e arranque Manual do usuário SIPLACE Série X
Adaptação do carro de componentes à altura de transporte das PCI A partir da versão de software SR.70x.xx Edição 01/2011
284
4.4.1 Advertências
ADVERTÊNCIA 4
A altura dos carros de componentes só pode ser alterada por técnicos da ASM Assembly Sys-
tems ou por pessoas devidamente certificadas.
→ Para isso, têm de ser respeitadas as regras em vigor para a prevenção de acidentes.
→ Retire todos os alimentadores da mesa de componentes se quiser regular a altura da mesa
de componentes.
4.4.2 Ferramentas e meios de auxiliares
Para regular a altura da máquina automática é preciso dispor das ferramentas e dos meios auxi-
liares seguintes:
–Martelo
– Punção, 8 mm
– Ajuda para montagem (nº do artigo 03015976-xx)
– Dispositivo para elevar a mesa do carro de componentes com a capacidade mínima de 80 kg
4.4.3 Alteração da altura do carro de componentes
ADVERTÊNCIA 4
→ Retire todos os alimentadores da mesa de componentes.
→ Para regular a altura, monte a ajuda para montagem na mesa de componentes. Ela evita a
deformação da mesa de montagem se a mesa tiver de ser subida ou descida.
→ Fixe a ajuda para montagem (Pos. 1 na Fig. 4.4 - 2
, página 285) com ambos os parafusos
de sextavado interior M8 x 50 (Pos. 3 na Fig. 4.4 - 2
, página 285) na mesa de componentes
(Pos. 4 na Fig. 4.4 - 2
, página 285).
→ Pendure o gancho do dispositivo de elevação no olhal (Pos. 2 na Fig. 4.4 - 2
, página 285).
→ Levante um pouco a mesa do carro de componentes até que os pinos de aperto espirais
(Pos. 6 na Fig. 4.4 - 2
, página 285) fiquem livres.
→ Com a punção, bata cuidadosamente nos pinos espirais de aperto em ambos os lados até
saírem.
→ Coloque os pinos espirais de aperto nos furos da entrada de transporte de componentes que
pretende (veja a Fig. 4.4 - 1
, página 283).
