6.9.5 Limitações
– O reconhecimentos de pinos ou balls poderá agravar-se se a superfície estiver oxidada ou
for brilhante.
– Não é possível medir os componentes seguintes: PLCC, SOJ, tomadas, chips, Bare Die,
Moulded, Melf, ECV, DPack, CCGA, chapas de proteção, componentes com conexões ape-
nas na parte inferior
6.9.6 Instruções de instalação
Tenha em consideração os pontos seguintes ao instalar o módulo de laser de co-planaridade 3D:
– O módulo laser de co-planaridade 3D apenas pode ser instalado em máquinas automáticas
SIPLACE equipadas com a unidade de eixo A364 e o Box-PC. Não é possível uma conver-
são para máquinas automáticas com a unidade do eixo A363.
– O módulo laser de co-planaridade 3D apenas pode ser operado em conjunto com a
TwinHead ou a High-Force Head.
– O módulo laser de co-planaridade 3D não pode ser preparado se nesta zona de montagem
estiver instalada uma cabeça Collect&Place.
– Em cada máquina automática apenas pode ser instalado um módulo laser de co-planaridade
3D nas seguintes localidades:
Encapsulamentos BGA
Diâmetro mín. de Ball
Distância mín. de Ball
Quantidade mínima de Balls
400 m
800 m
6
Encapsulamentos Gullwing
Largura mín. dos pinos
b
Distância mínima entre pinos
Quantidade mínima de pinos
300 m
500 m
5
Tamanho máximo da ficha 120 x 20 mm²
Ficha (Gullwing)
Largura mín. dos pinos
b
Distância mínima entre pinos
Quantidade mínima de pinos
300 m
500 m
5
Tipo da cabeça de montar TwinHead (TH) ou High-Force Head (HFH)
Classe de proteção de laser
Módulo laser de co-planaridade 3D
Máquina automática de montar
3B
2
a) Pro Ball/pino
b) Para larguras de pinos mais pequenas por favor contate um gestor local de produto
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Módulo laser de co-planaridade 3D
415
6
6.9.7 Computador de análise
Um Box-PC serve de computador de análise. Este é colocado juntamente com o controlador e o
controlador da máquina no lado de entrada.
6

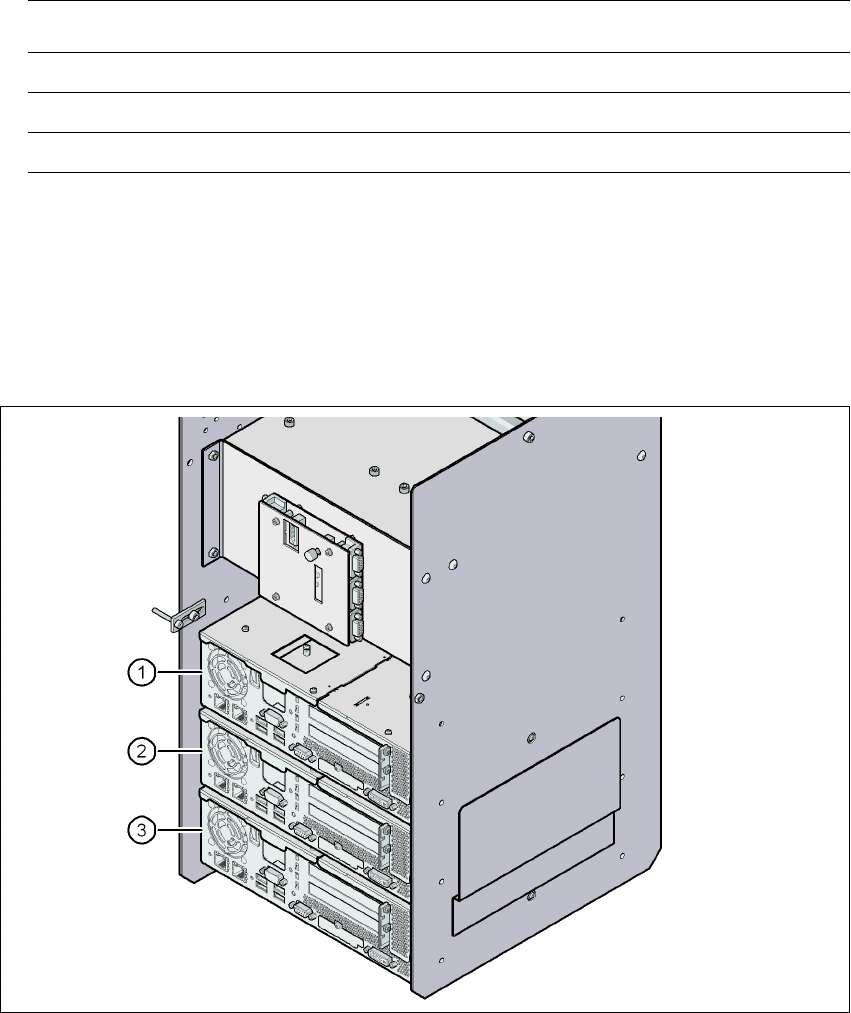

Fig. 6.9 - 4 Box-PC para o módulo laser de co-planaridade 3D
(1) Controlador
(2) Controlador da máquina
(3) Computador de análise do módulo laser de co-planaridade 3D
Máquina automática de montar Localidade
SIPLACE X2 3
SIPLACE X3 3
SIPLACE X4 2 ou 3
Extensões da estação Manual do usuário SIPLACE Série X
Leitor do código de barras da PCI A partir da versão de software SR.70x.xx Edição 01/2011
416
6.10 Leitor do código de barras da PCI
Artigo Nº. 00519881-xx Leitor do código de barras da PCI, 2D, máquina X-/SX
Artigo Nº. 00176112-xx Suporte Data Man X/HS/HF superior
Artigo Nº. 00176113-xx Suporte Data Man X/HS/HF inferior
Artigo Nº. 00176118-xx Módulos I/O Cognex
Artigo Nº. 00176119-xx Cabo USB Cognex DM 100 USB 000
Artigo Nº. 00176120-xx Cabo para interface I/O-Box
6.10.1 Descrição
O leitor do código de barras da PCI serve para as operações automáticas de registro e descodi-
ficação de códigos de barras em placas de circuitos impressos. À medida que a espessura dos
componentes nos circuitos impressos aumenta constantemente, diminui cada mais o lugar para
códigos de barras. Portanto proporcionamos para a série X da SIPLACE novos leitores de códi-
gos de barras da PCI, que garantem um processamento seguro também destes códigos de bar-
ras reduzidos. O leitor de códigos de barras processa códigos Matrix 2D e códigos de barras 1D.
Os leitores dos códigos de barras das PCI são instalados no lado de entrada da máquina de mon-
tar do transporte de PCI. Em cada máquina automática é possível montar quatro aparelhos su-
plementares. Os leitores dos códigos de barras são montados de forma a que as etiquetas com
os códigos de barras possam ser lidas no lado de cima e no lado de baixo das PCI em ambas as
trilhas do transporte duplo.
Os leitores de códigos de barras das PCI estão fixos com suportes na calha superior e inferior.
Podem ser deslocados e posicionados livremente ao longo das calhas e dirigidos para as etique-
tas dos códigos de barras. De acordo com a posição das faixas com código de barras, é possível
montar muito facilmente leitores dos códigos de barras de forma a que estes possam ser lidos
longitudinalmente ou transversalmente em relação à direção de transporte das placas de circuitos
impressos.
6.10.2 Dados técnicos
6
Sensor 1/3 CMOS (resolução 752 x 480)
Fotografia máx. 60 fps
Sinalização ótima 1 LED de leitura
1 LED de comunicação
Sinalização acústica Campainha programável
Interface de dados RS232, USB 2.0
Tensões de serviço 5 V- ... 24 V-
Consumo máx. 2,5 W
