Montagem e arranque Manual do usuário SIPLACE Série X
Transporte e configuração na entrega A partir da versão de software SR.70x.xx Edição 01/2011
216
Forquilha perpendicular ao transporte de PCI 4
4

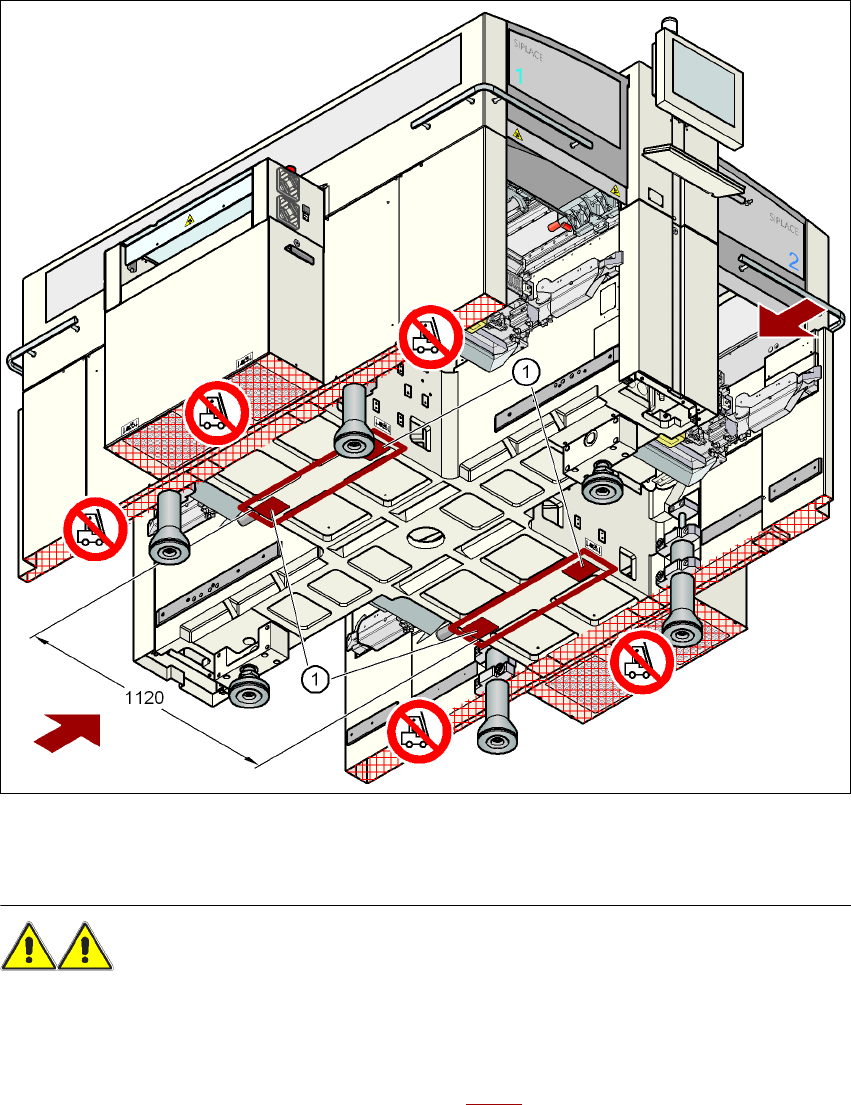

Fig. 4.1 - 4 Superfícies de apoio - forquilha perpendicular ao sentido de transporte das PCI
(1) Superfícies de apoio para a forquilha do empilhador
ADVERTÊNCIA 4
Antes de levantar a máquina automática, siga necessariamente os pontos seguintes para evitar
danos irreversíveis na máquina automática:
– A largura da forquilha tem de se situar entre 800 e 900 mm. As superfícies de apoio para o
empilhador de forquilha estão indicadas na Fig. 4.1 - 4
. A distância entre as partes de fora
das superfícies de apoio é de 1120 mm e é expressamente proibido aumentar a largura da
forquilha de forma a levantar a máquina automática pelas partes laterais do quadro. Resul-
taria daí a deformação do quadro da máquina.
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Infra-estrutura do local de instalação
217
→ Ao levantar a máquina automática, a forquilha deve ficar com a carga uniformemente distri-
buída. Uma base rígida entre a forquilha e a máquina automática evita que esta tombe ao
ser levantada. Desta forma, é possível evitar uma carga excessiva sobre os pés da máquina,
o que provocaria a deformação da fixação dos pés da máquina. Recomendamos que uma
segunda pessoa observe o levantamento da máquina automática e garanta que esta não
tombe ao ser levantada pelo empilhador de forquilha.
4.1.5.4 O que é indispensável fazer para o transporte
ADVERTÊNCIA 4
Durante o transporte, é indispensável que todos os pés da máquina sejam levantados acima do
pavimento. Se durante o transporte os pés da máquina forem arrastados no pavimento ou se
chocarem contra um obstáculo, a sua fixação ao quadro da máquina automática poderia ser
danificada.
4
4
4
4
4.2 Infra-estrutura do local de instalação
4.2.1 Recomendações sobre a fundação
A fundação da máquina automática tem de ser rígida e horizontal porque cargas dinâmicas po-
dem provocar oscilações no local de instalação durante o funcionamento da máquina automática.
A intensidade das oscilações depende da construção do fundamento. Desde que sejam respei-
tados os parâmetros de resistência a cargas, etc., são basicamente apropriados:
– Construções de concreto de aço, p.ex. pavimentos em pavilhões industriais
– Placas de pavimento de concreto de aço, p.ex. pavimentos de concreto em pavilhões indus-
triais sem cave
– Zonas com pavimento duplo, desde que no espaço intermédio tenha sido instalado um fun-
damento estável. Para esse fundamento intercalar são impostas as mesmas condições de
instalação. Pode ser construído com vigas de aço ou com concreto.
4.2.1.1 Peso da máquina e carga superficial
Poderá consultar os valores relativos ao peso da máquina e à carga superficial na Seção 3.3.1,
página 107
.
Montagem e arranque Manual do usuário SIPLACE Série X
Infra-estrutura do local de instalação A partir da versão de software SR.70x.xx Edição 01/2011
218
4.2.1.2 Valores limites das vibrações
A máquina automática é insensível a vibrações do pavimento. Por esse motivo, é preciso respei-
tar os seguintes valores limites para as vibrações.
4
4
4
4
4
4.2.2 Alimentação de ar comprimido
4.2.2.1 Verificação da alimentação do ar comprimido
Verifique se a alimentação de ar comprimido corresponde às especificações da máquina (veja a
tabela na Seção 3.2
, página 105).
NOTA: 4
Na documentação "Configuração da rede (corrente elétrica e ar comprimido) para sistemas
SMD no cliente", nº do artigo 00191409-xx, estão descritas as medidas para ser atingida a espe-
cificação exigida.
→ Registre as características do ar comprimido no local da instalação.
ADVERTÊNCIA
Nunca solte tubos de ar comprimido que se encontrem sob carga. Perigo de ferimentos! 4
Parâmetros Valores
Valor espectral da tercina da velocidade das vibrações 5 - 100 Hz
v < 250 µm/s
Valor de v
max
ao longo do tempo
v
máx
< 1,5 mm/s
