Dados técnicos da máquina automática Manual do usuário SIPLACE Série X Dimensões e peso A partir da versão de software SR.70x.xx Edição 01/2011 116 3.3.4.3 Esp aço p ara manobra do carro de componentes na máquina automát…
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Dimensões e peso
115
3.3.4.2 Espaço para manobra do carro de componentes na máquina automática X4
3
3

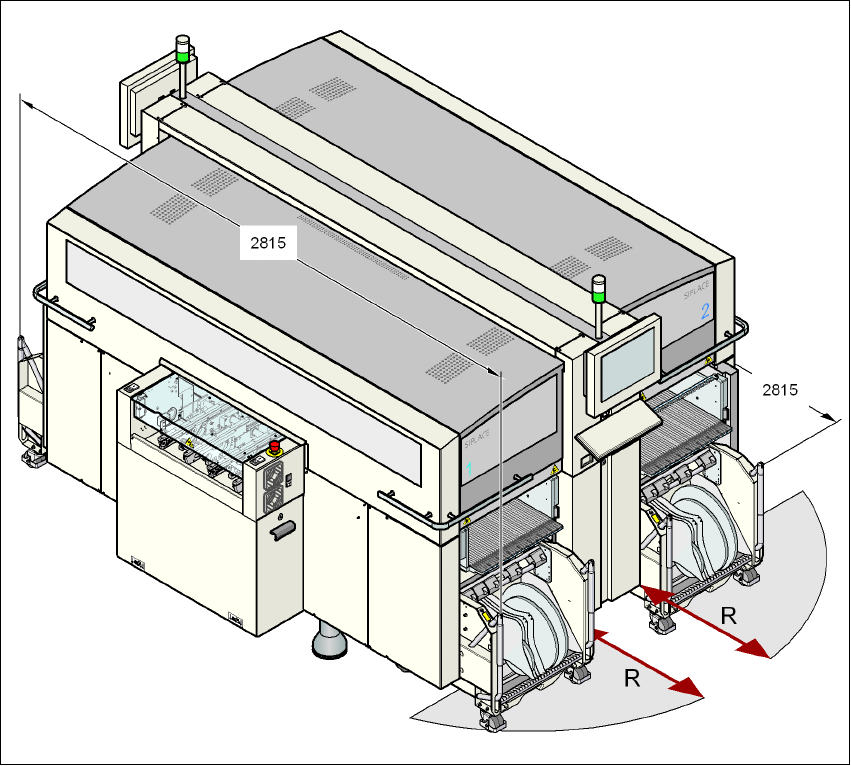

Fig. 3.3 - 7 Espaço para manobra do carro de componentes na máquina automática X4
O espaço para manobra R do carro de componentes na máquina automática X4 é o seguinte:
– 750 mm com manípulos dobrados para baixo
– 1050 mm com manípulos dobrados para cima
3
3
3
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Dimensões e peso A partir da versão de software SR.70x.xx Edição 01/2011
116
3.3.4.3 Espaço para manobra do carro de componentes na máquina automática X3
3
3

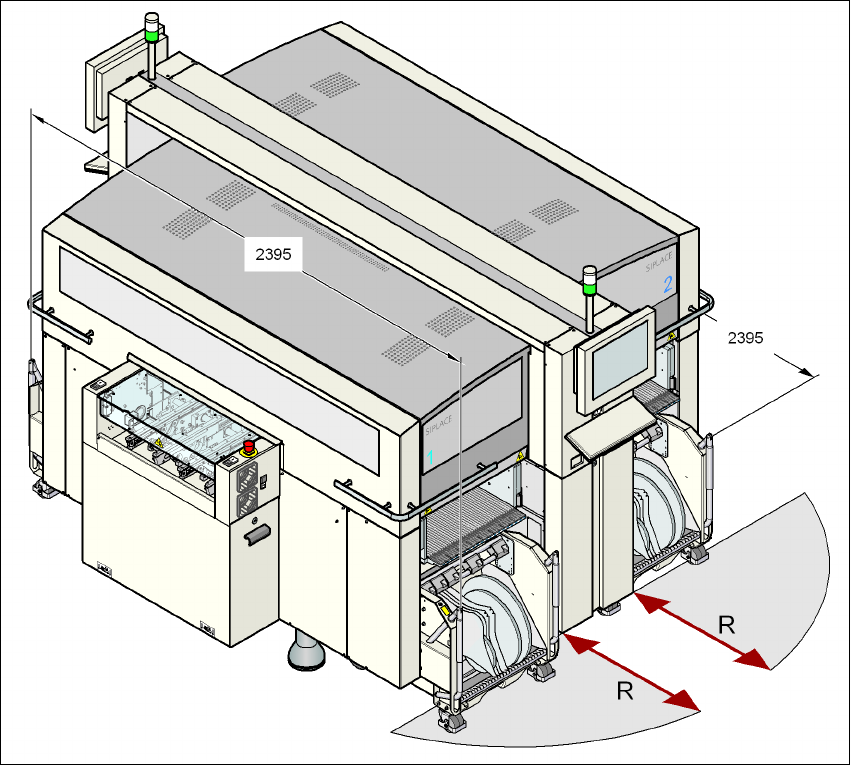

Fig. 3.3 - 8 Espaço para manobra do carro de componentes na máquina automática X3
O espaço para manobra R do carro de componentes na máquina automática X3 é o seguinte:
– nas localidades 1, 3 e 4
750 mm com manípulos dobrados para baixo ou
1050 mm com manípulos dobrados para cima,
– na localidade 2
600 mm com manípulos dobrados para baixo ou
900 mm com manípulos dobrados para cima.
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Dimensões e peso
117
3.3.4.4 Espaço para manobra do carro de componentes na máquina automática X2
3
3
Fig. 3.3 - 9 Espaço para manobra do carro de componentes na máquina automática X2
O espaço para manobra R do carro de componentes na máquina automática X2 é o seguinte:
– nas localidades 2 e 4
600 mm com manípulos dobrados para baixo ou
900 mm com manípulos dobrados para cima,
– nas localidades 1 e 3
750 mm com manípulos dobrados para baixo ou
1050 mm com manípulos dobrados para cima.
