Manual do usuário SIPLACE Série X Montagem e arranque A partir da versão de software SR.70x.xx Edi ção 01/2011 Instalação da máquina automática 277 ADVERTÊNCIA 4 Antes de levanta r a máquina au tomática, siga necess aria…
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
276
4.3.17 Integração da máquina automática na linha
→ Siga os avisos descritos na Seção 4.3.2, página 227.
→ Para ferramenta e meios auxiliares, veja a Seção 4.3.3
, página 228.
4.3.17.1 Posicionamento da empilhador de forquilha
4

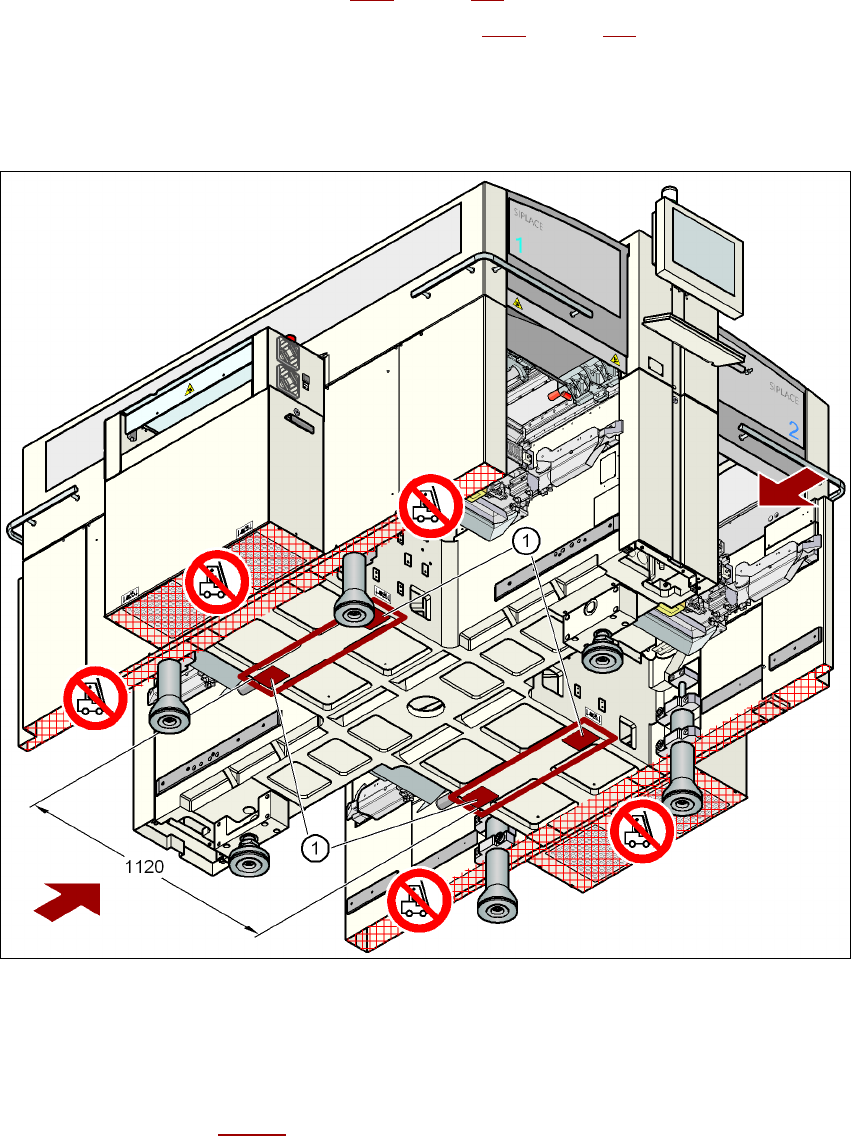

Fig. 4.3 - 29 Superfícies de apoio - forquilha perpendicular ao sentido de transporte das PCI
(1) Superfícies de apoio para a forquilha do empilhador
→ Posicione o empilhador de forquilhas paralelamente à direção de transporte da PCI e abra
as forquilhas de forma que as superfícies de apoio da máquina automática fiquem simétricas
à forquilha (ver Fig. 4.3 - 29
).
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Instalação da máquina automática
277
ADVERTÊNCIA 4
Antes de levantar a máquina automática, siga necessariamente os pontos seguintes para evitar
danos irreversíveis na máquina automática:
– A largura da forquilha tem de se situar entre 800 e 900 mm. Poderá consultar as superfícies
de contato para o empilhador de forquilhas na Fig. 4.3 - 29
, página 276. A distância entre as
partes de fora das superfícies de apoio é de 1120 mm. É expressamente proibido aumentar
a largura da forquilha de forma que a máquina automática seja levantada nas partes laterais
do quadro da máquina. Resultaria daí a deformação do quadro da máquina.
→ Ao levantar a máquina automática, a forquilha deve ficar com a carga uniformemente distri-
buída. Uma base rígida entre a forquilha e a máquina automática evita que esta tombe ao
ser levantada. Desta forma, é possível evitar uma carga excessiva sobre os pés da máquina,
o que provocaria a deformação da fixação dos pés da máquina. Recomendamos que uma
segunda pessoa observe o levantamento da máquina automática e garanta que esta não
tombe ao ser levantada pelo empilhador de forquilha.
4.3.17.2 O que é indispensável fazer para o transporte
ADVERTÊNCIA 4
Durante o transporte, é indispensável que todos os pés da máquina sejam levantados acima do
pavimento. Se durante o transporte os pés da máquina forem arrastados no pavimento ou se
chocarem contra um obstáculo, a sua fixação ao quadro da máquina automática poderia ser
danificada.
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
278
4.3.17.3 Alinhamento da máquina automática em relação à linha
→ Posicione a máquina automática com o empilhador de forquilha no local livre na linha.
ADVERTÊNCIA 4
Desça a máquina automática lentamente. Entretanto, uma segunda pessoa verifica que os
pés da máquina assentem simultaneamente no chão. Um choque dos pés da máquina num
só lado contra o chão provoca deformações na fixação dos pés da máquina.
4
4.3.17.4 Alinhamento da máquina automática com o sistema de transporte de almofada
de ar
→ Coloque por baixo do quadro da máquina as quatro almofadas de ar do sistema de transporte
por almofada de ar.
→ Suba a máquina automática e faça o seu alinhamento em relação à linha.
→ Verifique a distância ao sistema de transporte das PCI da máquina automática vizinha. Essa
distância deve ser de 1 mm a 3 mm.
→ Desça a máquina automática.
4

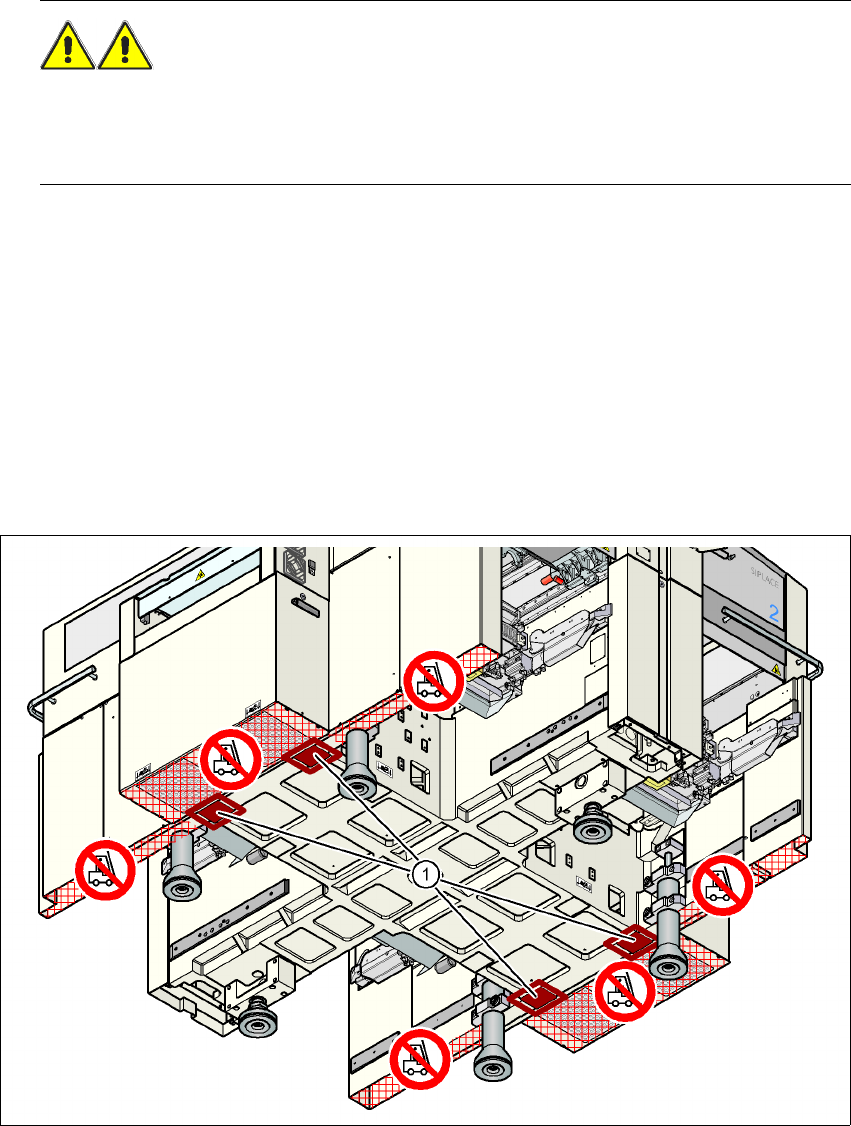

Fig. 4.3 - 30 Posições de assentamento para o sistema de transporte por almofada de ar
(1) Superfícies de assentamento para o sistema de transporte por almofada de ar
