Extensões da estação Manual do usuário SIPLACE Série X
Pinos magnéticos de apoio A partir da versão de software SR.70x.xx Edição 01/2011
420
6.13 Pinos magnéticos de apoio
Nº do artigo 00119680-xx Pinos magnéticos de apoio, série HS/HF/X/D
PCI largas têm tendência para arquearem durante a montagem, pelo que em certas circunstân-
cias os componentes deixam de poder ser montados com a precisão exigida. PCI fortemente ar-
queadas influenciam a precisão da montagem. Com a colocação de pinos magnéticos de apoio
sobre a mesa de elevatória, o problema é resolvido facilmente.
6

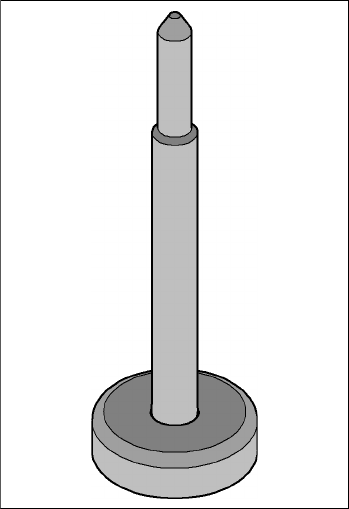

Fig. 6.13 - 1 Pino magnético de apoio
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Bomba de vácuo
421
6.14 Bomba de vácuo
Artigo Nº. 00119786-xx Bomba de vácuo, conjunto de instalação para a X2, X3, X4
Artigo Nº. 00119787-xx Bomba de vácuo, série X
Artigo Nº. 00119797-xx Bomba de vácuo, conjunto de instalação para a X4I
6.14.1 Instruções de segurança relativas à bomba de vácuo
ADVERTÊNCIA 6
A bomba de vácuo deve ser protegida em separado.
Ao ligar a bomba de vácuo tenha em atenção que além do cabo de ligação à eletricidade
normal deverá fazer-se uma ligação à terra. Para tal deverá preparar-se uma barra de terra
adequada da rede de eletricidade do cliente.
Além disso atente ainda às instruções de segurança presentes no manual do usuário forne-
cido.
6.14.2 Descrição
Cada cabeça Collect&Place possui um gerador próprio de vácuo, que alimenta o circuito de re-
tenção e de equipar com o vácuo necessário. O gerador de vácuo das cabeças de montagem
trabalha segundo o princípio de Venturi. Em combinação com uma bomba de vácuo é possível
reduzir consideravelmente na SpeedStar (C&P20) o consumo de ar comprimido. Os custos de
exploração sofrem uma redução de acordo com o valor dos custos de energia.
Tipo de máquina
automática
Configuração da
cabeça de montagem
Consumo de ar
comprimido
a
sem bomba de vácuo
Consumo de ar
comprimido
a
com bomba de vácuo
b
SIPLACE X4I
SIPLACE X4
C&P20/C&P20/C&P20/C&P20 960 Nl/min. 220 Nl/min.
C&P20/C&P20/CPP/CPP 720 Nl/min. 350 Nl/min.
SIPLACE X4 C&P20/C&P20/CPP/TH 700 Nl/min. 330 Nl/min.
C&P20/C&P20/TH/TH 680 Nl/min. 310 Nl/min.
SIPLACE X3 C&P20/C&P20/C&P20/ 720 Nl/min. 165 Nl/min.
C&P20/C&P20/CPP 600 Nl/min. 230 Nl/min.
C&P20/C&P20/TH 580 Nl/min. 210 Nl/min.
SIPLACE X2 C&P20/C&P20/ 480 Nl/min. 110 Nl/min.
C&P20/CPP 360 Nl/min. 175 Nl/min.
C&P20/TH 340 Nl/min. 155 Nl/min.
a) Em condições atmosféricas normais de 20°C e 1013 hPa
b) Bomba de vácuo para a cabeça C&P20
Extensões da estação Manual do usuário SIPLACE Série X
Transporte de um lado ao outro A partir da versão de software SR.70x.xx Edição 01/2011
422
6.15 Transporte de um lado ao outro
Artigo Nº. 00119707-xx Transporte de um lado ao outro, SIPLACE Série X
Com esta opção é possível iniciar e parar as correias de transporte dos transportes da PCI sem
um controlador.
