4.2.3 Alimentação da rede
4

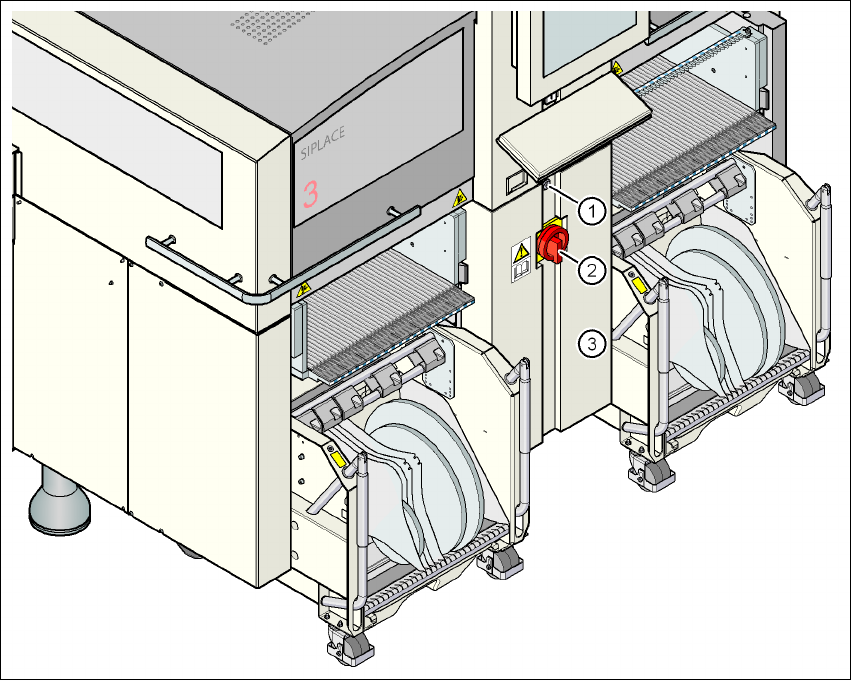

Fig. 4.2 - 2 Localização de alimentação de corrente elétrica na máquina automática
4
(1) Bloqueio
(2) Interruptor principal com proteção contra nova ligação
(3) Tampa de proteção
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Infra-estrutura do local de instalação
221
4.2.3.1 Notas sobre perigos
ADVERTÊNCIA
A máquina automática é alimentada com corrente da rede de 3 x 200 V~, 3 x 208 V~, 3 x 230
V~, 3 x 380 V~, 3 x 400 V~ ou 3 x 415 V~ ± 5 %, 50/60 Hz. As peças desta máquina conduzem,
portanto, tensões que podem causar a morte, mesmo com o interruptor principal desligado. O
manuseamento incorreto desta máquina automática pode, por esse motivo, causar a morte ou
ferimentos muito graves e também graves danos materiais. 4
→ Devem ser respeitadas as prescrições em vigor sobre a prevenção de acidentes e de DIN
(particularmente DIN EN 60 204, Parte 1).
→ Só pessoal qualificado e devidamente certificado pode abrir a cobertura sobre a unidade de
alimentação de corrente elétrica e conectar a máquina automática à alimentação de cor-
rente.
4
4
4.2.3.2 Verificação da alimentação da rede
Verifique se a alimentação de corrente elétrica da rede corresponde às especificações da máqui-
na (veja a tabela na Seção 3.2
, página 105).
NOTA: 4
Na documentação "Configuração da rede (corrente elétrica e ar comprimido) para sistemas
SMD no cliente", nº do artigo 00191409-xx, estão descritas as medidas para ser atingida a espe-
cificação exigida.
NOTA: 4
De acordo com condicionantes técnicas poderão ocorrer na alimentação de corrente elétrica
picos de corrente. Se necessário, esclareça-se relativamente a impedâncias da corrente elétrica
com o seu fornecedor de energia.
4.2.3.3 Cabo de alimentação de corrente elétrica - especificações
O cabo de alimentação da rede tem de obedecer à especificação seguinte:
5 x 6 mm² até 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
5 x 6 mm² até 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~
O código das cores dos fios depende do país onde o sistema for utilizado.
Montagem e arranque Manual do usuário SIPLACE Série X
Infra-estrutura do local de instalação A partir da versão de software SR.70x.xx Edição 01/2011
222
ADVERTÊNCIA 4
Os condutores elétricos para cada máquina automática e para as opções instaladas (p.ex. TBM)
têm de ser identificados de forma a não haver possibilidade de engano e têm de ser ordenados
sem margem para dúvida. São válidas as prescrições do país onde a máquina automática for
utilizada.
4

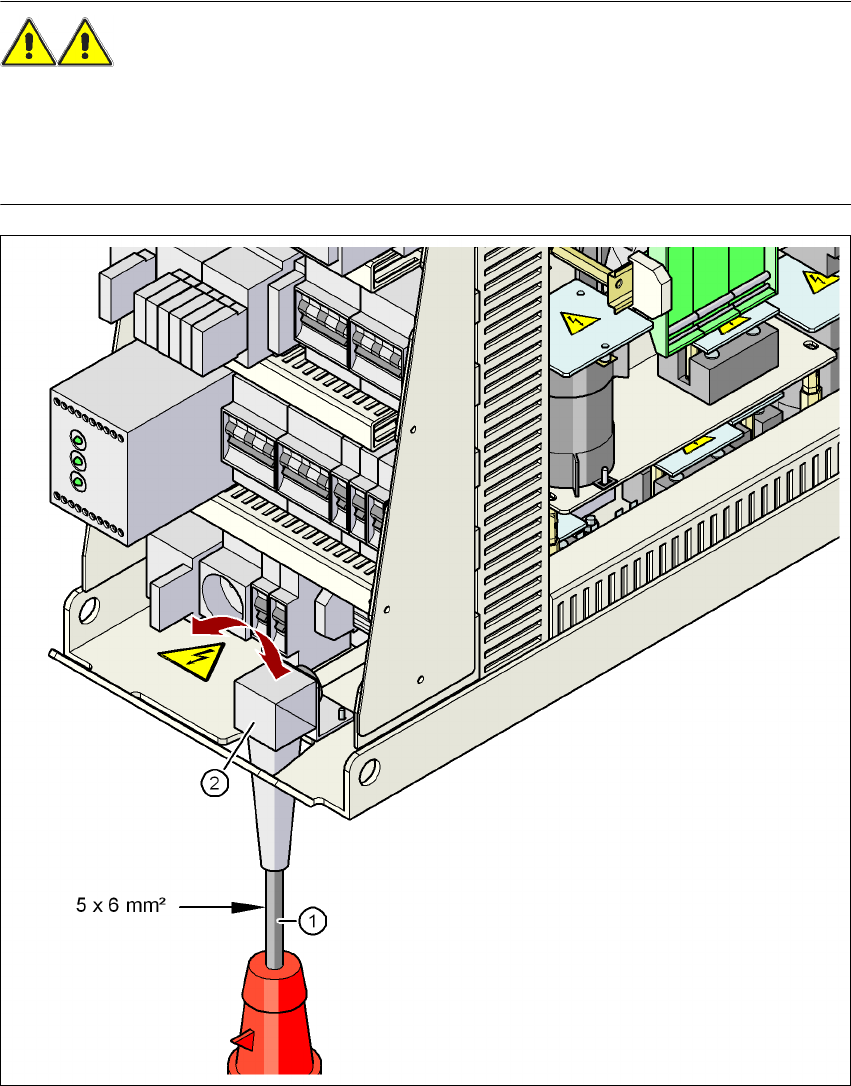

Fig. 4.2 - 3 Seção dos condutores do cabo de conexão à rede
(1) Cabo de alimentação de corrente elétrica
(2) Ângulo para a união roscada dos cabos
