Segurança do funcionamento Manual do usuário SIPLACE Série X Dispositivos de segurança A parti r da versão de software SR.70x.xx Edição 01/2011 80 Combinação de segurança de contato res 3TK2806 (Pos. 1 na Fig. 2.6 - 6 , …
Manual do usuário SIPLACE Série X Segurança do funcionamento
A partir da versão de software SR.70x.xx Dispositivos de segurança
Edição 01/2011
79
contatos de PARADA DE EMERGÊNCIA e de sinalização são abertos. Componentes individuais
são desativados ou continuam ativos (veja a Fig. 2.6 - 8
, página 83).
2.6.3 Localização da combinação de segurança de contatores e da tomada de ser-
viço
2

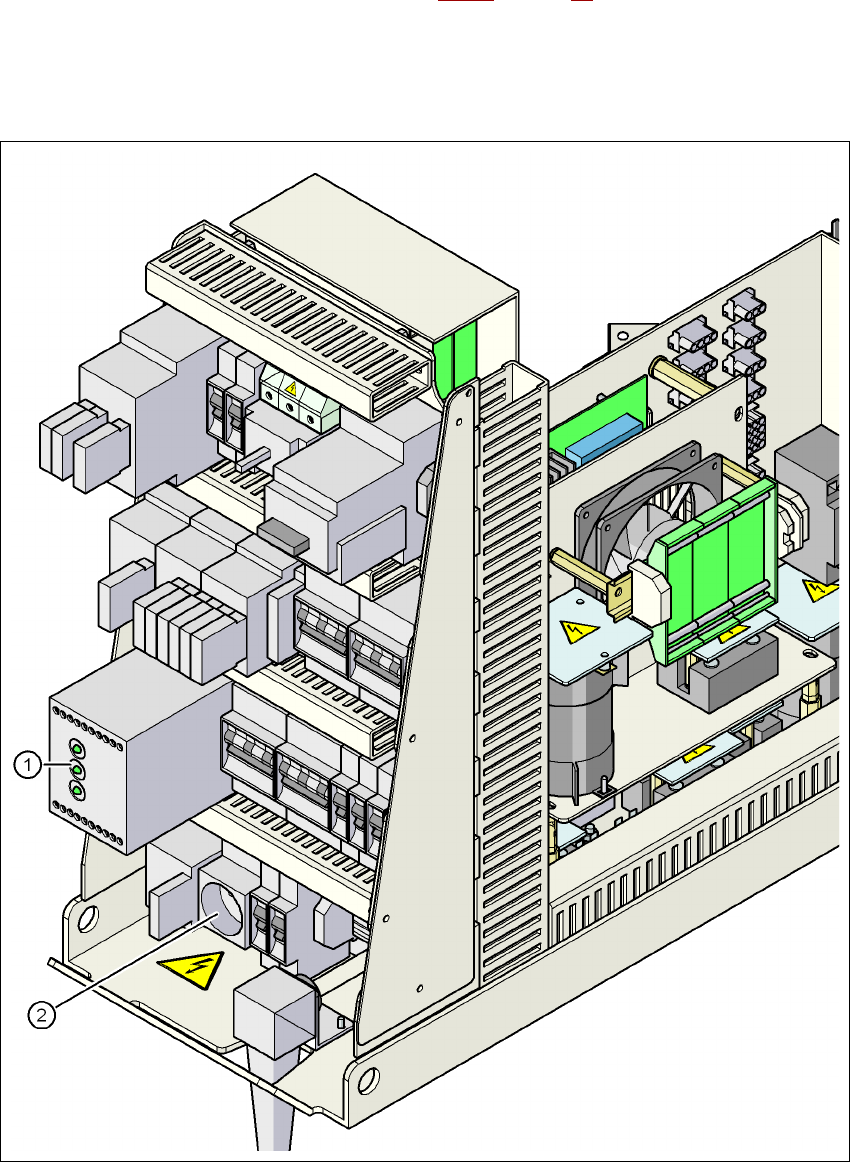

Fig. 2.6 - 6 Localização da combinação de segurança de contatores e da tomada de serviço
(1) Combinação de segurança de contatores
(2) Tomada de serviço
Segurança do funcionamento Manual do usuário SIPLACE Série X
Dispositivos de segurança A partir da versão de software SR.70x.xx
Edição 01/2011
80
Combinação de segurança de contatores 3TK2806 (Pos. 1 na Fig. 2.6 - 6, página 79) 2
A combinação de segurança de contatores está alojada na unidade de alimentação de tensão. É
utilizada para controle dos circuitos de PARADA DE EMERGÊNCIA e dos equipamentos de pro-
teção.
São precisas três condições para ativar a combinação de segurança de contatores:
– Tem de haver o sinal de "Autorização de software".
– O contato de PARADA DE EMERGÊNCIA tem de estar fechado.
– A tecla de início tem de ter sido pressionada.
No lado da frente da combinação de segurança de contatores estão os três LED verdes para a
indicação de funcionamento (veja a Fig. 2.6 - 7
, página 81):
– O LED "Rede" indica que há tensão.
– Os LED "Canal 1" e "Canal 2" acendem se a tecla de início tiver sido pressionada, se o con-
tato de PARADA DE EMERGÊNCIA estiver fechado e se o circuito de aviso não assinalar
estado de erro.
Tomada de serviço (Pos. 2 na Fig. 2.6 - 6, página 79) 2
A tomada de serviço está alojada na unidade de alimentação de corrente e protegida pela cober-
tura. Só pode ser utilizada se a máquina automática tiver uma conexão com 5 condutores (L1,
L2, L3, N e PE) à rede de alimentação. Se a conexão for de 4 condutores - por exemplo sem N -
a tomada não pode ser utilizada.
ADVERTÊNCIA 2
Siga também as instruções de segurança sobre valores de tensão que representam risco de
morte, mesmo com a máquina automática desligada. (Veja a Seção 2.1.3 a partir da página38)
Manual do usuário SIPLACE Série X Segurança do funcionamento
A partir da versão de software SR.70x.xx Dispositivos de segurança
Edição 01/2011
81
2.6.4 Contatos de PARADA DE EMERGÊNCIA e circuito de aviso
2.6.4.1 Constituição dos contatos de PARADA DE EMERGÊNCIA
Os contatos seguintes estão ligados em série e constituem o contato de PARADA DE EMER-
GÊNCIA:
– Contatos de fecho dos quatro interruptores das tampas de proteção
– Contatos de fecho de ambos os interruptores de proteção para as coberturas sobre o trans-
porte da PCI
– Contatos de fecho de ambos os botões de PARADA DE EMERGÊNCIA
– Contatos de fecho das tampas de cobertura dos alimentadores (opção)
– Contatos de fecho dos quatro carros de componentes
– Canais da combinação de segurança da contatores CSC K6
No contato 2 da PARAGEM DE EMERGÊNCIA 2, o sinal de barramento CAN do circuito de aviso
(veja a Seção 2.6.4.2
, página 82) é conduzido ao Canal 2 da combinação de segurança da con-
tatores CSC K6. Se o contato da PARADA DE EMERGÊNCIA estiver fechado e se do circuito de
aviso não vier sinal de erro, além do LED verde de controlo de rede da combinação de segurança
da contatores, também acendem ambos os LED verdes dos canais 1 e 2.
2

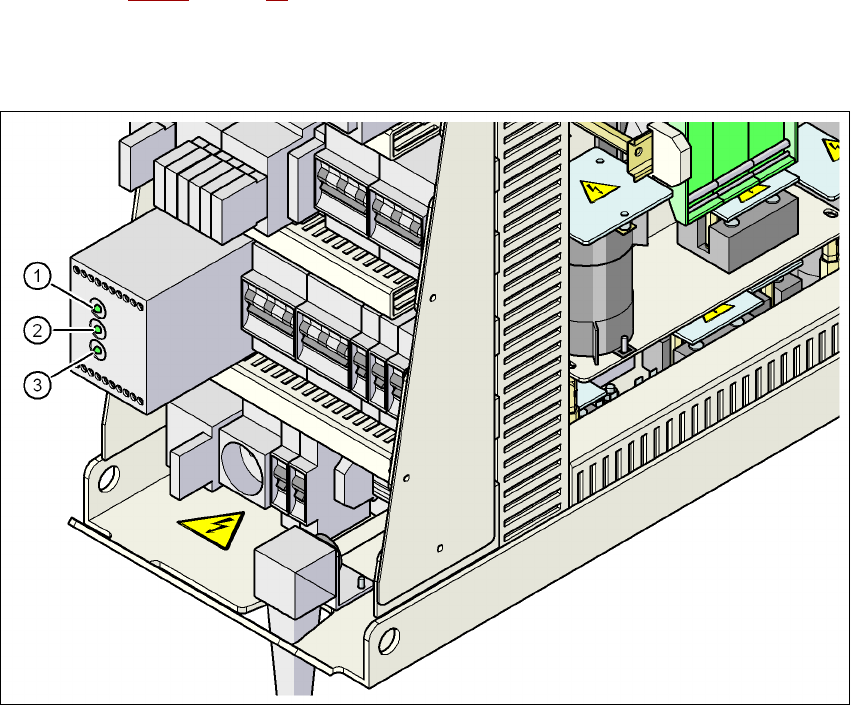

Fig. 2.6 - 7 LED de aviso na combinação de segurança de contatores
(1) Rede / Power
(2) Canal 1 / Channel 1
(3) Canal 2 / Channel 2
