第 4 章 操作篇
4-6.
印刷准备
41
4
(f) 编辑记号
显示编辑记号的弹出画面。有关详情，请参阅下述的“编辑记号”。
(g) 位置注册
可手动 (JOG) 注册记号位置。
(h) 记号形状
用户注册 显示手动注册的对话框。有关详情，请参阅下述的“识别模式的手动注册”。
OK 相机图像中设定的区域被注册为识别模式。
取消 取消操作。

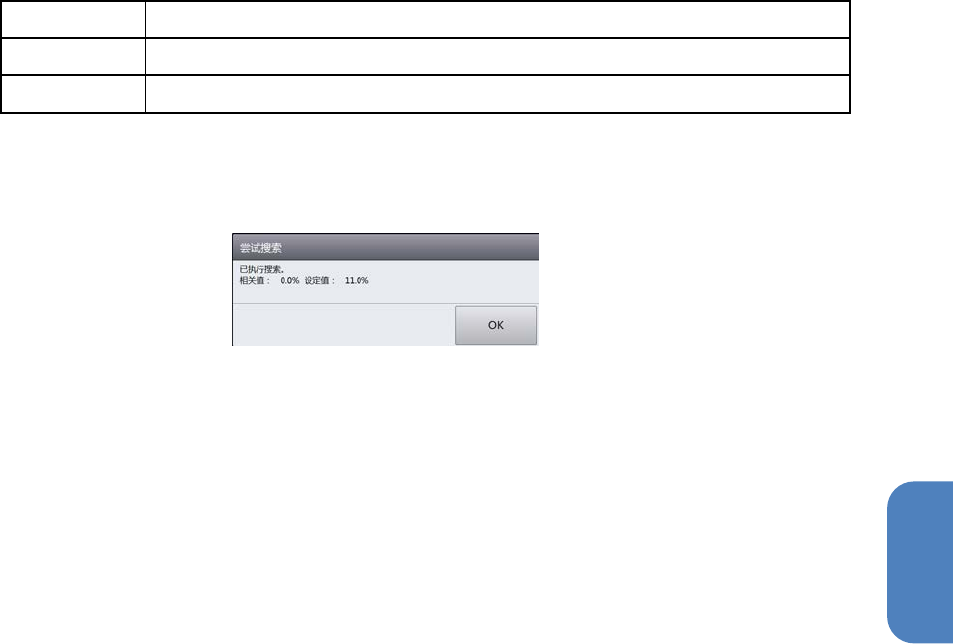

(i) 尝试搜索
按照已注册的识别模式开始搜索，并在相机图像中显示识别到的位置。另外，在如下对话框中
显示相关值。
(j) 变更相机的移动速度、缩放、进行 JOG 移动。
有关缩放的详情，请参阅下述的“放大相机图像”。
第 4 章 操作篇
4-6.
印刷准备
42

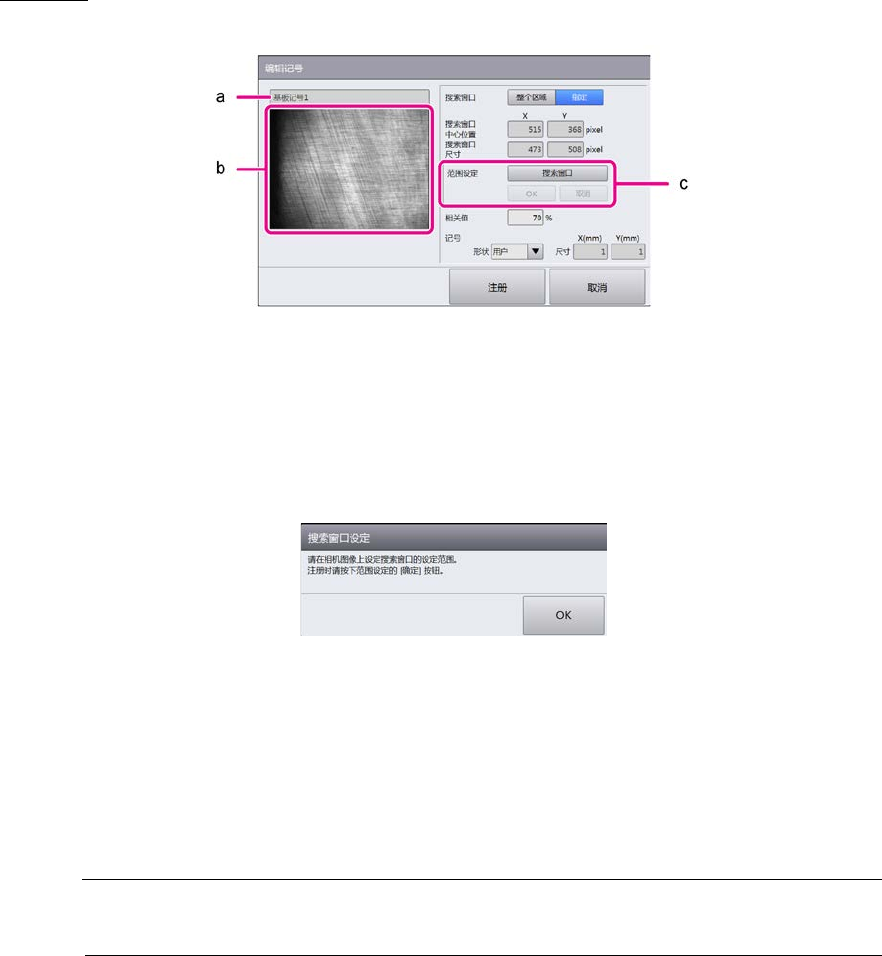

编辑记号
在［印刷准备］ - ［注册记号位置］画面中触摸［编辑记号］，显示如下画面。
(a) 显示所选记号。
(b) 显示所选记号的相机图像。
(c) 范围设定
1
触摸［搜索窗口］，显示如下对话框。
2
触摸［OK］关闭对话框。
3
在相机画面上指定注册为搜索窗口的区域。
触摸相机画面上创建的方框各边，调整大小、形状。通过拖曳方框的中心，移动其位置。
4
触摸［OK］。
Tips
•
此处注册的内容将在机型数据中反映。
第 4 章 操作篇
4-6.
印刷准备
43
4
照明设定
在［印刷准备］ - ［注册记号位置］画面中触摸［照明设定］，显示如下画面。
(a) 显示所选记号。
(b) 显示所选记号的相机图像。
(c) 可进行钢网照明、基板照明的 ON/OFF 操作、显示当前值、变更设定。
触摸数值调整，或使用
/ 调整，触摸［注册］按钮，将在机型数据中反映。
识别模式的手动注册
在［印刷准备］ - ［注册记号位置］画面中触摸［用户注册］，显示如下画面。
1
触摸［OK］关闭对话框。
2
在相机画面上指定注册为识别区域的区域。
触摸相机画面上创建的方框各边，调整大小、形状。通过拖曳方框的中心，移动其位置。
3
触摸［OK］。
Tips
•
此处注册的内容将在机型数据中反映。
