第 7 章 选件 7-5. 印刷后 检查 14 7-5-4. 检查范围设定 为已设 定的区 块设 定 检查 范围。 1 在［印刷后检查］画面中触摸［范围设定］。 显示如下范围设 定画面。 2 进行照明设定。 触摸［照明］ (a) 和作为用途的［对于区域］ (b) 。 3 一边观察画面左侧的相机画面 (c) ，一边调整［同轴］、［斜光：红色］、［斜光：蓝 色］、［环］ 4 个项目的设定值 (d) 。 此时，进行调整 ，使基板上的 图案变白…
第 7 章 选件
7-5.
印刷后检查
13
7
4
移动相机，决定拍摄位置。
触摸基板略图(c)后，相机移动到该位置，相机画面显示在(d)中。使用(e)的按钮，可微调位
置，并更改相机的移动速度。
5
触摸［区块追加］(f)后，追加区块。
如要追加其他区块，请重复步骤 3 到步骤 5。
6
触摸［注册］(g)后，反映设定。
删除追加的区块
1
在区块设定画面中，触摸［删除］(h)。
区块设定画面切换到删除模式。
2
触摸区块编号左右的按钮(i)，选择要删除的区块。
3
触摸［区块删除］(j)。
删除选择的区块。
4
触摸［注册］(k)后，反映设定。
第 7 章 选件
7-5.
印刷后检查
14
7-5-4.
检查范围设定
为已设定的区块设定检查范围。
1
在［印刷后检查］画面中触摸［范围设定］。
显示如下范围设定画面。
2
进行照明设定。 触摸［照明］(a)和作为用途的［对于区域］(b)。
3
一边观察画面左侧的相机画面(c)，一边调整［同轴］、［斜光：红色］、［斜光：蓝
色］、［环］4 个项目的设定值(d)。
此时，进行调整，使基板上的图案变白，其他部位变黑。
第 7 章 选件
7-5.
印刷后检查
15
7
4
勾选［显示检测预览］复选框(e)，勾选后显示检测概要，确认实际的检测画面。
有关显示检测内容的详情，请参阅下述步骤 5（指定检查对象范围）。
在其他所有区块中反应编辑中的照明值时
触摸［复制到其他块］ (f)。照明设定的用途分为范围检测用与检查用，选择中的用途照明值
会反映在其他区块中。
对各个区块分别设定照明值时
触摸［区块号］的左右游标按钮(g)，按照区块编号的顺序切换图像。请分别设定照明值。
5
触摸设定的［领域］(h)，指定检查对象的范围。
区域设定画面切换如下。
指定方法有使用 2 值化阈值的自动设定（5-1）和手动追加（5-2）。
5-1. 自动设定
通过亮度对拍摄图像进行 2 值化，自动检测检查区域。调整“2 值化阈值（共用）”的上限、
下限值，将该范围内的长方形（与拥有亮度值的像素范围外接）作为检查范围进行检测、设
定。
Tips
•
对在圆形或长方形图案上印刷锡膏的部分进行检查，可使用该方法简单地设定检查范
围。
•
2 值化阈值以 256 阶段显示 255（白）～0（黑）。

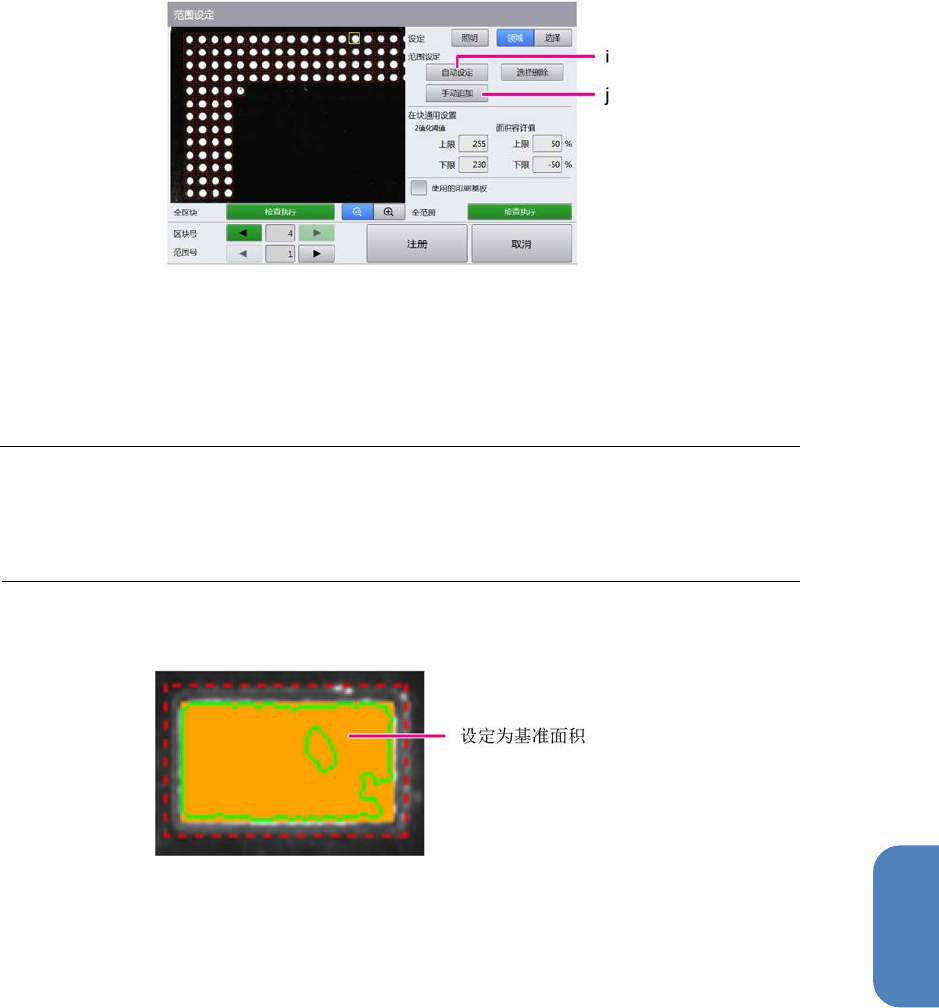

设定 2 值化阈值，触摸［自动设定］(i)后，进行检测、设定。
在已设定的检查区域内自动设定基准面积。将涂有橙色的部分设定为基准面积。
