第 4 章 操作篇
4-9.
记录
60
4-9. 记录
显示本机的生产状况及错误记录。
在主菜单中触摸［记录］。
4-9-1.
生产状况记录
从画面左侧的子菜单中选择［生产状况］，显示如下画面。
(a) 选项卡（［图表］、［数据］）
生产状况的显示方法可在图表或数据（数值）之间切换。
(b) 显示当前所显示记录的机型名称与生产期限。要变更机型或日期时间，触摸［机型及日期和时
间］。有关详情，请参阅下述的“设定机型和日期时间”。
(c) 从日期或时间中选择显示的内容。
(d) 显示的信息将更新至最新版本。
(e) 将记录信息输出为 CSV 文件。将最多 1 周的数据（日期时间、张数）输出至 USB 存储媒体装
置。 触摸［外部输出］，将显示以下弹出画面。
第 4 章 操作篇
4-9.
记录
61
4
选择输出目标驱动器，然后触摸［OK］，开始输出。输出完成后，触摸共用面板左上方的 ，
取出 USB 存储器。
注意
•
在［图表］画面中，不会进行外部输出。

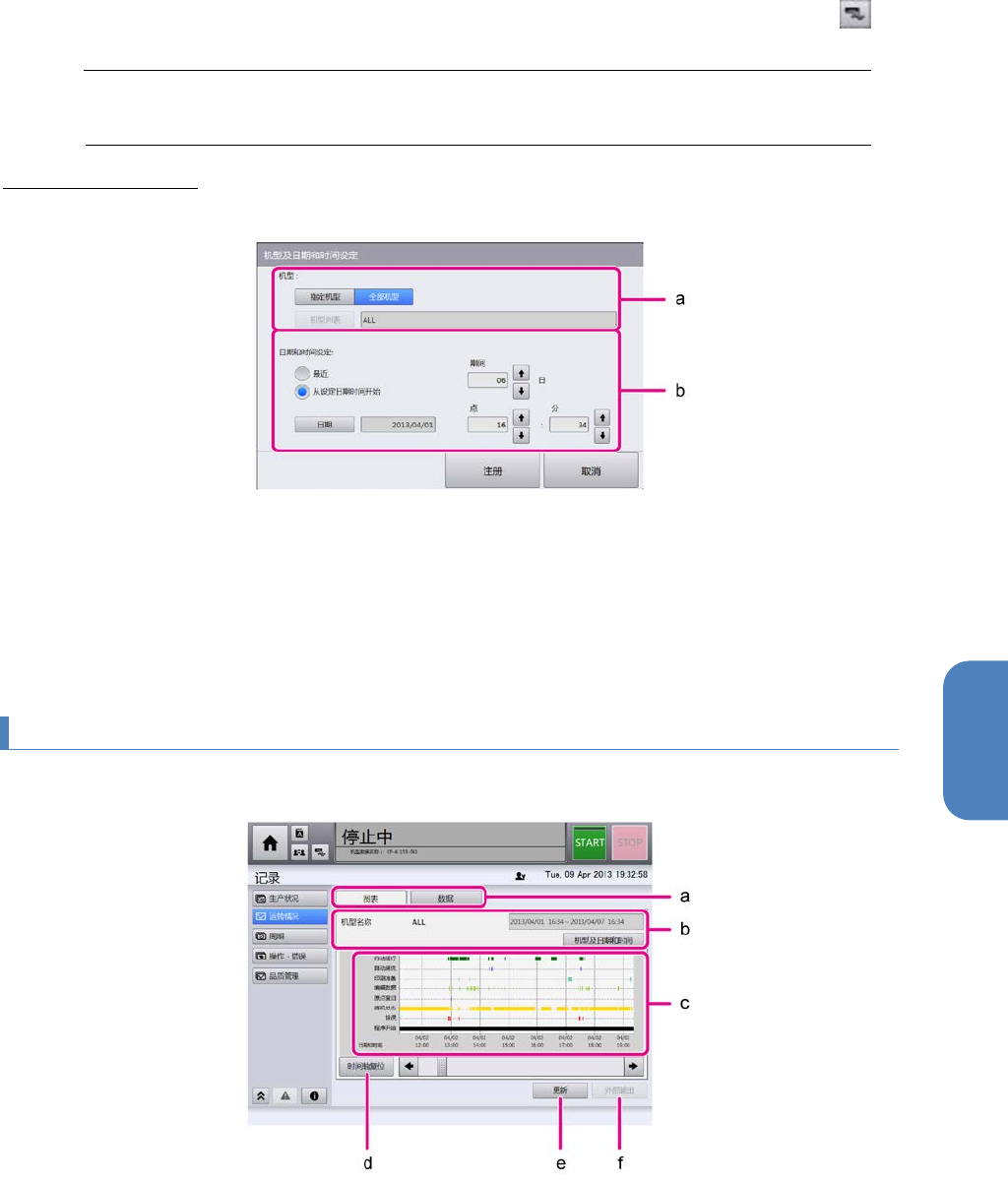

设定机型和日期时间
触摸［机型及日期和时间］，将显示以下弹出画面。设定机型和日期时间，触摸［注册］应用设定。
(a) 要显示特定机型，选择［指定机型］，触摸［机型列表］选择要显示的机型。 触摸［全部机
型］，显示所有机型的信息。
(b) 设定要显示期限的开始日期时间与结束日期时间。
勾选［最近］的单选按钮时，设定显示从当前机型开始的多少天内的记录。
勾选［从设定日期时间开始］的单选按钮时，触摸［日期］显示日历，可选择要显示的日期。
4-9-2.
运行状况记录
从画面左侧的子菜单中选择［运转情况］，显示如下画面。最多可确认 1 周内的运行状况。
第 4 章 操作篇
4-9.
记录
62
(a) 选项卡（［图表］、［数据］）
运行状况的显示方法可在图表或数据（数值）之间切换。
(b) 显示当前所显示记录的机型名称与生产期限。要变更机型或日期时间，触摸［机型及日期和时
间］。有关详情，请参阅“设定机型和日期时间”。
(c) 在时间轴（X 轴）上显示运行时的运行状况。拖曳图表画面，可放大 X 轴的显示比例。
(d) 将时间轴（X 轴）的显示比例恢复为初始设定。
(e) 显示的信息将更新至最新版本。
(f) 将记录信息输出为 CSV 文件。有关详情，请参阅“4-9-1. 生产状况记录”。
4-9-3.
周期时间
从画面左侧的子菜单中选择［周期］，显示生产 1 张基板所用时间的详细构成和记号图像。触摸画面
上方的选项卡可切换画面。

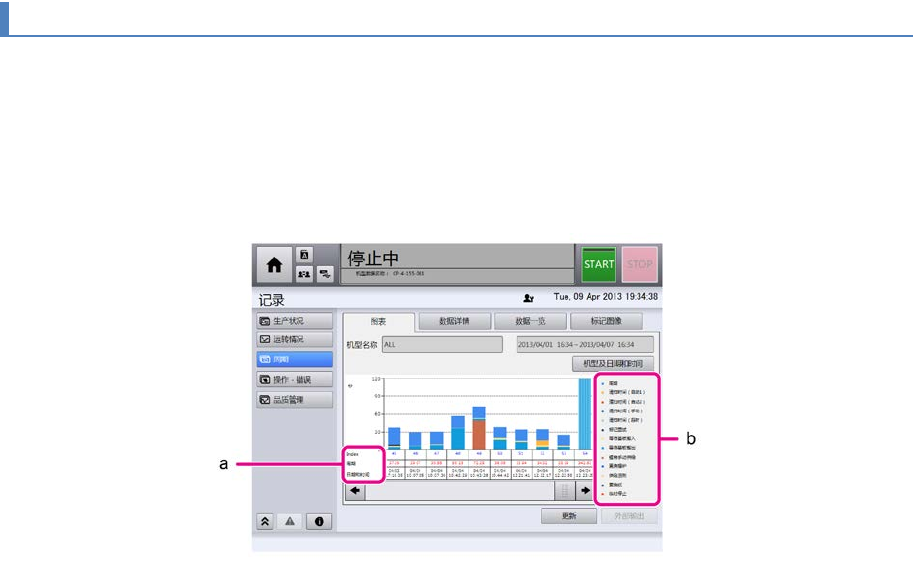

图表选项卡
以图表方式显示每 1 张基板的生产时间及其详细构成。保存最多 1 周的记录，并在 1 页上显示 10
张基板的图表。
(a) 基板编号、周期时间、生产开始时间
(b) 生产内容图例
