第 4 章操作篇

4-10.

手动操作

4-10-2.

工作台

工作台的手动操作包括［钢网固定］、［基板固定］、［工作台］3 种。从画面左侧的子菜单中选择

［工作台］，设定各选项卡。

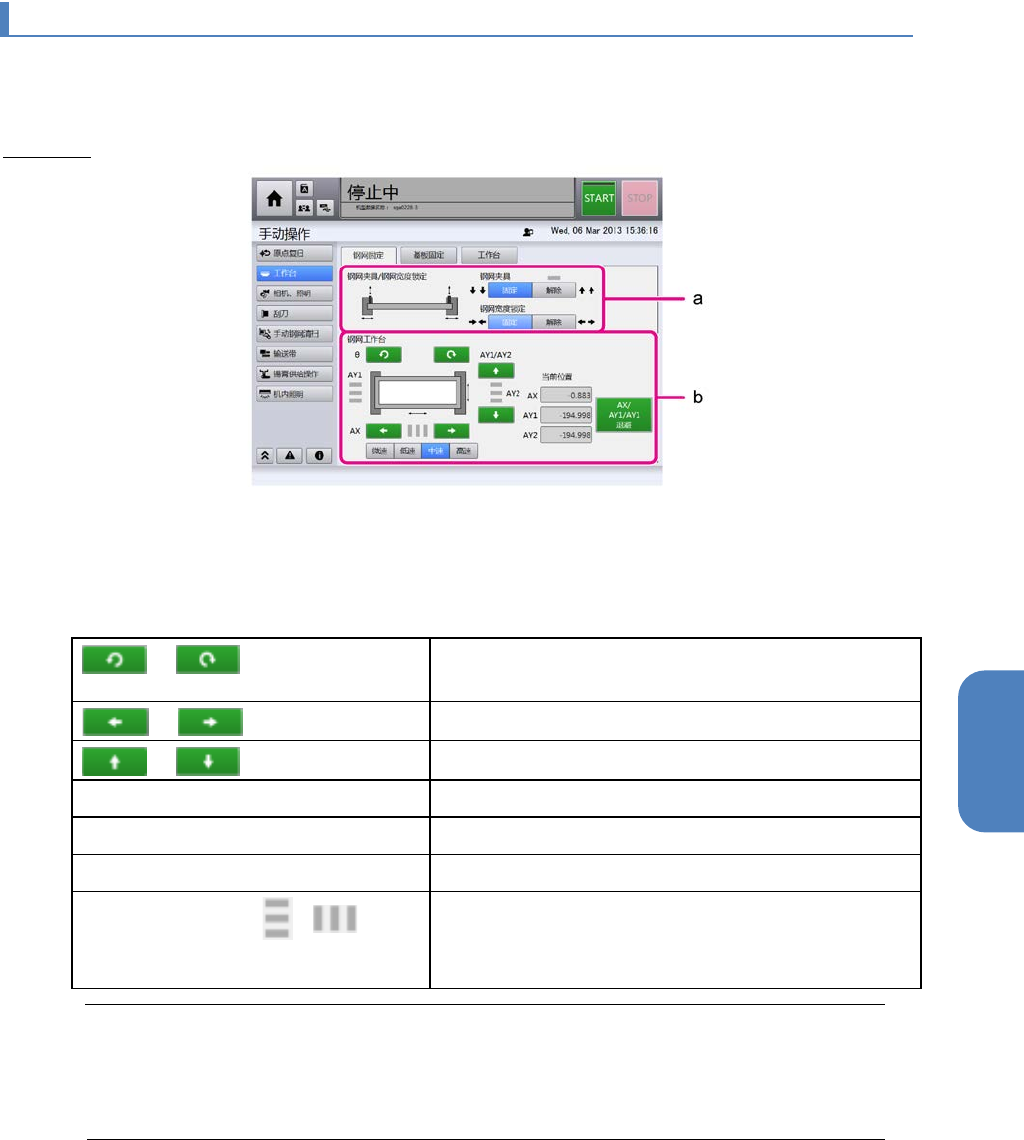

钢网固定

(a) 钢网夹具/钢网宽度锁定

操作［钢网夹具］、［钢网宽度锁定］的固定/解除。解除［钢网夹具］中，指示灯亮绿灯。

(b) 钢网工作台

钢网工作台旋转方向（顺时针旋转/逆时针旋转）的

微动运行

钢网工作台（横向）的微动运行

钢网工作台（纵向）的微动运行

低速／高速／中速／高速钢网工作台（微动运行）的速度选择

AX/AY1/AY1 退避 AX 轴与 AY1 轴和 AY2 轴同时移动达到退避位置

当前位置各轴的当前坐标位置

检测传感器指示器（或）

左或下（显示红色）：负极限

中央（显示黄色）：原点

右或上（显示红色）：正极限

注意

•

负极限、正极限是分别根据各传感器的检测显示极限，通常（软件极限正常发挥功能

时）不会变为红色显示。

•

微动运行时，到达软件极限则会显示警告对话框，无法继续移动。

第 4 章操作篇

4-10.

手动操作

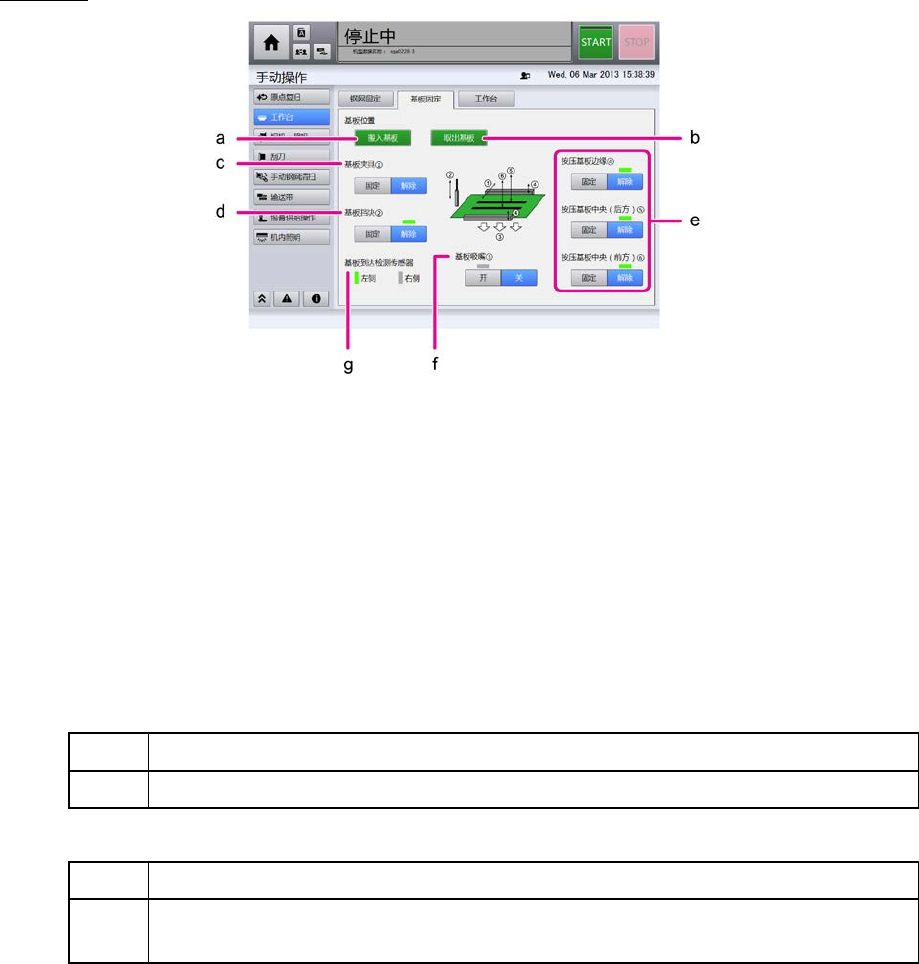

基板固定

(a) 搬入基板

搬入基板。

触摸按钮，显示基板搬入的对话框。将基板放置到输送带上，触摸［OK］。基板搬入到印刷位

置，备用平台上升。

(b) 取出基板

解除固定在印刷位置上的基板。

触摸按钮，备用平台下降，基板放置到输送带上，显示取出基板的对话框。取出基板，触摸

［OK］。相机装置执行有无基板的确认动作，然后停止。

固定后方的输送带向前方移动，变为夹紧基板的状态。

解除后方的输送带向后方移动，变为解除基板夹紧的状态。

(d) 基板挡块的固定/解除

固定随相机装置附带的基板挡块下降。

解除随相机装置附带的基板挡块上升。位于解除位置时，［解除］按钮上的指示灯亮绿

灯。

第 4 章操作篇

4-10.

手动操作

(e) 按压基板的固定/解除

④、⑤等编号对应显示在画面上的示意图。

按压基板边缘④ 固定将基板夹具固定在上方的汽缸上升，变为固定基板边缘的状态。

解除将基板夹具固定部分固定在上方的气缸下降，变为解除固定基板边

缘的状态。

按压基板中央

（后方）⑤

固定随相机装置附带的基板中央压杆（后方）下降。

解除随相机装置附带的基板中央压杆（后方）上升。

按压基板中央

（前方）⑥

固定随相机装置附带的基板中央压杆（前方）下降。

解除随相机装置附带的基板中央压杆（前方）上升。

各压杆位于解除位置时，［解除］按钮上的指示灯亮绿灯。

(f) 基板吸嘴的开/关

开基板吸嘴抽真空。抽真空时，［开］按钮上的指示灯亮绿灯。

关基板吸嘴停止抽真空。

(g) 基板到达检测传感器

基板到达检测传感器变为 ON，指示灯亮绿灯。基板搬送方向为右 → 左时使用右侧传感器，基

板搬送方向为左 → 右时使用左侧传感器。

工作台
