3-1. 安装
警告
进行本机器的导入/安装作业时，须有受过所在国家规定的安全教育的
安全管理人员在场。
3-1-1.
搬运/安装
警告
务必请具有重物搬运资格的专业人士进行搬运。
小心
搬运本机器时请务必使用可搬重量合适的搬运装置。
本体侧面各有 2 个吊环螺栓，安装本机器后应立即卸下，并用附带
的专用盖子塞住螺丝孔。
请将本机搬送至安装系统生产线的指定位置，正确配合前工序和后
工序装置的位置，做好安装准备。
1
将本机从工厂出入口搬运至安装系统生产线指定的位置。
2
安装时应根据贵公司安装系统计划调整前工序和后工序装置的间隔。
3
安装时应将前工序和后工序装置的基板搬送输送带的生产线与本机基板搬送输送带的
生产线连接起来。
注意
•
请将手动升降装置或叉车的货叉宽度尽可能扩大，如下图所示放入本机，抬起货叉尖
端，使其超出本机。
第 3 章 导入篇
3-1. 安装
3
3
本机的重心位置
第 3 章 导入篇
3-1.
安装
4
3-1-2.
内容确认
注意
•
附属品、选件零件的个数因交货规格不同而有所不同。请根据订购时提供的交货规格
书进行确认。物品不足时，请立即与销售商联系。
1
取下运输用的缓冲材料，并确认本体、附属品、选件零件。
2

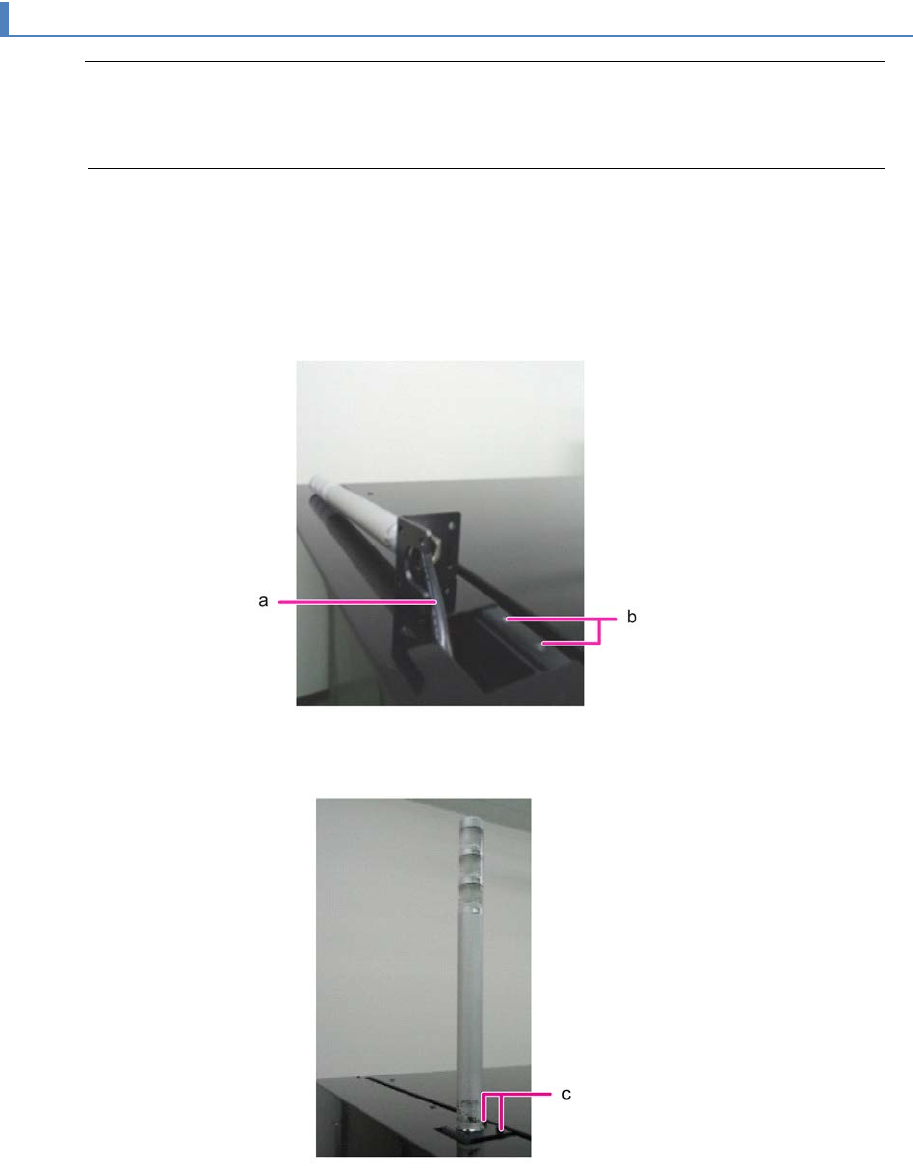

使用 2 根内六角孔 M4×6 螺栓安装信号塔。
输送时
设置后
