第 3 章 导入篇 3-1. 安装 5 3 (a) 引脚线 (b) 内六角孔 螺栓用孔 (c) 内六角孔 螺栓 警告 安装信号塔时， 请注意不要损 坏引脚线。 3-1-3. 本机的安装 本机外形尺寸 正视图
第 3 章 导入篇
3-1.
安装
4
3-1-2.
内容确认
注意
•
附属品、选件零件的个数因交货规格不同而有所不同。请根据订购时提供的交货规格
书进行确认。物品不足时，请立即与销售商联系。
1
取下运输用的缓冲材料，并确认本体、附属品、选件零件。
2
使用 2 根内六角孔 M4×6 螺栓安装信号塔。
输送时
设置后
第 3 章 导入篇
3-1. 安装
5
3
(a) 引脚线
(b) 内六角孔螺栓用孔
(c) 内六角孔螺栓
警告
安装信号塔时，请注意不要损坏引脚线。
3-1-3.
本机的安装
本机外形尺寸
正视图
第 3 章 导入篇
3-1.
安装
6

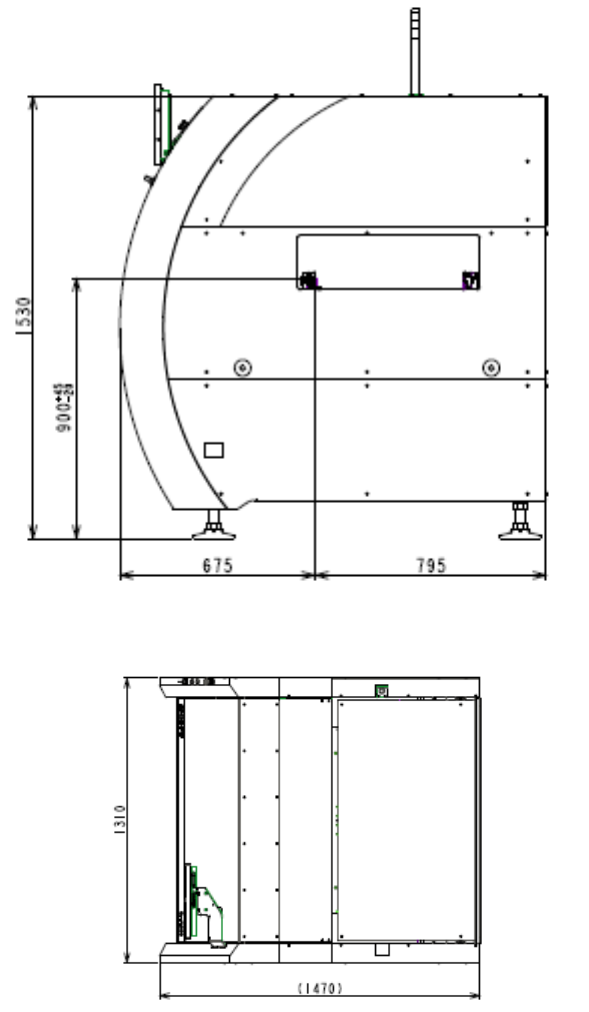

侧视图
顶视图
