第 7 章 选件 7-5. 印刷后 检查 12 7-5-2. 准备 准备物品 实施检查的基板 如有可能，请准 备印刷前和印 刷后的基板。 机种数据的载入 请载入进行检查 的基板机种 数据。 7-5-3. 检查区块设定 1 在主菜单中，触摸［印刷准备］，并从画面左侧的子菜单中选择［印刷后检查］。 显示如下画面。 2 触摸［搬入基板］ (a) ，搬入设定、登录印刷前的基板。 请根据基板搬入 的对话框，在 输送带上放置 基板，然后 触…
第 7 章 选件
7-5.
印刷后检查
11
7
例 2：未能隐藏部分图案的锡膏印刷
计算印刷锡膏后，基板上留有多少图案。
设定基准值（例）
检查判定
NG
未印刷锡膏（残留所有图案）
［基板面积 (100)］－［使用锡膏隐藏的面积
(0)］＝100%
OK
锡膏的印刷范围大概为图案的一半
［基板面积 (100)］－［使用锡膏隐藏的面积
(50)］＝50%
NG
印刷所有锡膏（覆盖所有图案）
［基板面积 (100)］－［使用锡膏隐藏的面积
(100)］＝0%
例 3：在一个图案上印刷数个锡膏
方法 1：针对全体，以加上所有锡膏印刷面积后得到的值进行检查。
设定基准值（例）
检查判定
将印刷前的图案面积设为 100%，
在 50% 的面积上印刷锡膏
NG 未印刷锡膏（残留有图案）的比例高于上限（50% +
α
）。
OK 未印刷锡膏（残留有图案）的比例位于上限（50% +
α
）和
下限（50% - α）之间。
NG 未印刷锡膏（残留有图案）的比例低于下限（50% -
α
）。
方法 2：从切除全体锡膏的印刷范围，以印刷锡膏的状态为基准，设定从基准增减的程度。
设定基准值（例）
检查判定
：当前锡膏印刷量
NG 锡膏印刷量少于基准（图案面积增加）＝高于
上限（20%）。
OK 锡膏印刷量基本等同于基准（图案面积与基准
基本相等）＝位于上限（20%）和下限
（-20%）之间。
NG 锡膏印刷量多于基准（图案面积减少）＝低于
下限（-20%）。
第 7 章 选件
7-5.
印刷后检查
12
7-5-2.
准备
准备物品
实施检查的基板
如有可能，请准备印刷前和印刷后的基板。
机种数据的载入
请载入进行检查的基板机种数据。
7-5-3.
检查区块设定
1
在主菜单中，触摸［印刷准备］，并从画面左侧的子菜单中选择［印刷后检查］。
显示如下画面。
2
触摸［搬入基板］(a)，搬入设定、登录印刷前的基板。
请根据基板搬入的对话框，在输送带上放置基板，然后触摸［OK］。搬入基板后，移动相机。
3
触摸［区块设定］ (b)。
显示下一个区块设定画面。
第 7 章 选件
7-5.
印刷后检查
13
7
4
移动相机，决定拍摄位置。
触摸基板略图(c)后，相机移动到该位置，相机画面显示在(d)中。使用(e)的按钮，可微调位
置，并更改相机的移动速度。
5
触摸［区块追加］(f)后，追加区块。
如要追加其他区块，请重复步骤 3 到步骤 5。
6
触摸［注册］(g)后，反映设定。
删除追加的区块
1

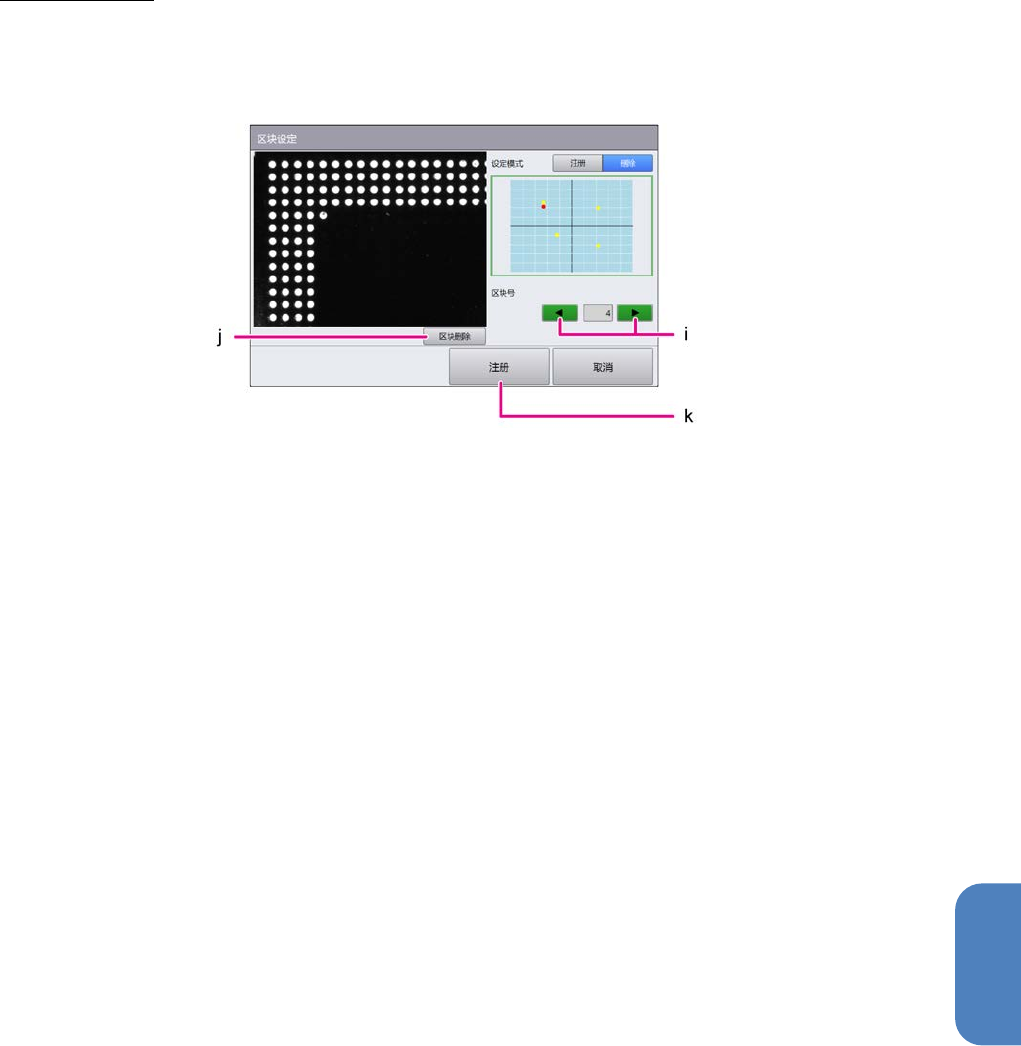

在区块设定画面中，触摸［删除］(h)。
区块设定画面切换到删除模式。
2
触摸区块编号左右的按钮(i)，选择要删除的区块。
3
触摸［区块删除］(j)。
删除选择的区块。
4
触摸［注册］(k)后，反映设定。
