RP-1_使用说明书.pdf - 第232页

第 7 章选件 7-6. SPI 反馈 34 １．在顶部菜单中触摸 [ 编辑机型数据 ] ，从画面左侧的子菜单选择 [ 印刷条件 ] ，触摸 [SPI 反馈 ] 选项卡。显示以下画面。２．要根据反馈停止运转时，请触摸 [ 停止运行 ] 的 [ 有效 ] 。不要根据反馈停止运转时，请触摸 [ 无效 ] 。３．停止运转时，如果要将基板从中央取出时，请触摸 [ 停止运行或显示警告时的基板出去位…

第 7 章选件

7-6.

SPI 反馈

(3) 停止运转

收到来自锡膏检查机的停止运转的反馈指示信息后，可选择停止锡膏印刷机运转（有效）或不停止运转

（无效）。

选择有效时，如果处于等待基板搬入状态，则在基板搬入前停止运转，如果是基板搬入后，则在印刷后

显示错误画面，停止运转。错误画面中会显示包含在反馈指示信息里的不良信息。

可选择停止运转时基板的取出位置为装置中央或搬出口。

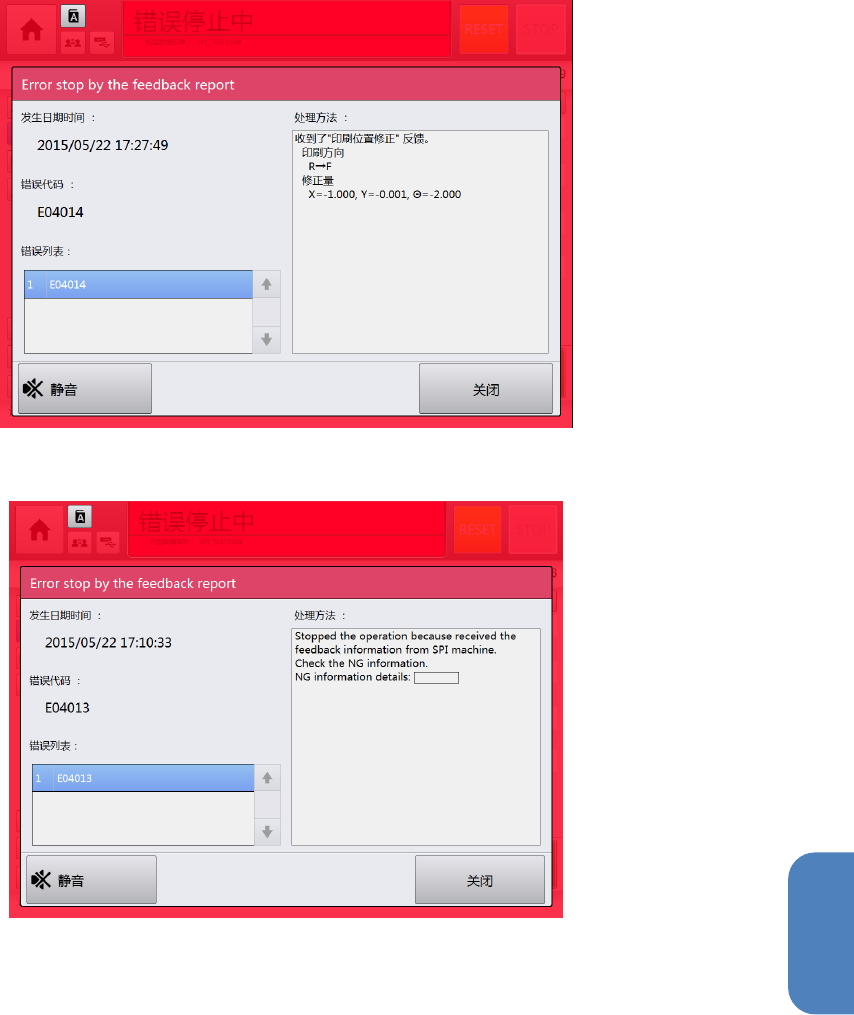

错误画面的显示示例：

①反馈位置修正时

②反馈位置修正以外时

第 7 章选件

7-6.

SPI 反馈

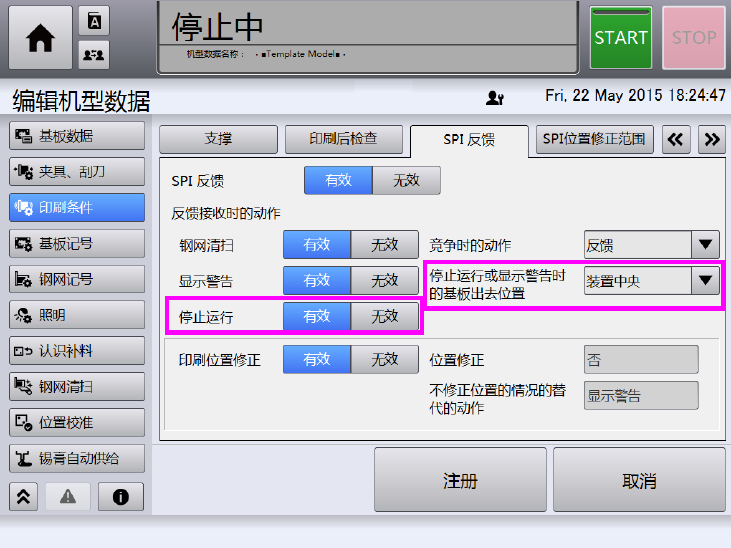

１．在顶部菜单中触摸[编辑机型数据]，从画面左侧的子菜单选择[印刷条件]，触摸[SPI 反

馈]选项卡。

显示以下画面。

２．要根据反馈停止运转时，请触摸[停止运行]的[有效]。

不要根据反馈停止运转时，请触摸[无效]。

３．停止运转时，如果要将基板从中央取出时，请触摸[停止运行或显示警告时的基板出去位

置]，选择[装置中央]。

要从搬出口取出基板时，请选择[搬出口]。

４．触摸[注册]反映设定内容。

即使有来自锡膏检查机的停止运转的指示信息，在执行印刷机的停止运转前，如果进行以下任何一项操

作，也会变为无效，不会停止运转。

・在 SPI 反馈功能的无效注册后开始生产

・在反馈的停止运转功能无效注册后开始生产

・在切换机型后载入数据

・在切换机型后开始生产

・重新启动印刷机

第 7 章选件

7-6.

SPI 反馈

显示错误画面时，会通过信号塔显示及蜂鸣器进行通知。信号塔显示及蜂鸣器的设定使用（沿用）「错

误停止中」的设定。

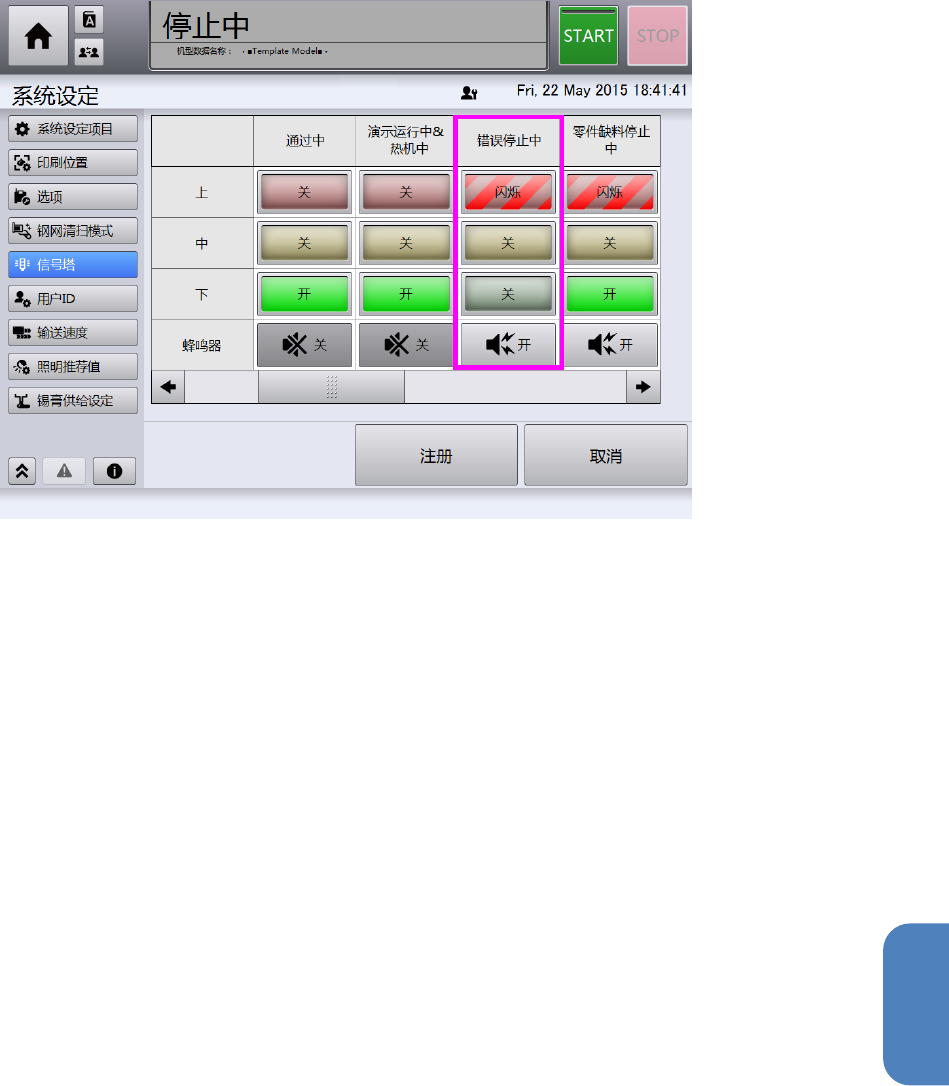

１．在顶部菜单中触摸[系统设定]，从画面左侧的子菜单选择[信号塔]。

２．对要根据反馈显示警告画面时的信号塔及蜂鸣器 ON/OFF 进行设定时，请移动滚动条显示

[错误停止中]项目。

触摸显示颜色的部分，可切换信号塔显示及蜂鸣器的打开/关闭。

３．触摸[注册]反映设定内容。
