RP-1_使用说明书.pdf - 第111页
第 4 章 操作篇 4-6. 印刷准备 51 4 4-6-4. 滚动 在网板上进行指 定次数的锡膏 滚动，开始印 刷前使锡膏 顺畅。 从画面左侧 的子菜 单中选择［滚动］ ，显示如下画 面。 1 指定滚动设定、刮刀的开始位置、有无位置校准。 (a) 滚动设定 来回次数 设定刮刀的移动 次数（来回） 。 间隔 指定刮刀停止后 ，开 始下一 动作前的 等待 时间 。 (b) 刮刀的开 始位置 从［前方］、［ 后方］中选择 起动开始位置 。 …
第 4 章 操作篇
4-6.
印刷准备
50
7
将联锁钥匙转到 OFF，打开正面盖板，装载锡膏。
8
触摸［OK］进行印刷动作。
9
重复步骤 4 和步骤 5，修正点 1 和点 2 的印刷位置。
首先修正点 1 的印刷位置。将印刷好的锡膏移动到摄像机图像的中心。

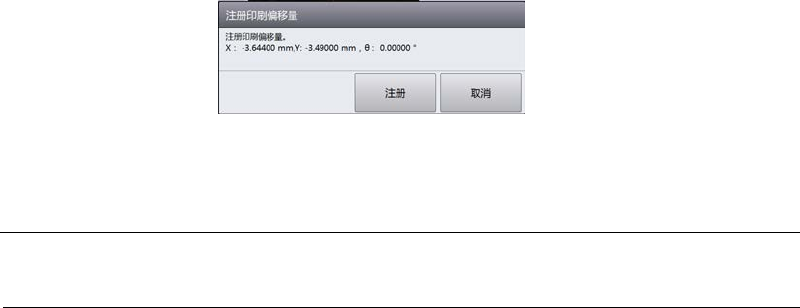

点 2 的印刷位置修正完成后，将显示以下对话框。
10
确认内容，触摸［注册］。
印刷偏移量的值将注册到机型数据中。
注意
•
触摸［取消］，将直接关闭，而不注册印刷偏移量值。
11
取出基板时，触摸［取出基板］ (j)。
显示基板取出对话框后，请取出基板。
第 4 章 操作篇
4-6.
印刷准备
51
4
4-6-4.
滚动
在网板上进行指定次数的锡膏滚动，开始印刷前使锡膏顺畅。
从画面左侧的子菜单中选择［滚动］，显示如下画面。
1
指定滚动设定、刮刀的开始位置、有无位置校准。
(a) 滚动设定
来回次数 设定刮刀的移动次数（来回）。
间隔 指定刮刀停止后，开始下一动作前的等待时间。
(b) 刮刀的开始位置
从［前方］、［后方］中选择起动开始位置。
(c) 位置校准
通过记号识别来选择是否进行位置校准。在基板上贴上封条，并进行滚动时，选择［否］。
2
触摸［执行］ (d)。
基板移动到取出位置，显示以下弹出画面。
3
取出基板后，将锡膏倒在钢网上方，并将贴有封条的基板放在搬入口。确认钢网夹具
和钢网宽度锁定是否固定，触摸［OK］。
搬入基板，待刮刀移动到指定的开始位置后，将根据指定的次数执行滚动。
第 4 章 操作篇
4-7.
自动运行
52
4-7. 自动运行
进行与自动运行有关的设定及确认。
在主菜单中触摸［自动运行］。
4-7-1.
自动运行设定
从画面左侧的子菜单中选择［自动运行设定］，显示如下画面。
显示当前设定的运行/停止模式。
4-7-2.
运行状况
从画面左侧的子菜单中选择［运行状况］，显示如下画面。
(a) 确认图像
显示生产中的校准图像。
(b) 印刷张数(块)
计数当前的生产张数。
