第 1 章 安全注意事项 1-8. 关于警告 标签 13 1 1-8. 关于警告 标签 警告标签的意思 本机所 贴显示 警告 标签的种类和意思 如下。请 在理解了各 种记 号意 思的基 础 上， 给予充分注 意，进行作 业。 标签指示 说明 位置 小心触电 表示该装置以及 场 所被供 给高压电， 若在通电时 接触会 发 生危险。也表示 该位置在主断 路器 OFF 后 依然通电。 (a) 请接地线 表示用于外部保 护电线的接地 端子。…
第 1 章 安全注意事项
1-7. 操作环境条件 安全规格
12
在符合 CE 标准的环境下使用时关于电缆的注意事项
•
请使用带 ULAWM 2517/c-UL/CE 屏蔽护套的电缆作为电源电缆。
•
连接到本机的网线请勿超过 30m。
关于本机内的电池
本机的控制用计算机内部内置锂电池。在 UPS 和主板上使用。
(a) 控制用计算机
第 1 章 安全注意事项
1-8. 关于警告标签
13
1
1-8. 关于警告标签
警告标签的意思
本机所贴显示警告标签的种类和意思如下。请在理解了各种记号意思的基础上，给予充分注意，进行作
业。
标签指示
说明
位置
小心触电
表示该装置以及场所被供给高压电，若在通电时接触会发
生危险。也表示该位置在主断路器 OFF 后依然通电。
(a)
请接地线
表示用于外部保护电线的接地端子。
(b)
禁止悬吊
本体侧面有吊环螺栓安装螺丝。其目的在于固定载重台以
防在用卡车等运输时发生错位，不可用于起重机悬吊。
如果不遵守注意事项，有可能在移动本机时发生坠落，导
致人员死亡或严重受伤。安装后应卸下吊环螺栓，并用盖
子塞住螺丝孔。
(c)
手勿伸入
表示手、手指有被可移动零件夹住或卷入的危险。
(d)
注意开关门
表示有因正面门的开关导致身体被夹住的危险。
(e)
当心激光
表示可能发生由激光线引起的危害。
(f)
机器铭板
本机的定额被记载。
(g)
第 1 章 安全注意事项
1-8. 关于警告标签
14

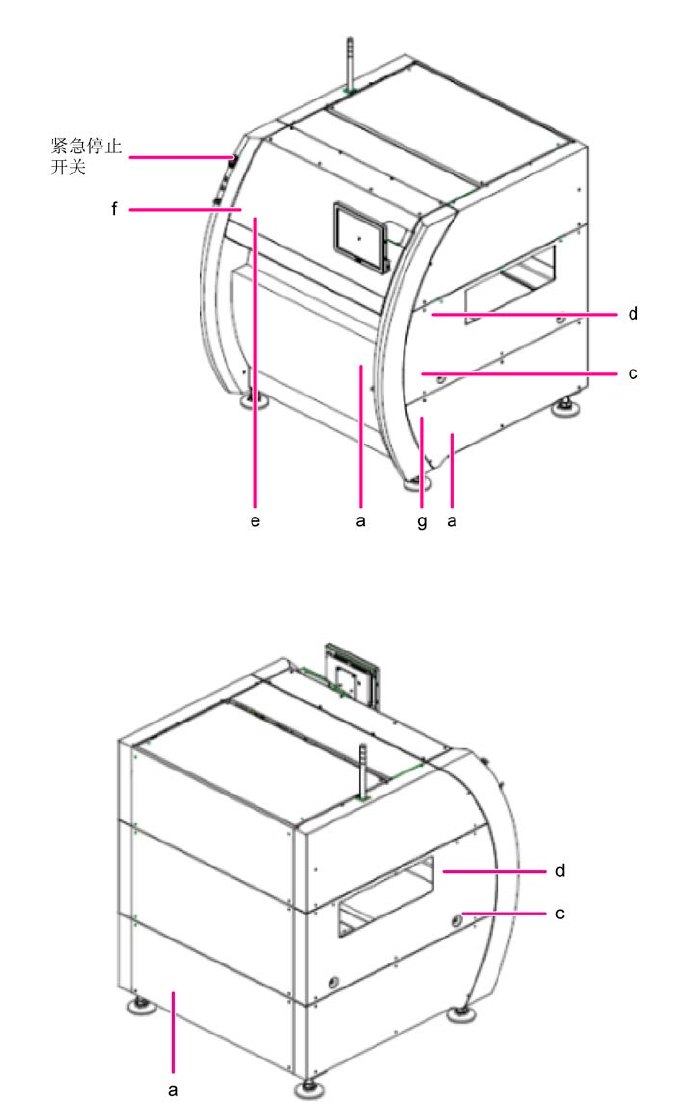

警告标签的粘贴位置和紧急停止开关
警告标签位于本机的如下位置。标签的详细说明请参照上表的相应项目。另外，请确认紧急停止开关的
位置。
正面
背面
