第 3 章 导入篇 3-1. 安装 2 3-1. 安装 警告 进行本机器的导 入 / 安装作 业时 ，须有受过所在国 家规定的安全教 育的 安全管理人员在 场。 3-1-1. 搬运 / 安装 警告 务必请 具有重 物搬 运资格的 专业 人士进行搬运。 小心 搬运 本机器 时请务 必使用可搬 重量合适的搬 运 装 置。 本体侧 面各有 2 个吊环螺栓 ，安装本机器 后应立即卸下 ，并用附带 的专用盖子塞住 螺丝 孔。 请将本机…
3
第3章 导入篇
3-1. 安装 2
3-2. 电器系统的连接 10
3-3. 总压缩空气源的连接 13
3-4. 钢网与刮刀的安装 14
第 3 章 导入篇
3-1.
安装
2
3-1. 安装
警告
进行本机器的导入/安装作业时，须有受过所在国家规定的安全教育的
安全管理人员在场。
3-1-1.
搬运/安装
警告
务必请具有重物搬运资格的专业人士进行搬运。
小心
搬运本机器时请务必使用可搬重量合适的搬运装置。
本体侧面各有 2 个吊环螺栓，安装本机器后应立即卸下，并用附带
的专用盖子塞住螺丝孔。
请将本机搬送至安装系统生产线的指定位置，正确配合前工序和后
工序装置的位置，做好安装准备。
1
将本机从工厂出入口搬运至安装系统生产线指定的位置。
2
安装时应根据贵公司安装系统计划调整前工序和后工序装置的间隔。
3
安装时应将前工序和后工序装置的基板搬送输送带的生产线与本机基板搬送输送带的
生产线连接起来。
注意
•

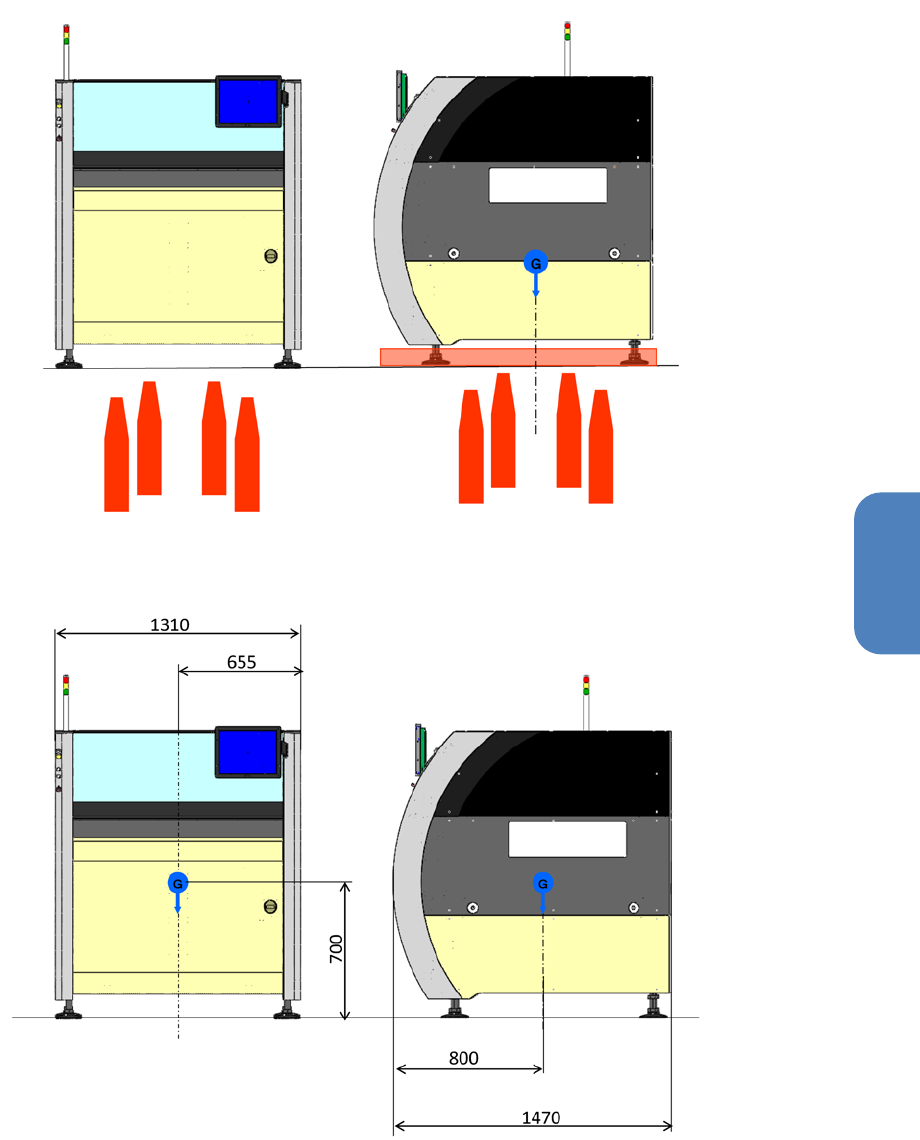

请将手动升降装置或叉车的货叉宽度尽可能扩大，如下图所示放入本机，抬起货叉尖
端，使其超出本机。
第 3 章 导入篇
3-1. 安装
3
3
本机的重心位置
