第 4 章操作篇 4-8. 监测 59 4 4-8-2. 显示输入监视器通过画面左侧的指示器确认各项目的输入状态。绿色：有输入灰色：无输入 4-8-3. 显示输出监视器通过画面左侧的指示器确认各项目的输出状态。绿色：有输出灰色：无输出

第 4 章操作篇

4-8.

监测

4-8. 监测

确认本机的当前状态。

在主菜单中触摸［监测］。

4-8-1.

显示设定条件

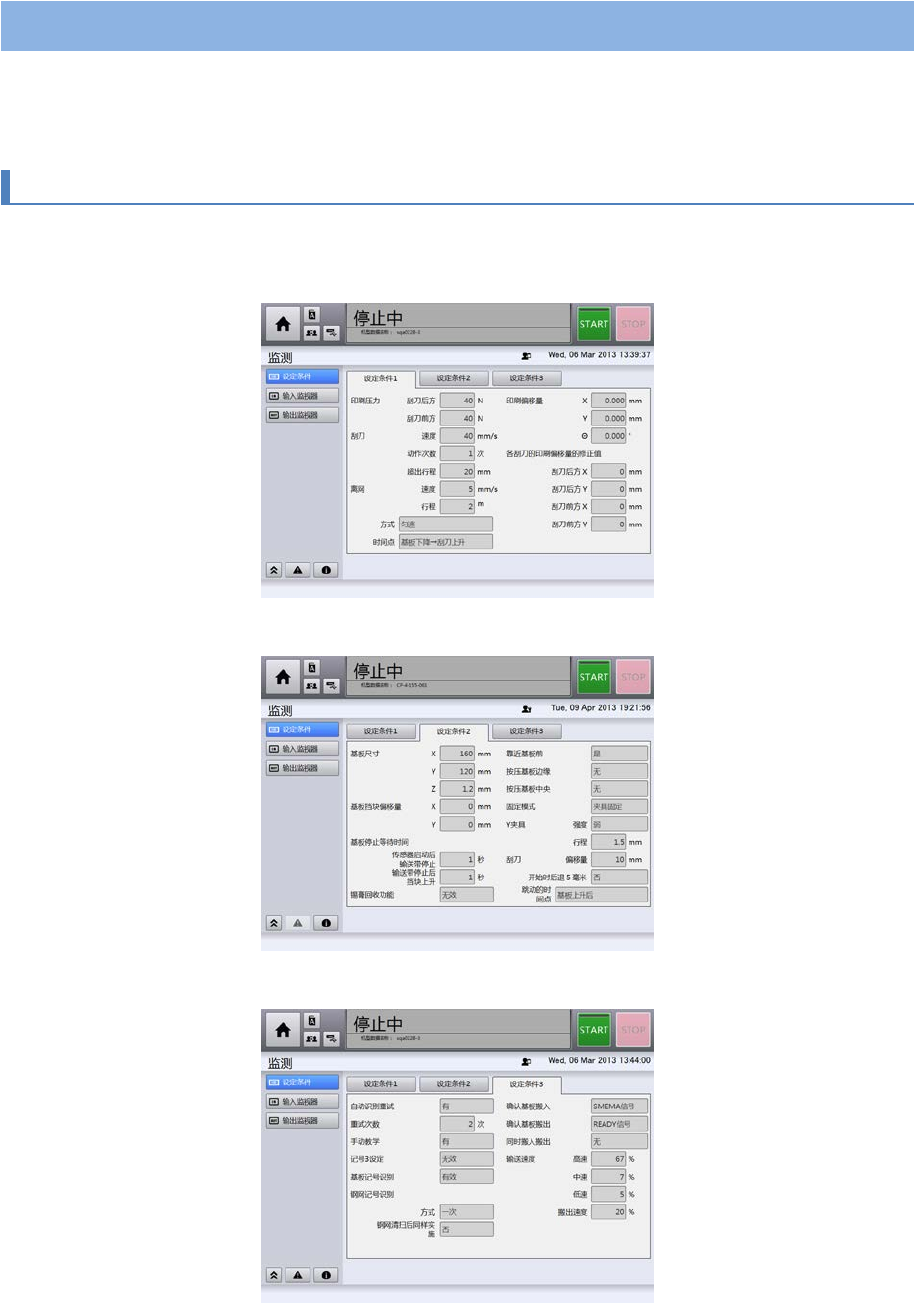

从画面左侧的子菜单中选择［设定条件］，在列表中显示当前设定的条件。无法输入及变更设定。



设定条件 1 选项卡



设定条件 2 选项卡



设定条件 3 选项卡

第 4 章操作篇

4-8.

监测

4-8-2.

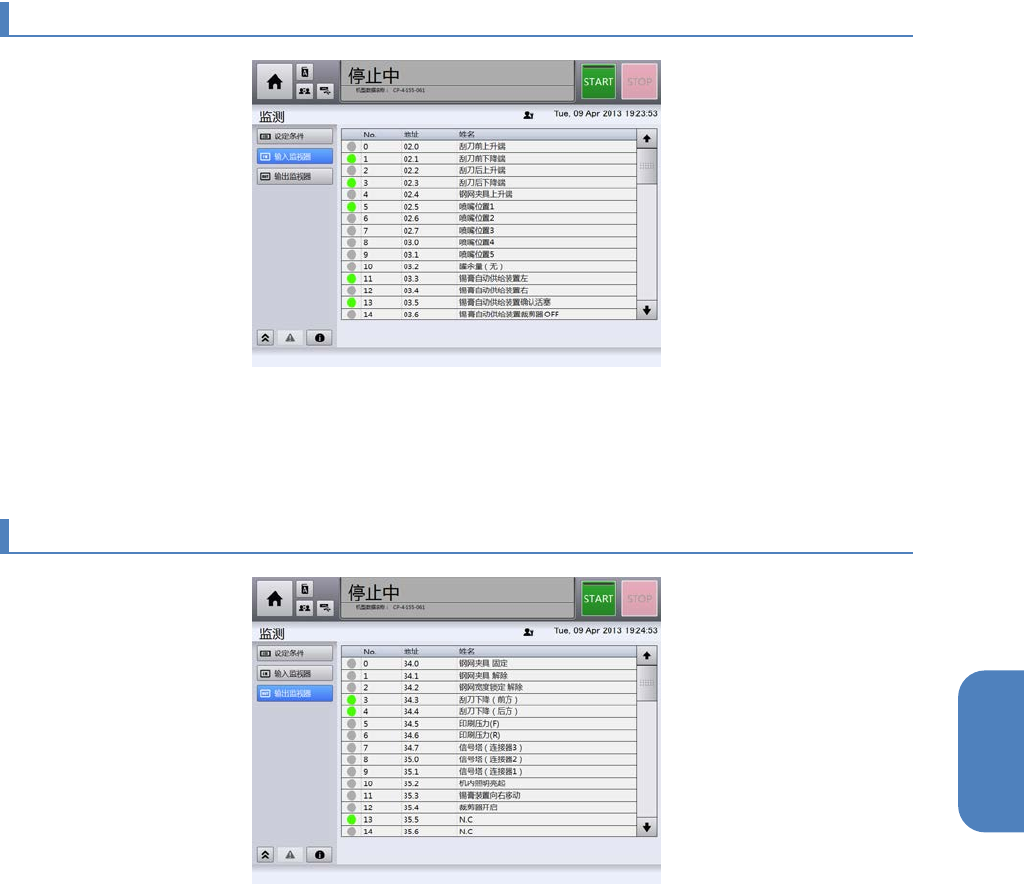

显示输入监视器

通过画面左侧的指示器确认各项目的输入状态。

绿色：有输入

灰色：无输入

4-8-3.

显示输出监视器

通过画面左侧的指示器确认各项目的输出状态。

绿色：有输出

灰色：无输出

第 4 章操作篇

4-9.

记录

4-9. 记录

显示本机的生产状况及错误记录。

在主菜单中触摸［记录］。

4-9-1.

生产状况记录

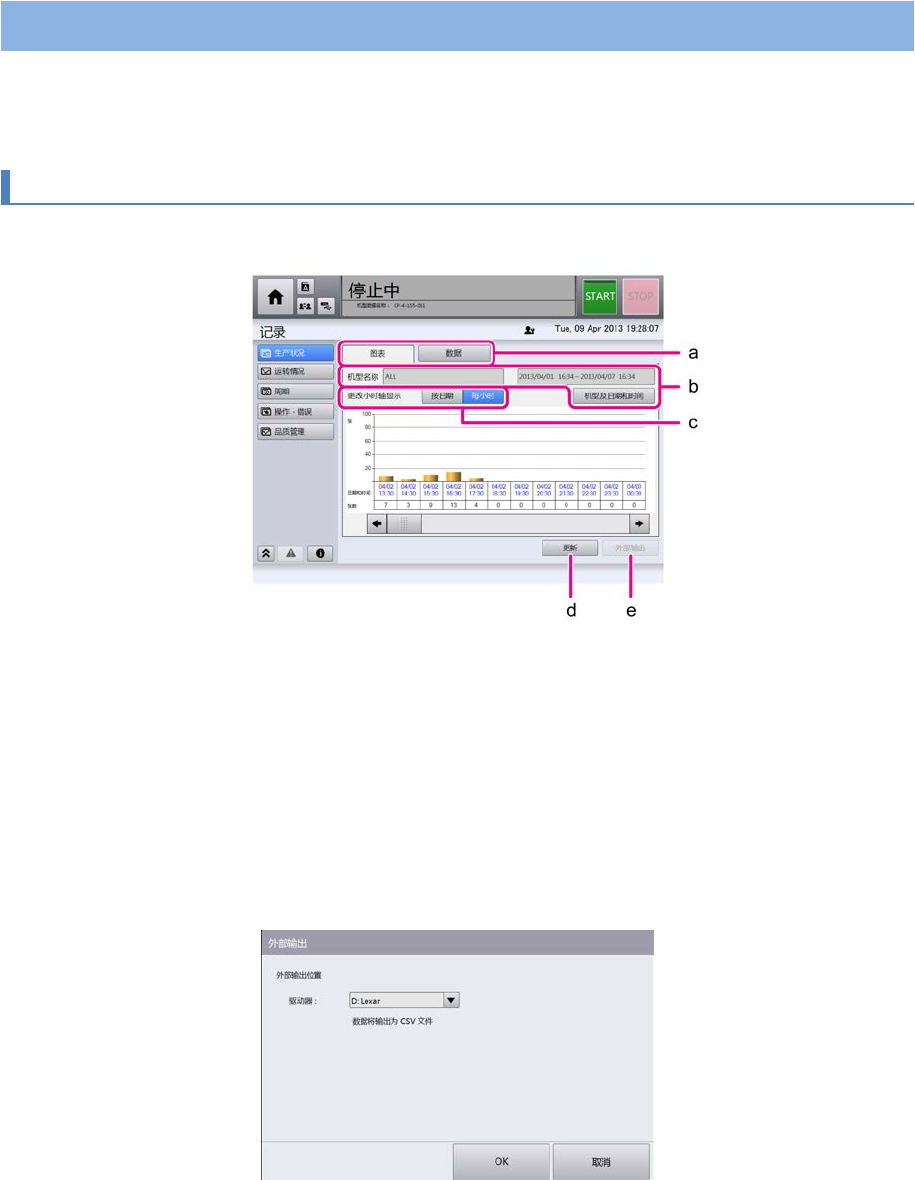

从画面左侧的子菜单中选择［生产状况］，显示如下画面。

(a) 选项卡（［图表］、［数据］）

生产状况的显示方法可在图表或数据（数值）之间切换。

(b) 显示当前所显示记录的机型名称与生产期限。要变更机型或日期时间，触摸［机型及日期和时

间］。有关详情，请参阅下述的“设定机型和日期时间”。

(d) 显示的信息将更新至最新版本。

(e) 将记录信息输出为 CSV 文件。将最多 1 周的数据（日期时间、张数）输出至 USB 存储媒体装

置。触摸［外部输出］，将显示以下弹出画面。
