第 7 章 选件 7-5. 印刷后 检查 13 7 4 移动相机，决定拍摄位置。 触摸基板略图 (c) 后，相机移动到该 位置，相机画 面显 示在 (d) 中。使用 (e) 的按钮 ，可微 调位 置，并更改相机 的移动速度。 5 触摸［区块追加］ (f) 后，追加区块。 如要追加其他区 块，请重复步骤 3 到步骤 5 。 6 触摸［注册］ (g) 后，反映设定。 删除追加的区块 1 在区块设定画面中，触摸［删除］ (h) 。 区块设定画…
第 7 章 选件
7-5.
印刷后检查
12
7-5-2.
准备
准备物品
实施检查的基板
如有可能，请准备印刷前和印刷后的基板。
机种数据的载入
请载入进行检查的基板机种数据。
7-5-3.
检查区块设定
1
在主菜单中，触摸［印刷准备］，并从画面左侧的子菜单中选择［印刷后检查］。
显示如下画面。
2
触摸［搬入基板］(a)，搬入设定、登录印刷前的基板。
请根据基板搬入的对话框，在输送带上放置基板，然后触摸［OK］。搬入基板后，移动相机。
3
触摸［区块设定］ (b)。
显示下一个区块设定画面。
第 7 章 选件
7-5.
印刷后检查
13
7
4
移动相机，决定拍摄位置。
触摸基板略图(c)后，相机移动到该位置，相机画面显示在(d)中。使用(e)的按钮，可微调位
置，并更改相机的移动速度。
5
触摸［区块追加］(f)后，追加区块。
如要追加其他区块，请重复步骤 3 到步骤 5。
6
触摸［注册］(g)后，反映设定。
删除追加的区块
1
在区块设定画面中，触摸［删除］(h)。
区块设定画面切换到删除模式。
2
触摸区块编号左右的按钮(i)，选择要删除的区块。
3
触摸［区块删除］(j)。
删除选择的区块。
4
触摸［注册］(k)后，反映设定。
第 7 章 选件
7-5.
印刷后检查
14
7-5-4.
检查范围设定
为已设定的区块设定检查范围。

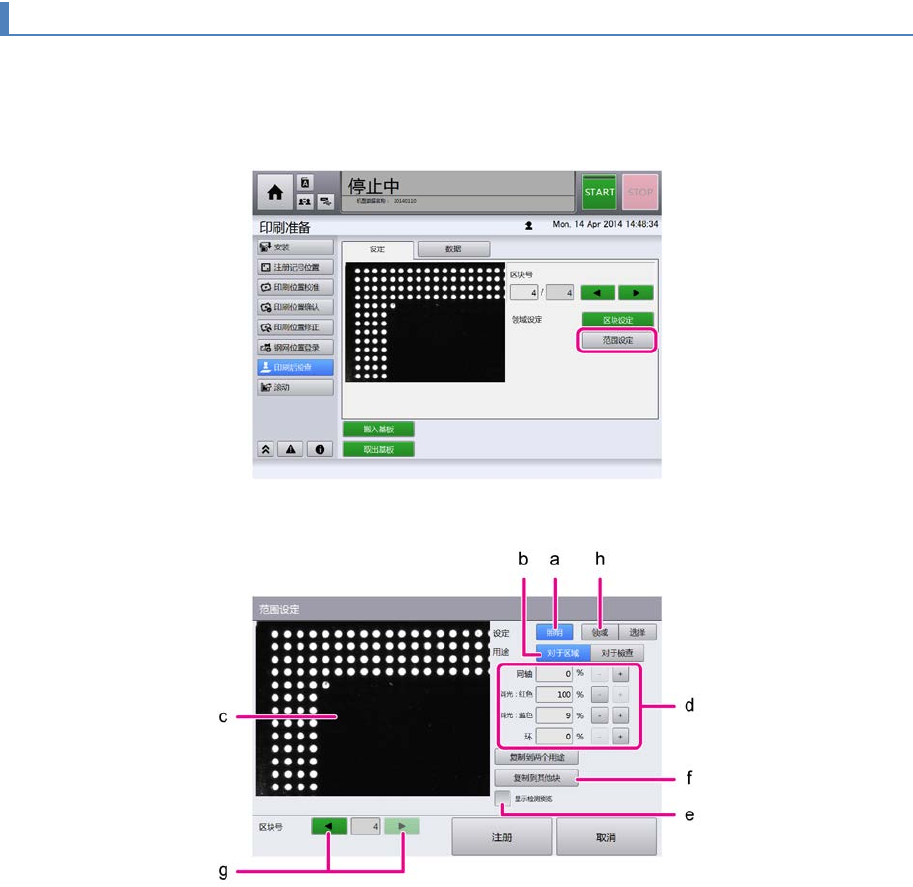

1
在［印刷后检查］画面中触摸［范围设定］。
显示如下范围设定画面。
2
进行照明设定。 触摸［照明］(a)和作为用途的［对于区域］(b)。
3
一边观察画面左侧的相机画面(c)，一边调整［同轴］、［斜光：红色］、［斜光：蓝
色］、［环］4 个项目的设定值(d)。
此时，进行调整，使基板上的图案变白，其他部位变黑。
